周六整理周三讲的东西，内心很崩溃呜呜呜，笔记还不在身边！
首先自己回忆一下吧，看看自己记住的符不符合那个遗忘曲线：
一、通信方式，也就是说两台计算机或者单片机收发数据，标准的ASCII码是0-127，用7位就可以表示出来，除此之外128-255是扩展的ASCII码。也就说两台单片机靠发送一串串由二进制代表的ASCII码就可以完成通信。
二、在通信的过程中，需要解决的最大问题——时间的问题，接受的计算机怎么知道这一串数码，哪一部分是第一个字符，哪一部分是第二个字符？解决方法有两种：一种是同步{？}，也就是一台单片机在发送数据的时候，将时间也通过一根线发送过去；第二种是异步{？}，不需要传时间，只给标志位：数据发送结束和空闲阶段是高电平，开始发送数据是低电平。
三、一般中间发送8帧，或者9帧，验证码也算在其中，再加上开始和终止的2位，传送一个字符一共需要10位。
四、关于波特率：波特率也就是一秒钟内收发数据的比特数bps。

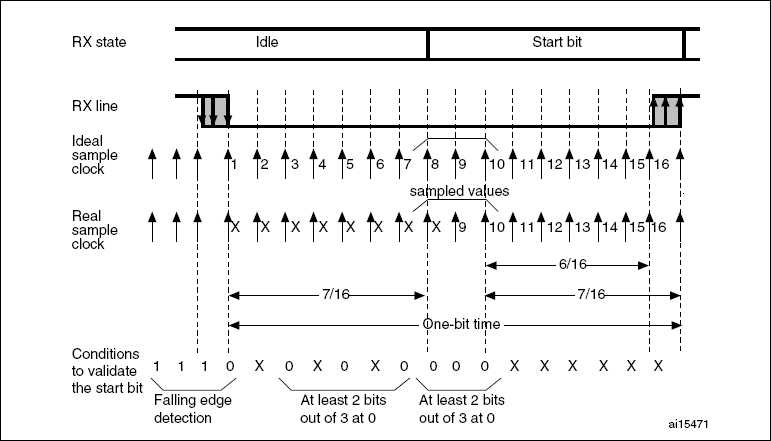

五、一般总线时钟，但需要把总线时钟分频成收发器内部时钟，再把收发器内部时钟除以8、12、16之后变成位时钟（也就是波特率）。内部时钟的存在是很有理由的，USART（通用同步/异步收发器）需要用更高的频率对来的高低电平进行检测，来判断此时的状态，是高低跳变？还是高电平？

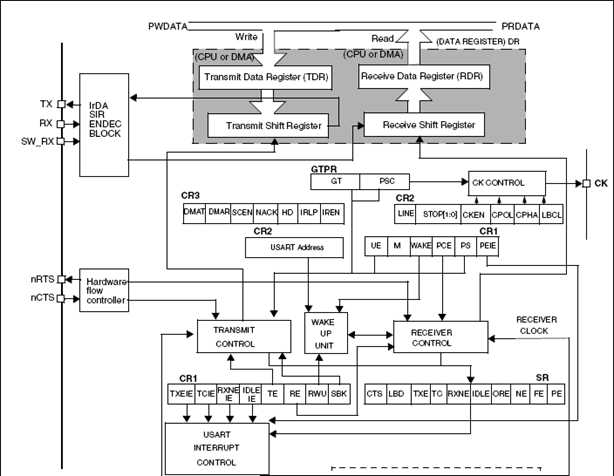

六、关于USART内部的电路和关键寄存器

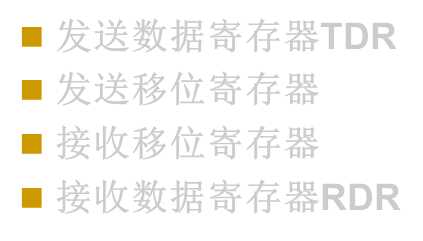

关键部分是上面的灰色方框里的4个寄存器。
七、TXE标志位：刚开始的时候是1，表示可以开始写入数据。在USART_DR寄存器中写入要发送的数据后自动清除TXE位，数据已经由TDR传送到移位寄存器&&发送数据已经开始&&DR寄存器是空的时，TXE寄存器就会变成1，表示下一个数据可以写入TXE中去了，且不会覆盖之前的数据。
