ENSP静态链路聚合实验配置实例

时间:2018-11-25 21:38:30      阅读:507      评论:0      收藏:0      [点我收藏+]

配置要点:
第一步:创建链路聚合端口
:(系统模式)interface eth-trunk 1(端口号)
第二步:指定聚合端口的链路类型
:(聚合端口模式)port link-type trunk
第三步:如果聚合链路端口是trunk类型,则需要进一步指定允许相应
数据通过的vlan编号
:(聚合端口模式)port trunk allow-pass vlan 10(vlan号)
第四步:把接口加入到链路聚合端口中

设备连接图示:

技术分享图片



以第一台交换机配置为例:

1.配置基本的eth-trunk(创建eth-trunk)并且配置eth-trunk的工作模式为lacp

技术分享图片

3.指定聚合端口的链路类型并允许指定的vlan数据通过

技术分享图片

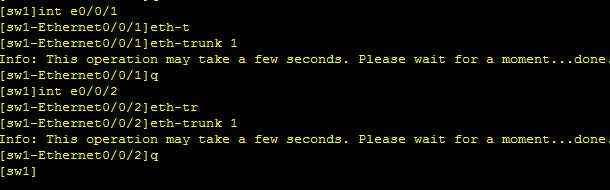

3.将交换机的端口加入到eth-trunk接口里

技术分享图片

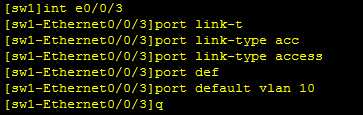

4.将pc加入到VLAN并连接交换机

技术分享图片

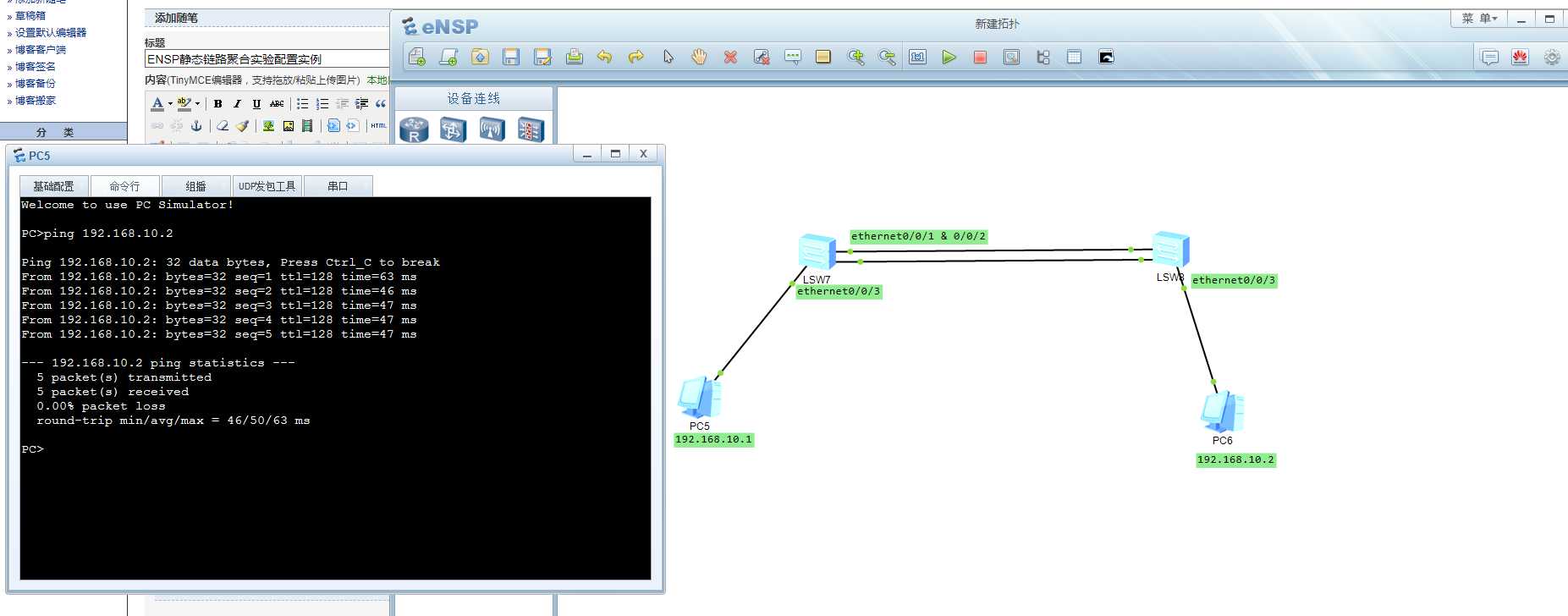

设置好PC IP后测试

技术分享图片



 总指令列表

[sw2]Vlan 10

[sw2]Eth-Trunk 1

[sw2-Eth-Trunk1]bpdu enable

[sw2-Eth-Trunk1]mode lacp-static

[sw2]int Eth-Trunk 1

[sw2-Eth-Trunk1]port link-type trunk

[sw2-Eth-Trunk1]port trunk allow-pass vlan 10

[sw2]int e0/0/1

[sw2-Ethernet0/0/1]eth-trunk 1

[sw2]int e0/0/2

[sw2-Ethernet0/0/2]eth-trunk 1

[sw2]int e0/0/3

[sw2-Ethernet0/0/3]port link-type access

[sw2-Ethernet0/0/3]port default vlan 10



ENSP静态链路聚合实验配置实例

原文:https://www.cnblogs.com/Hype1on/p/10017380.html
