Altium Designer 10 使用技巧

时间:2018-12-10 19:34:44      阅读:207      评论:0      收藏:0      [点我收藏+]

一、封装文件、PCB文件编辑时的吸附(Snap)的灵敏度。

  像焊盘中心、过孔中心、线段的端点、走线的端点、铺铜的顶点,这样的点有吸附光标的特性,鼠标移动到这些点的附近会被吸附到上面。Snap的灵敏度可以调整。

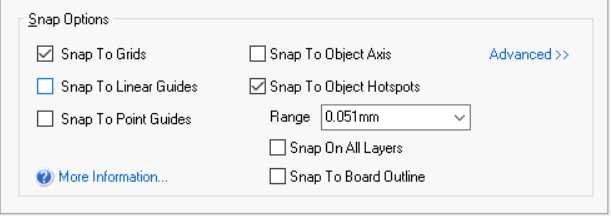

  在封装编辑的时候,快捷键O B(或者T O)弹出板子选项,里面可以更改吸附到网格、吸附到关键点(Hotspot)的设定,如下图。

  在PCB编辑的时候,快捷键是D O。

                技术分享图片



二、Ctrl+鼠标左键高亮显示网络的对比度。

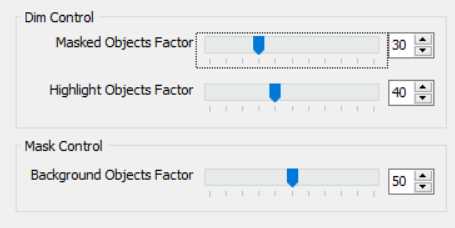

  灰暗度在编辑区域右下角的Mask Level更改,如下图,有三个不同选项。

                技术分享图片

   其中,Masked Objects Factor控制非高亮部分的亮度,Highlight Objects Factor和Background Objects Factor还没有弄明白。



Altium Designer 10 使用技巧
