[FPGA][DE0] Qsys 加入 FLASH 記憶體 方法及步驟

 如何在DE0中設定Qsys加入4MB Flash設定步驟:

步驟1. 先在Qsys中加入Generic Tri-State Controller。其設定如圖1及圖2所示。

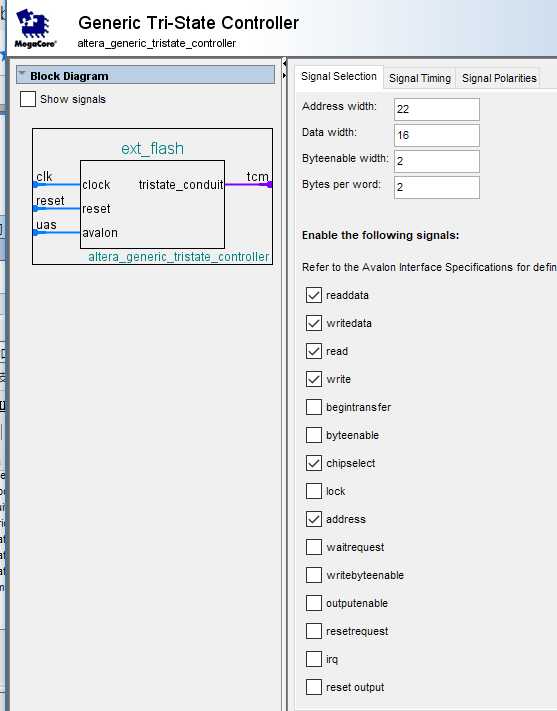

                 圖1 基本設定

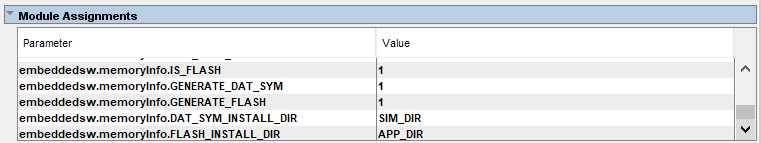

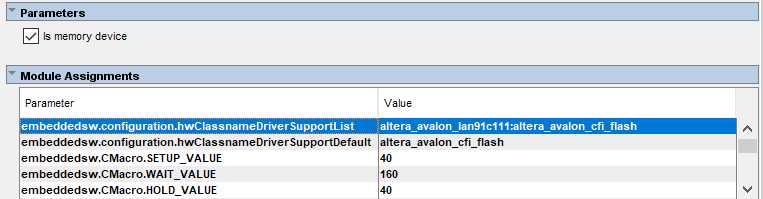

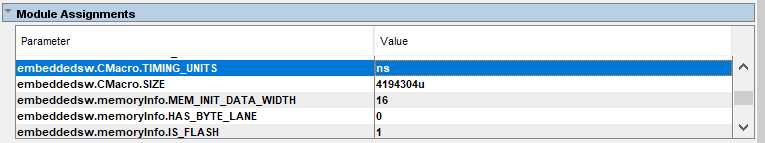

                            圖2 Module Assigments

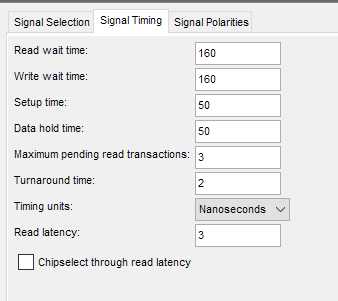

在signal Timing設定上

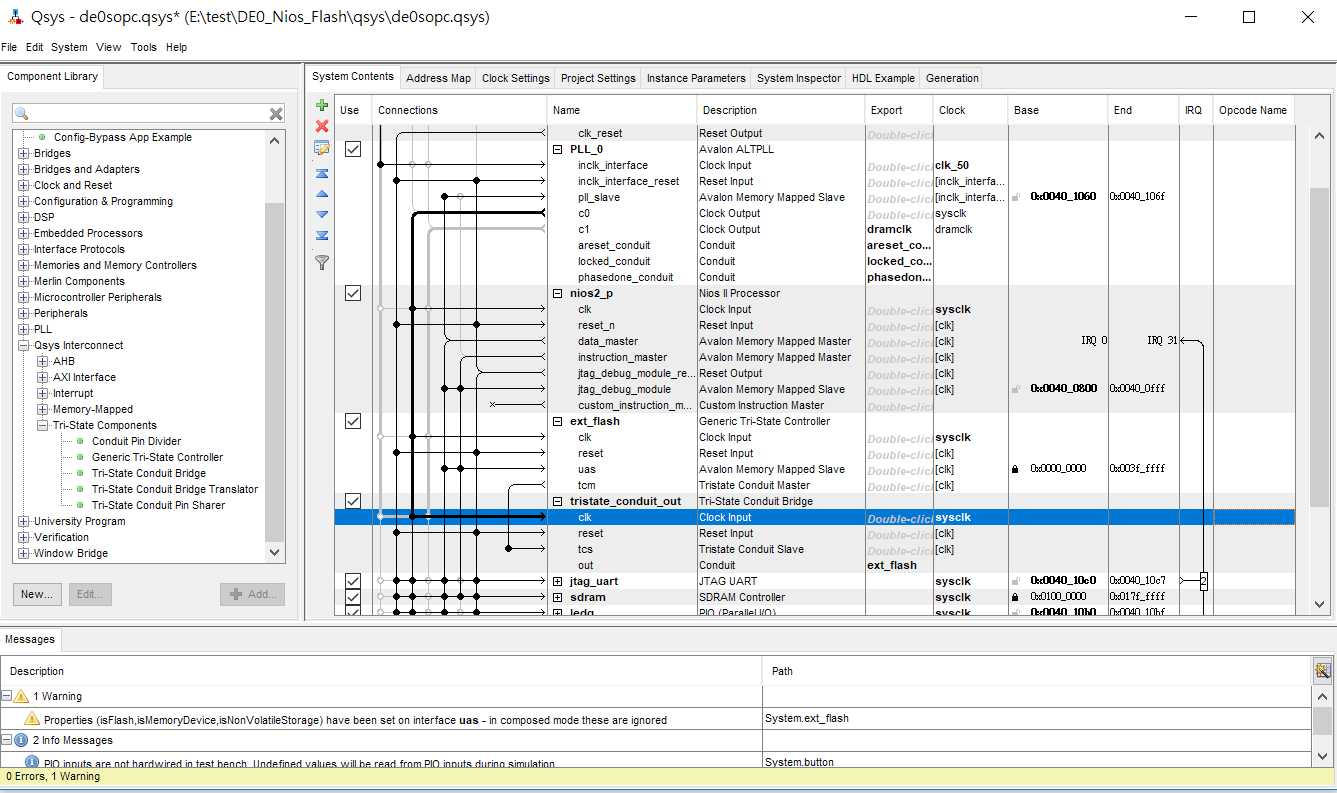

步驟2.再加入Tri-State Conduit Bridge元件，並把腳位設定到Export。如圖3畫面所示。

圖3 Qsys設定

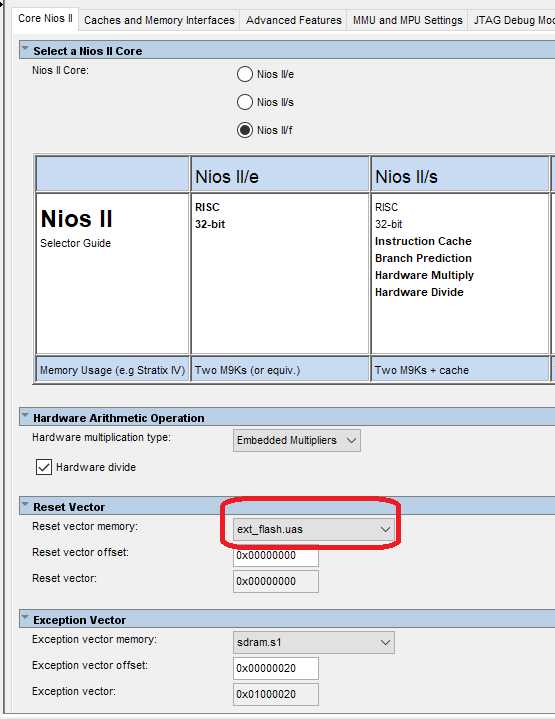

步驟3: 設定Nios的 reset啟動位置到 ext_flash。

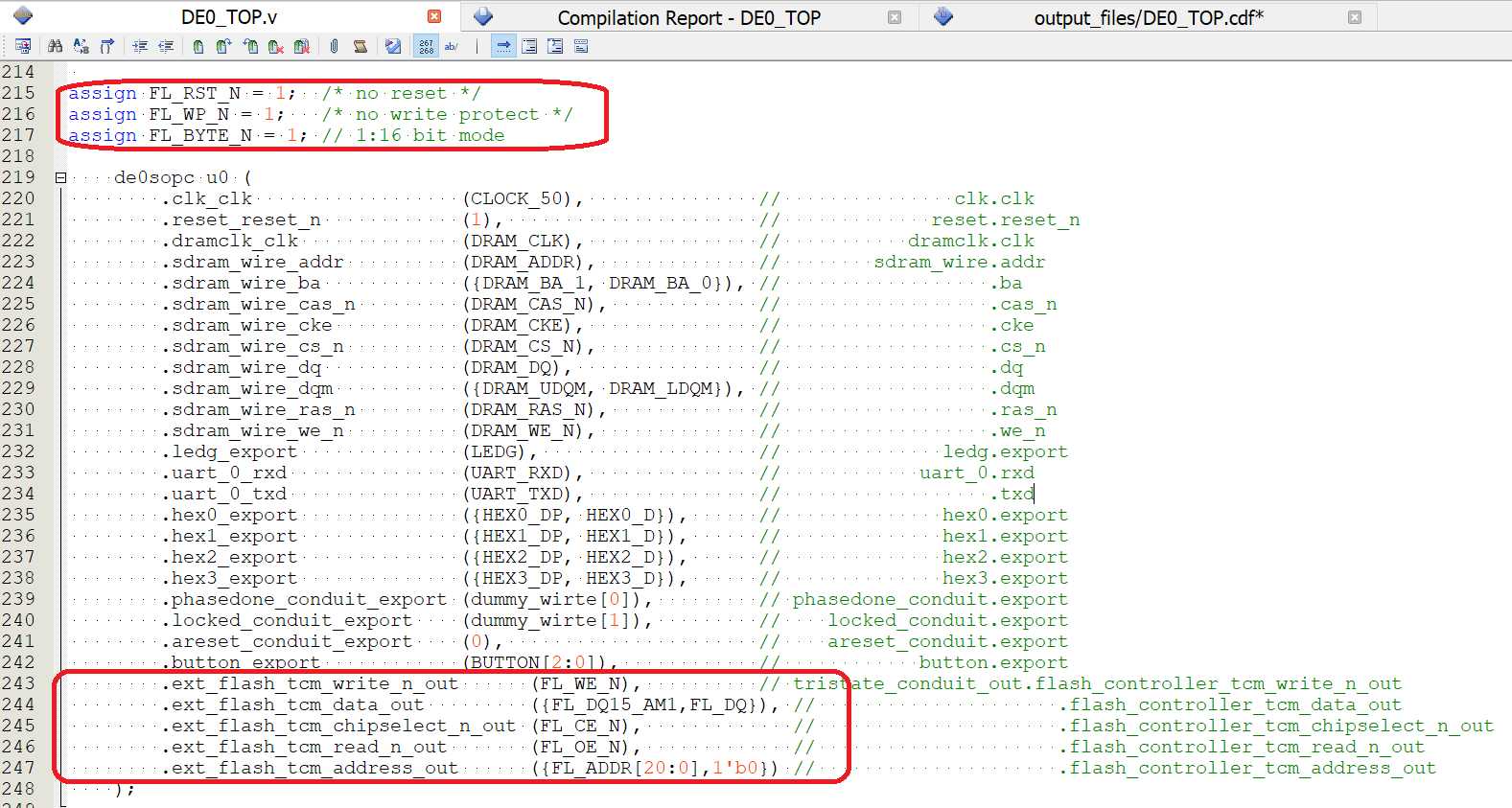

步驟4: 設定完成回到DE0_TOP.v修改腳位，使用資料寬度選用 16BIT寫入模式，位置線要少一條。

按照以上步驟設定後，NIOS即可順利控制FLASH記憶體讀寫。

有問題可以再討論。
