介绍RocketChip Instruction解码逻辑的实现。
1. RISC-V

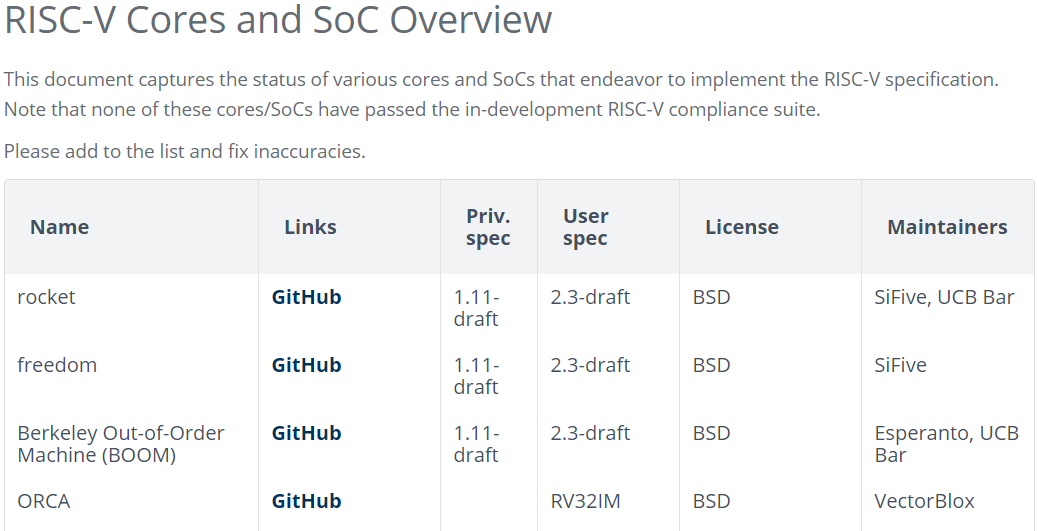

RocketChip实现了RISCV ISA：
?
?
作为RISC-V的官方实现，实现的规范版本比较新，使用的编码技术也比较激进。
2. decode_table

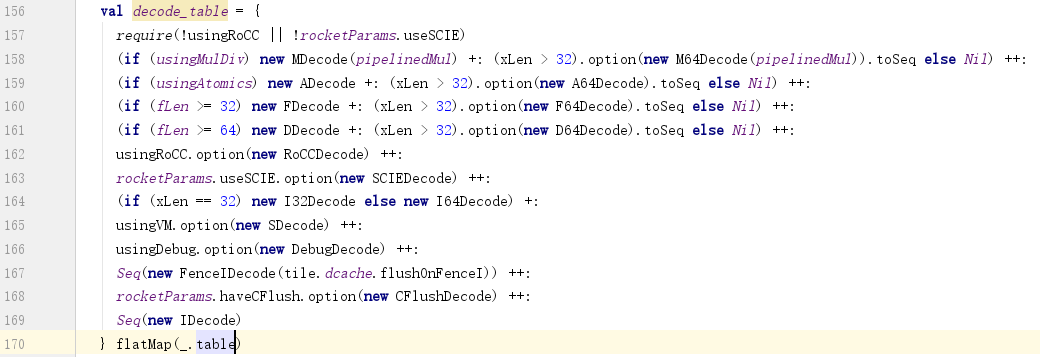

在RocketImpl类中，定义了decode_table解码表：
?
?

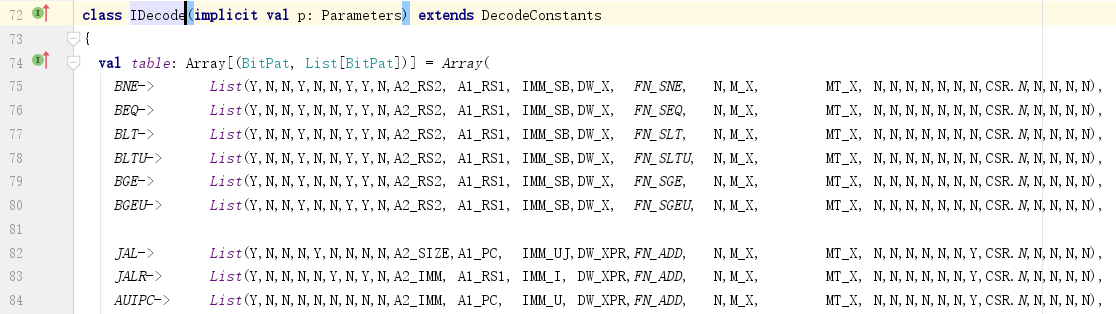

里面定义了每个指令的key与译码结果（包含许多参数）的映射表，如IDecode里面的table定义：
?
?

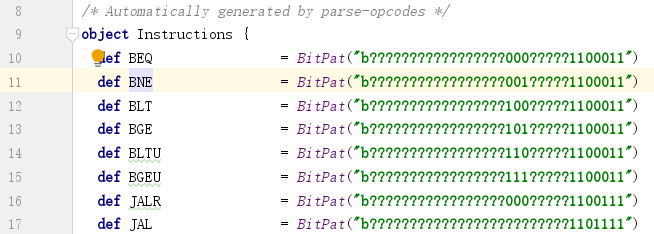

key为指令的编码，以BitPat的形式定义的：
?
?

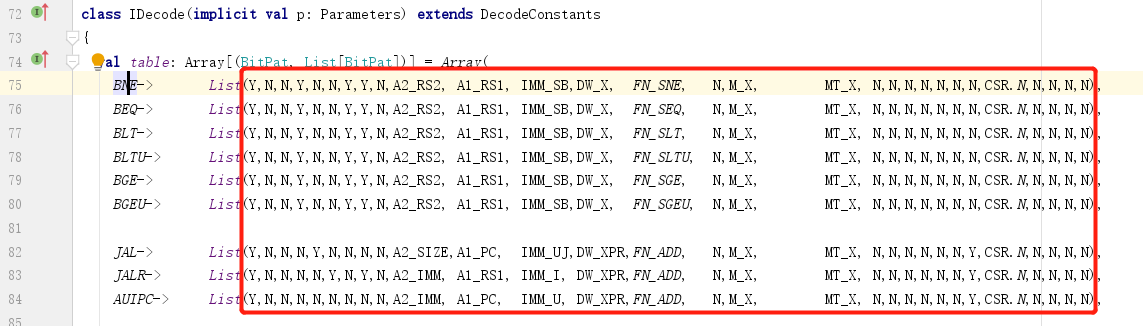

值亦即译码结果是一组BitPat，如：
?
?

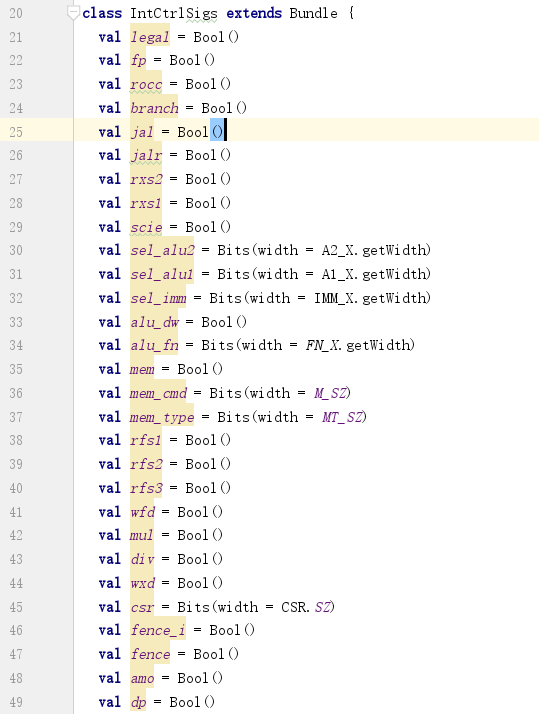

其结构定义为类IntCtrlSigs：
?
?

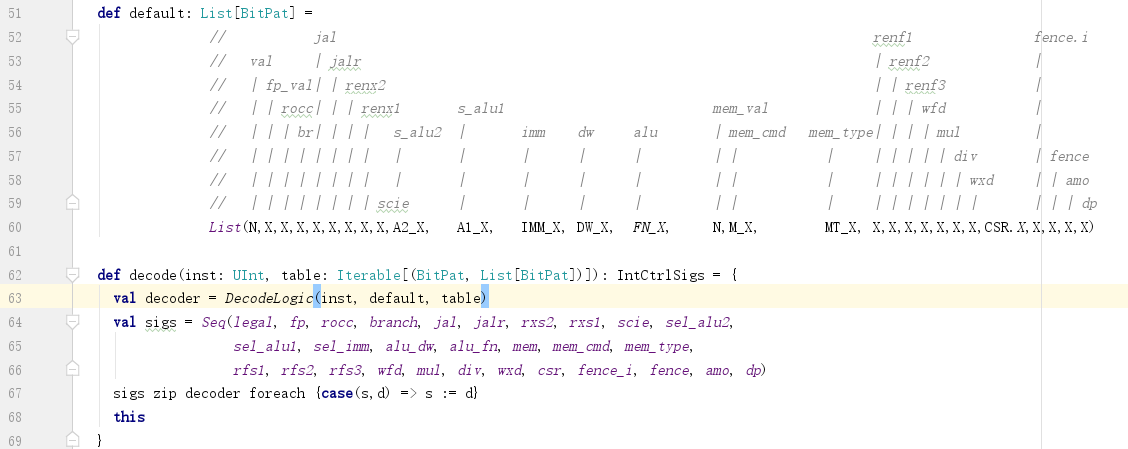

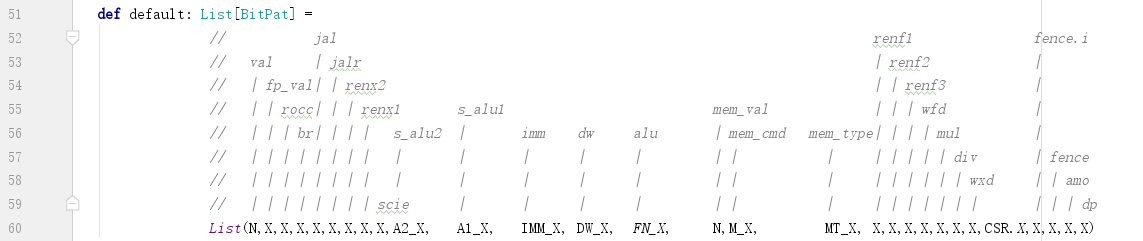

默认值为：
?
?
3. 指令解码（ID）的输入与输出
解码的输入即是指令本身，指令从内存中读入；
解码的输出即是IntCtrlSigs中定义的各个信号；
解码的过程：
根据输入指令，使用decode_table中定义的映射表，查找出与其对应的IntCtrlSigs这一组信号。
因为decode_table过大，译码逻辑需要简化，简化的理论根据是布尔代数，方法类似于卡诺图化简。
4. id_ctrl
?
?
其中：
a. id_inst(0)为需要解码的指令；
b. id_ctrl为解码的输出；
c. decode_table为查找表；
5. IntCtrlSigs
?
?
a. 调用DecodeLogic解出译码结果；
b. decoder中的比特组成及顺序与sigs序列中定义的顺序一一对应：
?
?
c. 把decoder中的各个比特组成部分与sigs中的信号一一连接：
?
?

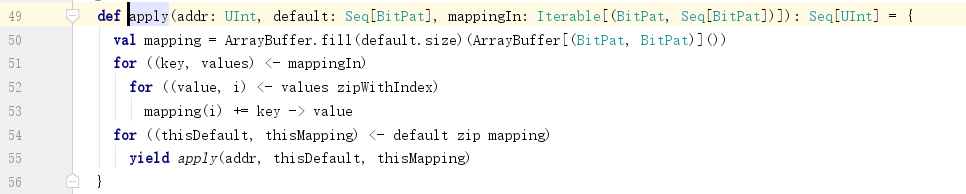

6. DecodeLogic
?
?
a. mappingIn即为decode_table，其中为key（BitPat）到values（Seq[BitPat]）的映射；
b. mapping(i)为key（BitPat）到values中第i个BitPat（如：rocc, br, jal等）的映射表；
c. 调用另外一个apply，每次解出一个value，即每次生成解出一个value的逻辑：
?
?

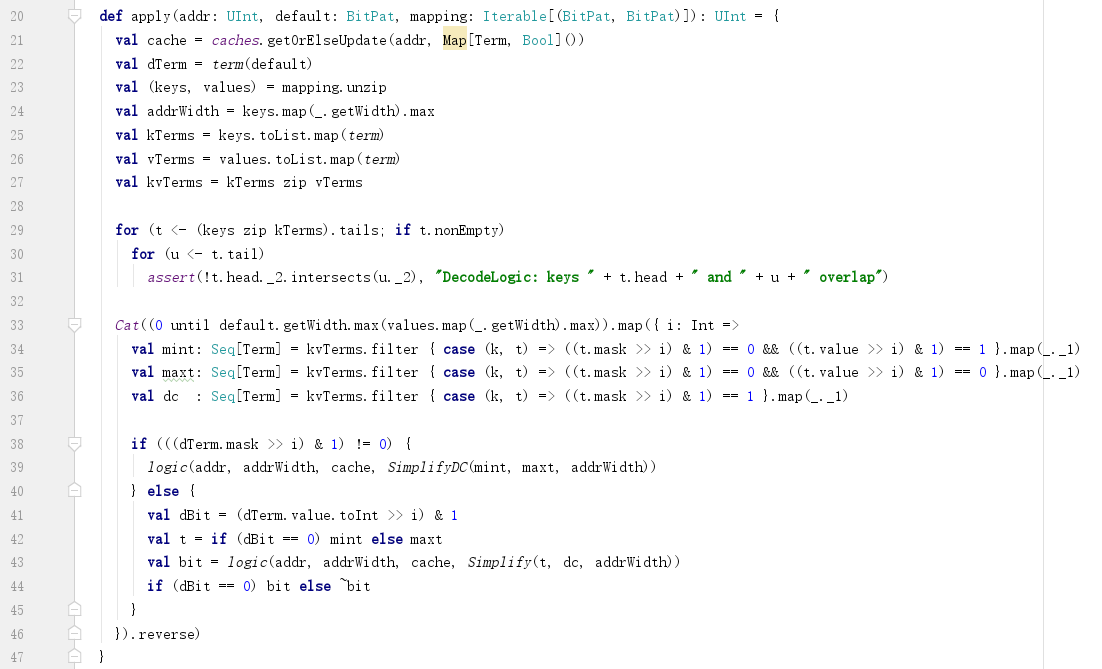

7. 解码单个信号
代码为提高可读性，已做重构：
?
?
Rocket - decode - Inst Decode - 1
