RSTP_PA协商过程

P/A协商的基本需求：

P：①DP端口，②discarding

A：①P2P链路

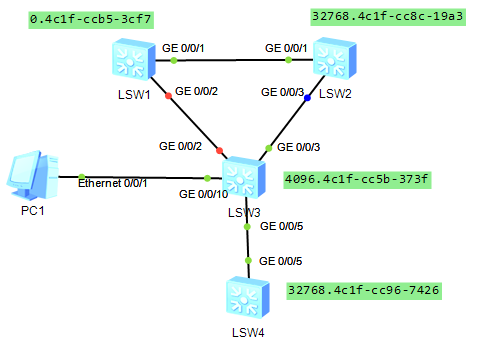

• 所有交换机的stp mode改为rstp，确保sw2的g0/0/3为AP，sw3的g0/0/3为DP
• 把sw3的g0/0/2,shutdown ,发生什么事情，请简要描述，可以图示。

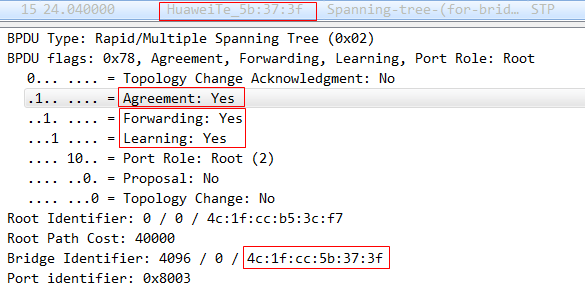

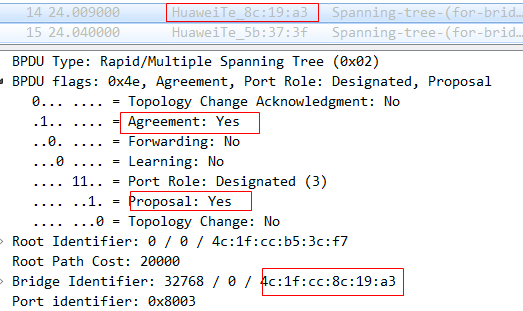

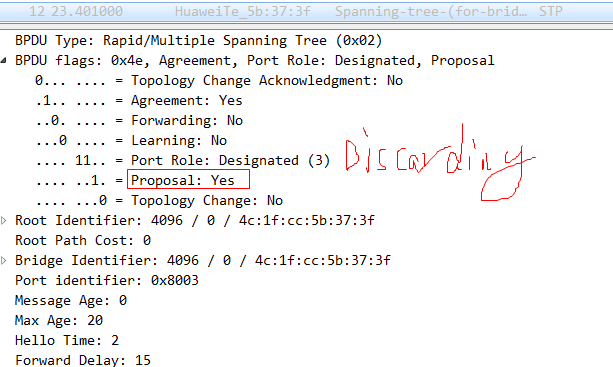

  • 当sw3的2口shudown之后，sw3就没有了RP接口，sw3会认为自己的root，自己的G0/0/3和G0/0/5(边缘端口除外)会从DP（Forwarding）转换为DP（discarding）状态，此时的sw3的G0/0/3接口满足P的需求，开始P置位和A置位，当SW2收到sw3的BPDU后，改变自己的AP（discarding）为DP（discarding）。对比sw3BPDU发现自己存的root的BPDU更优，然后发送自己存的优秀的BPDU给sw3(PA置位），当SW3收到SW2的BPDU后，发现对方的优秀，sw3的G0/0/3由DP（discarding）转变为RP（forwarding）并发送A置位的BPDU报文。当SW2收到SW3发送的BPDU中A置位的报文后，有DP（discarding）转变为DP（forwarding）状态，至此，PA协商完成。





















RSTP_PA协商过程

原文：https://www.cnblogs.com/dsl146/p/10320420.html
