关于modbus_rtu

时间:2019-02-09 10:14:43      阅读:209      评论:0      收藏:0      [点我收藏+]

一/数据帧的分析,1写数据2读数据

技术分享图片

技术分享图片



技术分享图片

技术分享图片

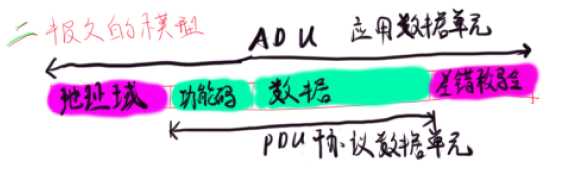

二/帧的模型,adu与pdu 应用单元与协议单元

技术分享图片

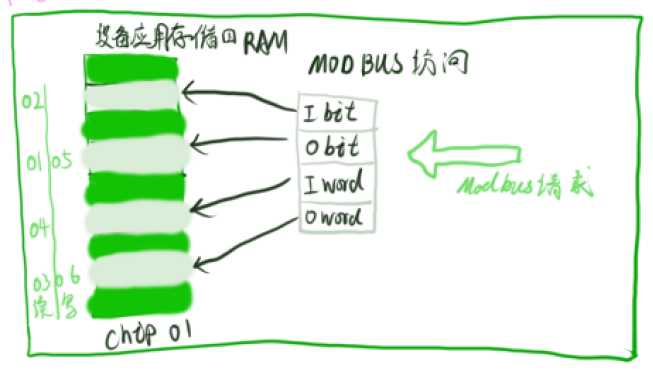

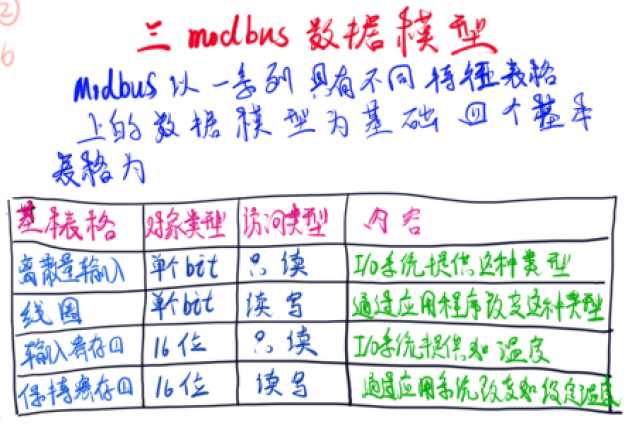

三/数据类型与对应的功能码

功能码02操作只读的位(输入引脚)

功能码01 05操作读写位(输出引脚)

功能码03 06操作读写字(比如设定的时间或温度)

功能码04操作只读的字(比如检测的温度/温度什么的)



技术分享图片

技术分享图片

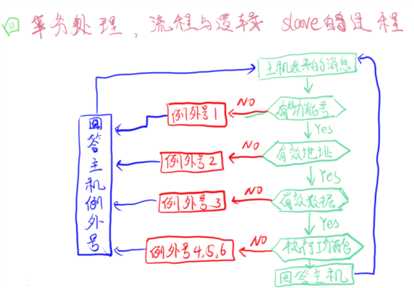

四/mcu的接收缓存处理过程。

技术分享图片
