UML建模

内容提要

• 用例图
• 类图与对象图
• 顺序图
• 活动图
• 状态图
• 通信图
• 构件图

用例图

• 包含关系
• 扩展关系
• 泛化关系





类图与对象图

• 填类名，方法名，属性名
• 填多重度
• 填关系





1: 表示一个集合中的一个对象对应另一个集合中1个对象。0..*:表示一个集合中的一个对象对应另一个集合中的0个或多个对象。(可以不对应)1..* :表示一个集合中的一个对象对应另一个集合中的一个或多个对象。(至少对应一个)* :表示一个集合中的一个对象对应另一个集合中的多个的对象。

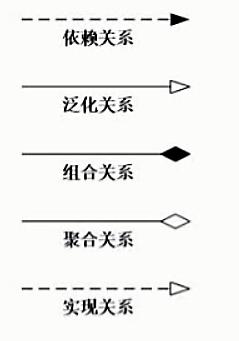

• 依赖关系
• 泛化关系
• 关联关系
• 聚合关系
• 组合关系
• 实现关系

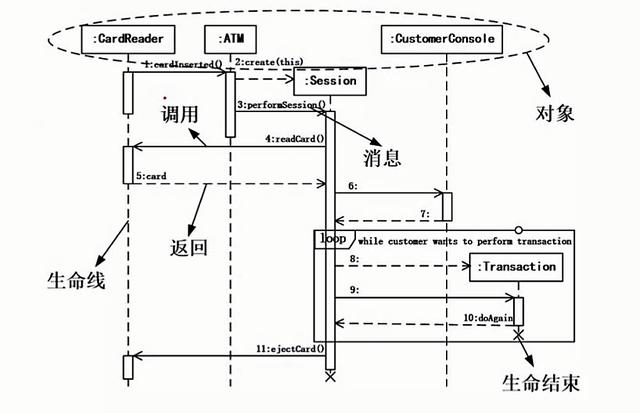

顺序图

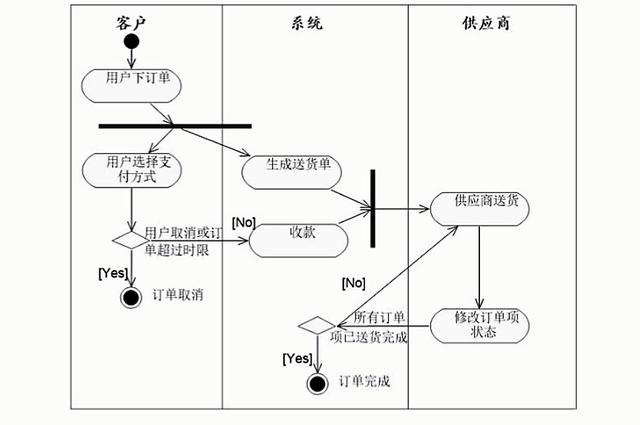

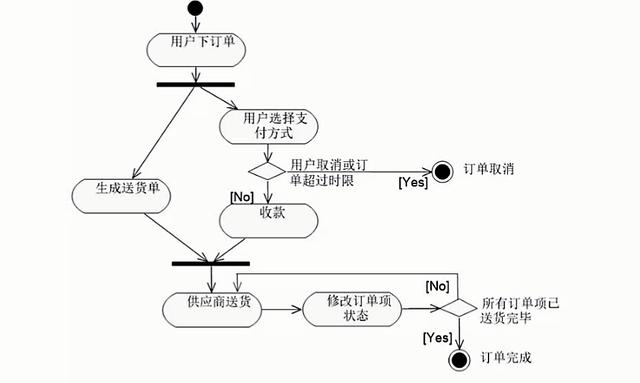

活动图

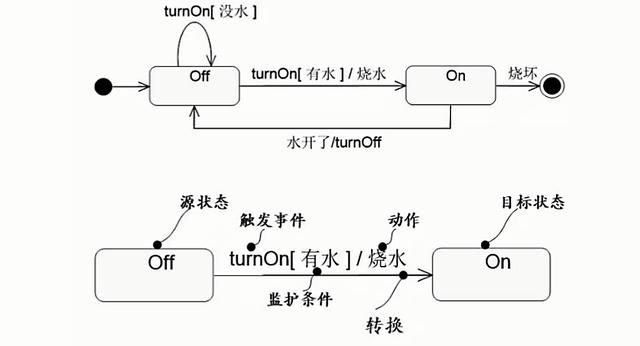

状态图

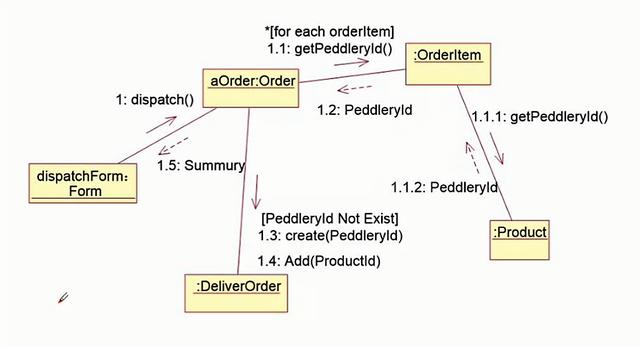

通信图

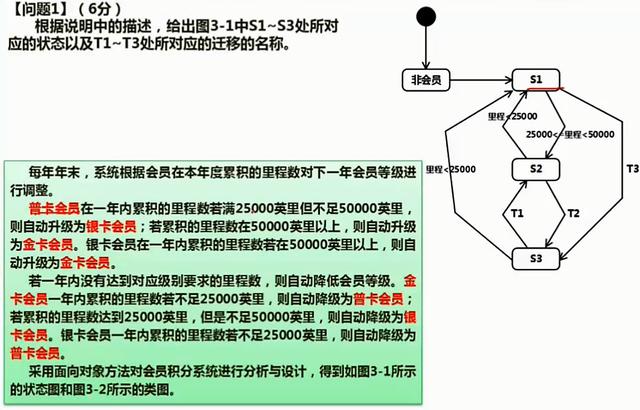

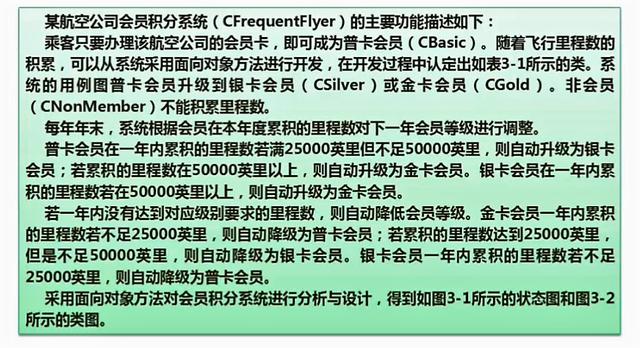

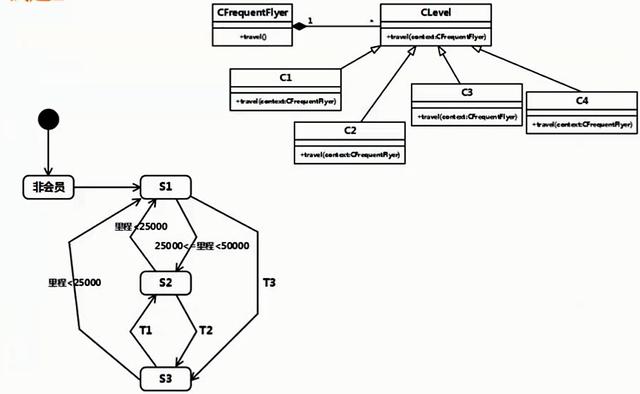

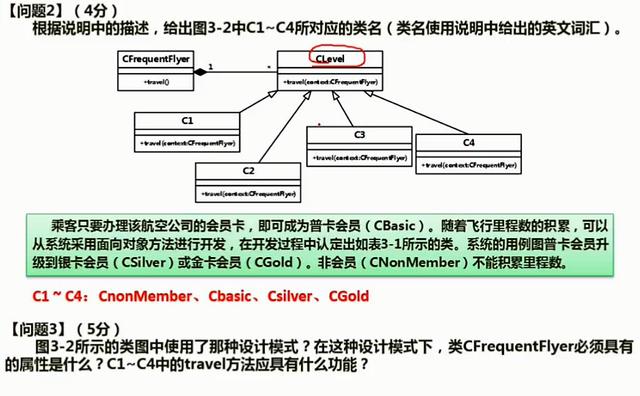

例题１

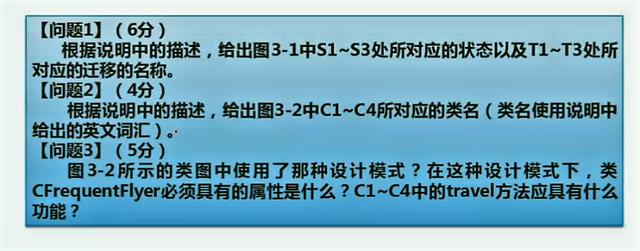

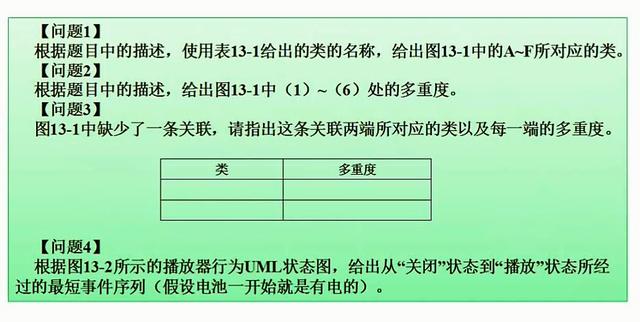

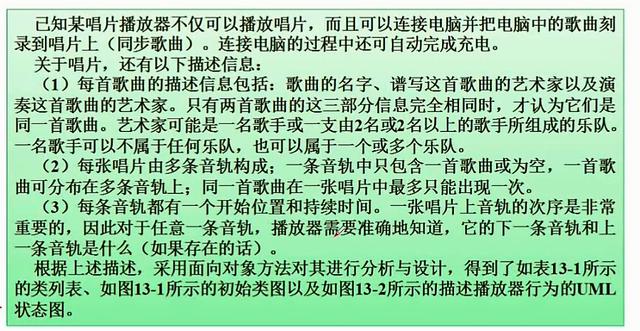

例题２



















更多软考自查可在我的“随笔“中查看！！！

软考自查：UML建模

原文：https://www.cnblogs.com/cainiao-chuanqi/p/10464952.html
