EC20 R2.1

时间:2019-03-04 23:48:12      阅读:466      评论:0      收藏:0      [点我收藏+]

1、模块开机成功前WAKEUP_INNET_MODEBT_CTSCOEX_UART_TX(背部焊盘)COEX_UART_RX(背部焊盘) WLAN_EN(背部焊盘)引脚禁止上拉。
2、引脚 85~112 需做接地处理。预留引脚 73~84 无需进行原理图及 PCB 封装设计,且该区域禁止铺铜

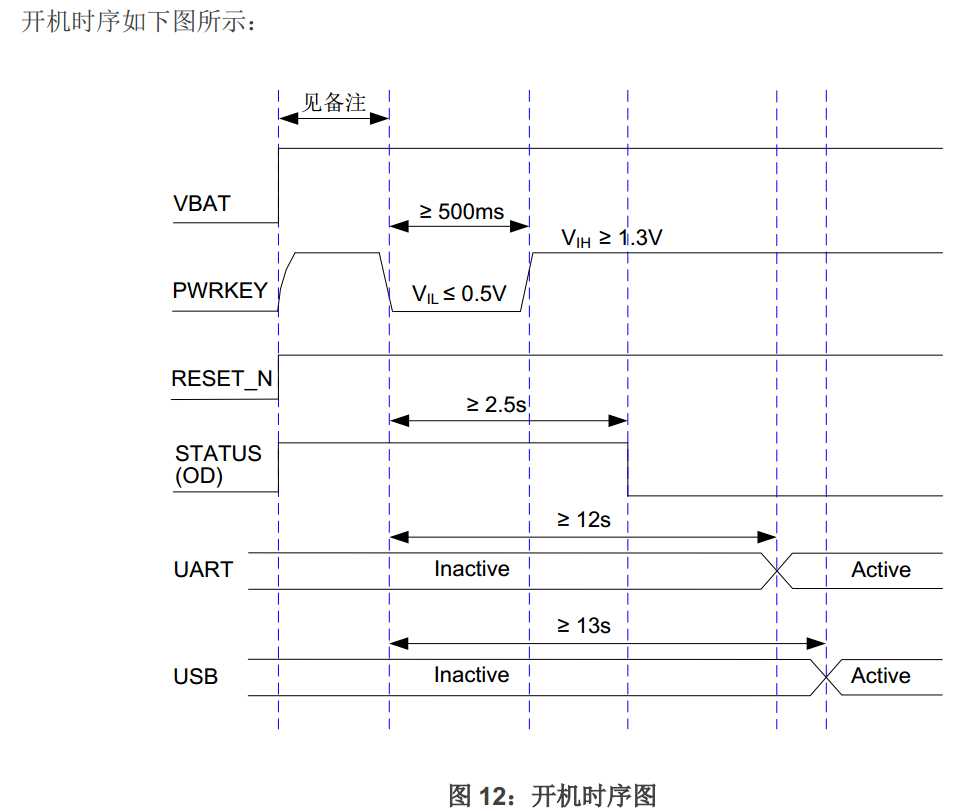

3、当 EC20 R2.1 模块处于关机模式,可以通过拉低 PWRKEY 至少 500ms 使模块开机
技术分享图片

4、当模块正常工作时,不要立即切断模块电源,以避免损坏模块内部的Flash。强烈建议先通过PWRKEY或者 AT 命令关闭模块后, 再断开电源。

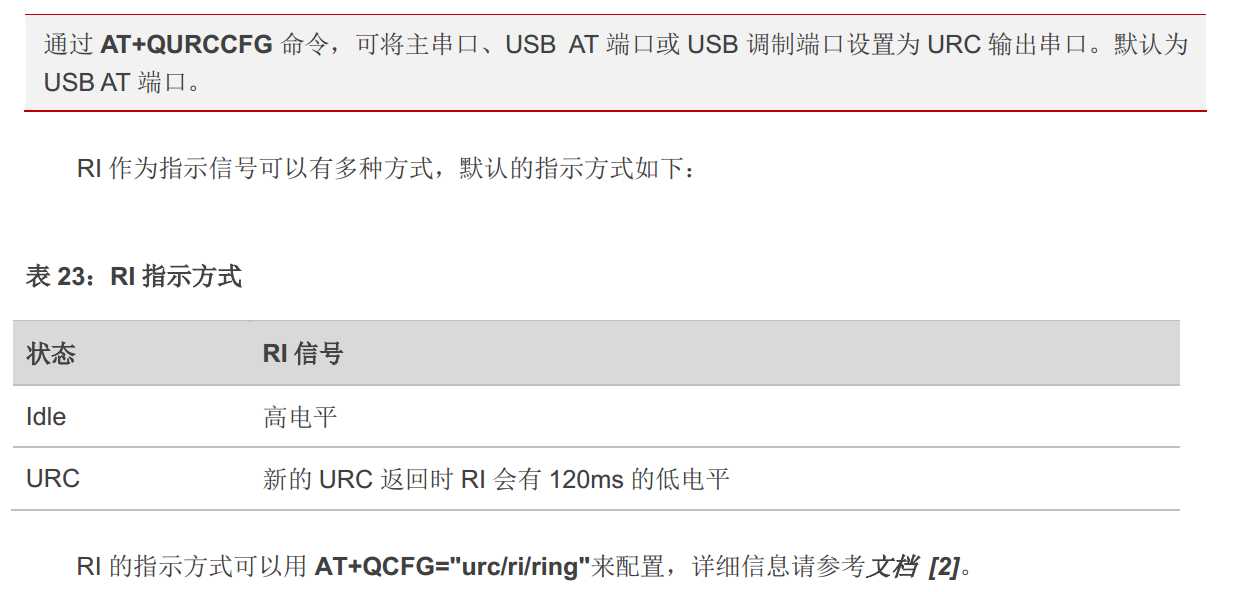

5、技术分享图片

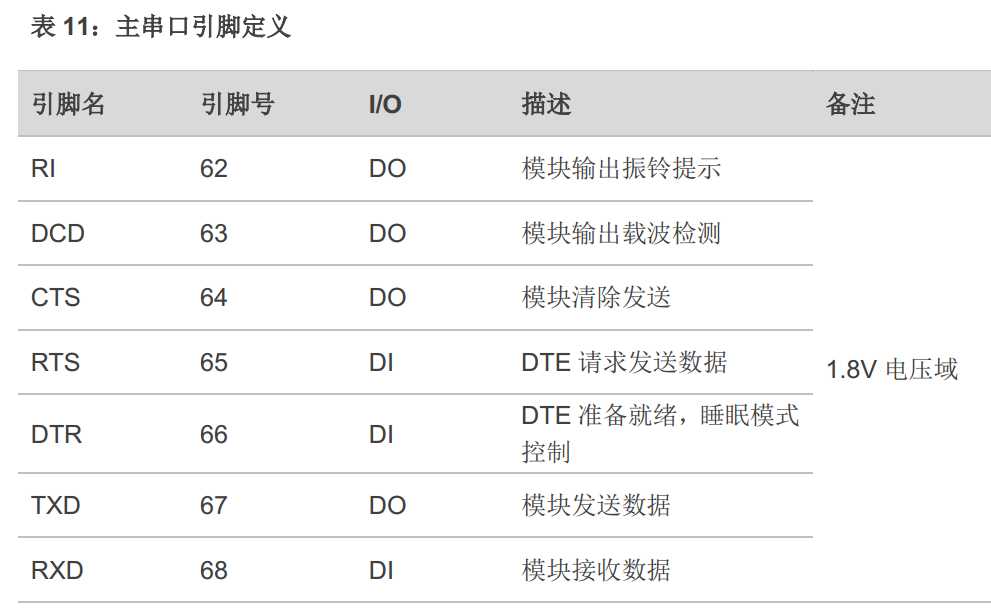

6、技术分享图片

7、ANT_DIV 功能默认打开,使用 AT+QCFG="diversity",0 命令可以关闭此功能
