基于IPv6的数据包分析

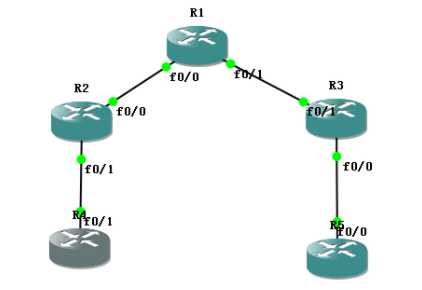

一、拓扑图

二、配置

R1:

R1(config)#int e0/0

R1(config-if)#ipv6 address 2001:db8:12:1::1/64

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#int e0/1

R1(config-if)#ipv6 address 2001:db8:12:2::1/64

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#ipv6 unicast-routing

R1(config)#ipv6 route 2001:db8:12:a::/64 2001:db8:12:1::2

R1(config)#ipv6 route 2001:db8:12:b::/64 2001:db8:12:2::2

R2:

R2(config)#int e0/0

R2(config-if)#ipv6 address 2001:db8:12:1::2/64

R2(config-if)#no shutdown

R2(config-if)#exit

R2(config)#int e0/1

R2(config-if)#ipv6 address 2001:db8:12:a::1/64

R2(config-if)#no shutdown

R2(config-if)#exit

R2(config)#ipv6 unicast-routing

R2(config)#ipv6 route 2001:db8:12:2::/64 2001:db8:12:1::1

R2(config)#ipv6 route 2001:db8:12:b::/64 2001:db8:12:1::1

R4:

R4(config)#ipv6 unicast-routing

R4(config)#int e0/0

R4(config-if)#ipv6 enable

R4(config-if)#ipv6 address autoconfig

R4(config-if)#no shutdown

R4(config-if)#exit

R4(config)#ipv6 route 2001:db8:12:1::/64 2001:db8:12:a::1

R4(config)#ipv6 route 2001:db8:12:2::/64 2001:db8:12:a::1

R4(config)#ipv6 route 2001:db8:12:b::/64 2001:db8:12:a::1

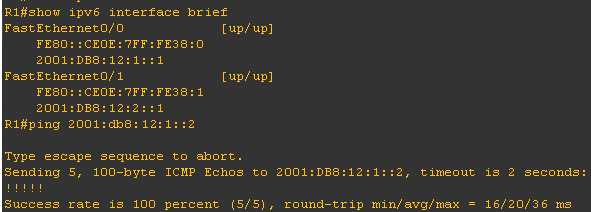

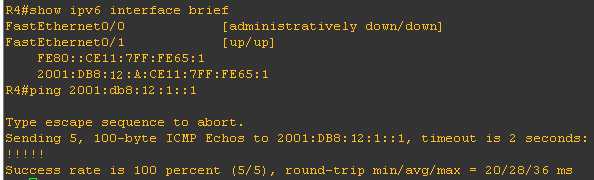

三、地址验证

四、抓包验证

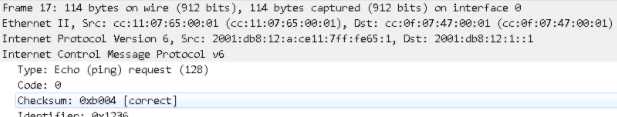

（1）128报文

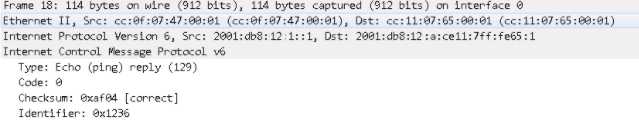

（2）129报文

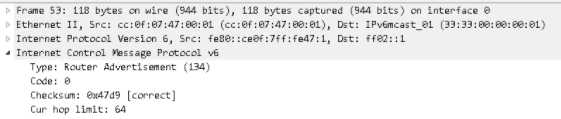

（3）134报文

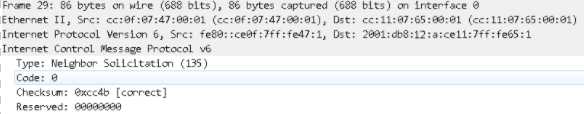

（4）135报文

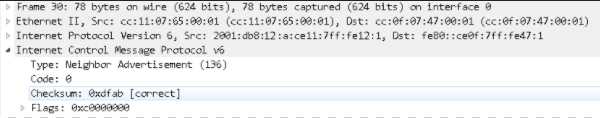

（5）136报文

五、自评

本次实验使我更熟悉了gns3的操作，让我深刻意识到自己在知识掌握与运用上还有很多不足，需多加练习加固。
