【重学计算机】机组D6章：中央处理器

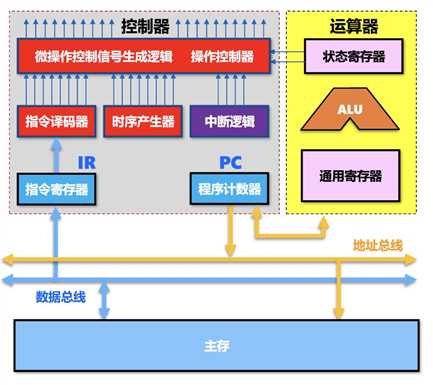

1. CPU的组成与功能

2. 数据通路

• 概念：执行部件间传送信息的路径，分共享通路（总线）和专用通路
• 抽象模型：时钟驱动下，A --> 组合逻辑 --> B
• D触发器定时模型：
  • 时钟触发前要稳定一段时间：建立时间（Setup Time）
  • 时钟触发后要稳定一段时间：保持时间（Hold Time）
  • 时钟触发到输出稳定的时间：触发器延迟（Clk_to_Q）
  • 与时钟周期的关系：
    • 时钟周期 > Clk_to_Q + 关键路径时延 + Setup Time
    • Clk_to_Q + 最短路径时延 > Hold Time

3. 指令周期

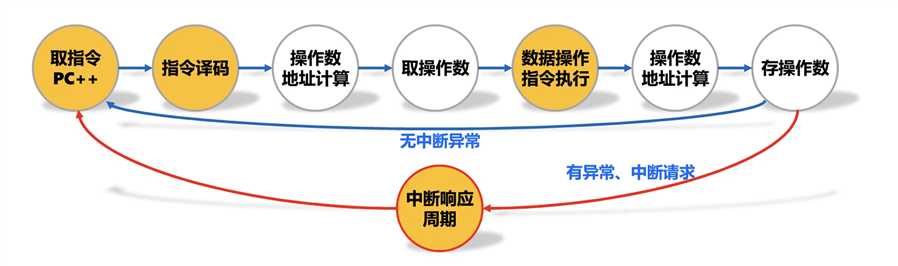

•  指令执行的一般流程

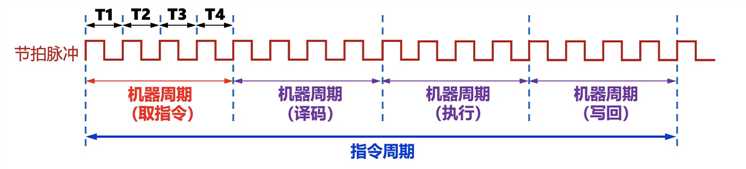

• 基本概念
  • 时钟周期 = 节拍脉冲 = 震荡周期
  • 机器周期 = CPU周期 = 从主存读取一条指令的最短时间
  • 指令周期 = 从主存读指令并执行指令的时间

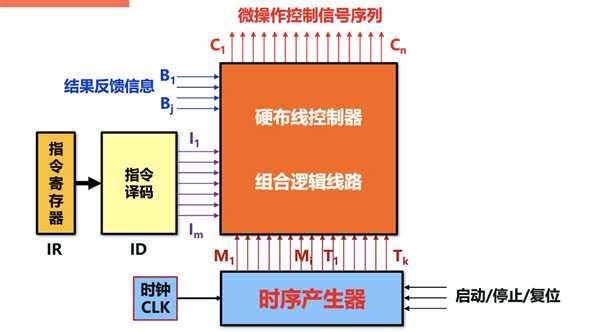

• 指令时间控制：

4. CPU设计

　　略，详情请参见《自制CPU系列》
