TCP/IP 协议——用户数据报协议和IP分片

UDP是一种保留消息边界的简单的面向数据报的传输层协议。它不提供差错纠正、队列管理、重复消除、流量控制和拥塞控制。它仅提供差错检测：只是把应用程序传给IP层的数据发送出去，但是并不会保证数据能够完好无损的到达目的地。

UDP头部

端口号就如同邮箱一样，帮助协议辨别发送和接受进程。端口号长16比特。

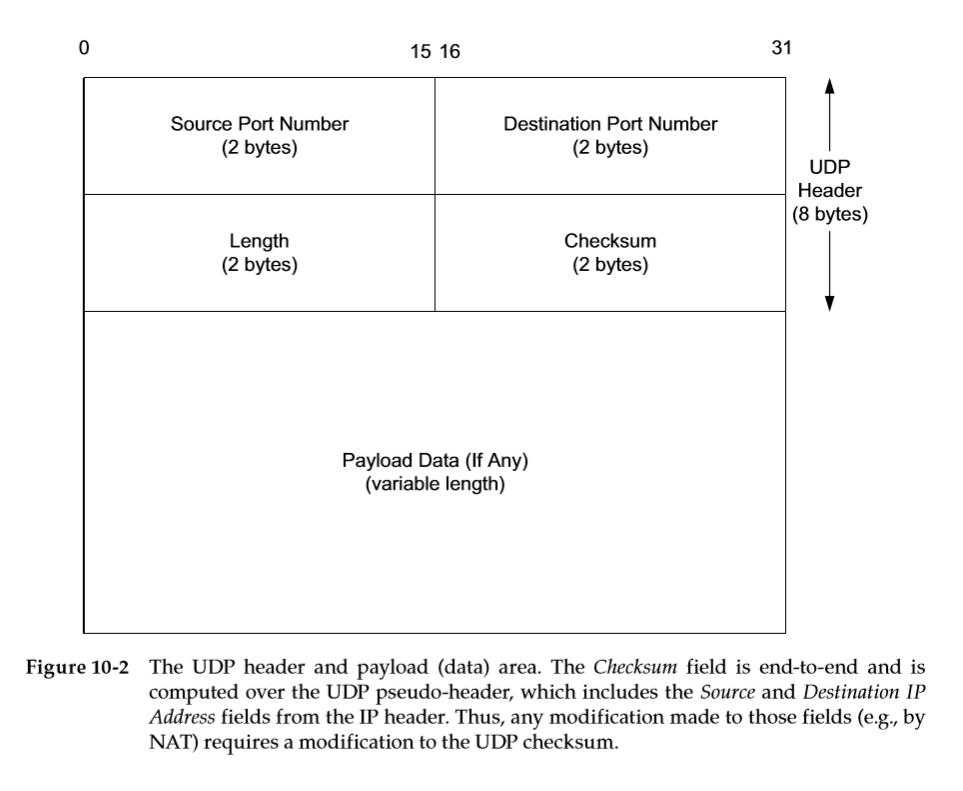

UDP头部如图所示：

• 源端口号（可选），如果发送方并不要求回复，则置0
• 目的端口号，帮助分离IP层进入的数据
• 长度，UDP数据报的长度（包过头部和数据）
• 校验和

IP层根据协议头部可以将IP数据报分离到特定的传输协议。正因为如此，不同传输协议是独立的，即可以使用相同的端口号而不会引起冲突。

UDP检验和

校验和字段是端到端的，是对包含了IP头部中的源和目的IP地址字段的UDP伪头部计算得到的，伪头部的目的是用于校验和的计算，他不会被发送出去。

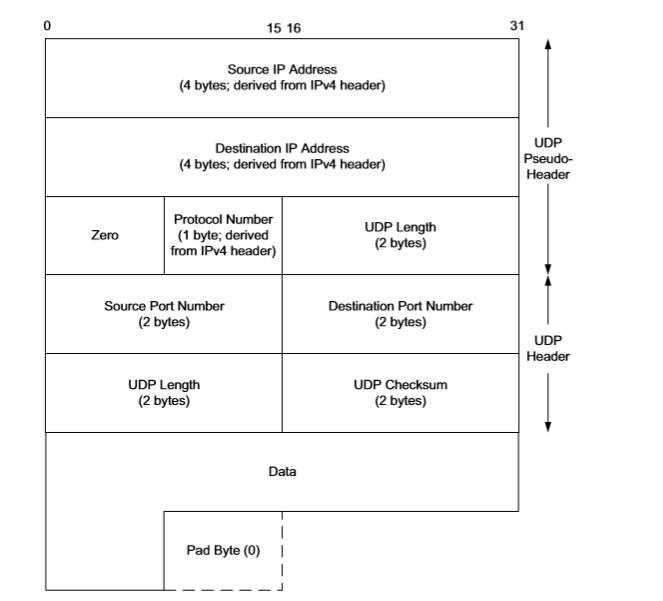

UDP伪头部和头部的格式如图：

伪头部包含了IP头部的源和目的地址，以及协议或下一个头部字段。目的是让UDP层验证数据是不是到达真正的目的地，由于有了这样的结构，当该数据报经过一个NAT时候，不仅仅IP层头部的校验和要被修改，并且UDP伪头部的校验和也要被修改。

UDP-Lite

背景：有些应用程序可以容忍在发送和接收的数据里引入的比的差错。

为了避免建议连接的开销，或者为了使用广播或组播地址，这类程序会选择使用UDP。而UDP-Lit提供了部分校验和来解决这个问题。

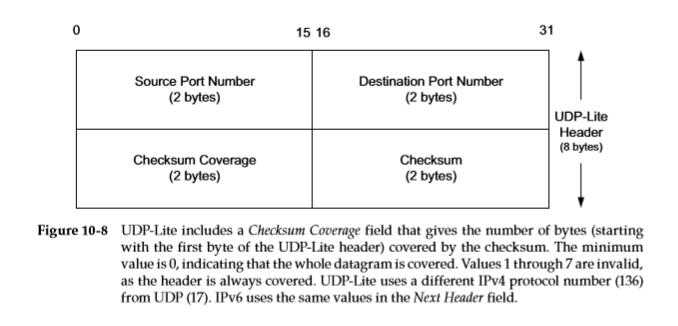

其头部如下表示：

校验和覆盖范围字段表示被校验和覆盖的字节数。值为0表示整个数据包都被覆盖。由于整个头部总是要被覆盖的，所以值位1~7是无效的！

IP分片

为了保持IP数据报抽象与链路层细节的一致和分离，IP引入了分片和重组。

• IPv4的分片可以在发送主机和端到端路径上的任何中间路由器上进行
• IPv6只允许源主机进行分片

重组只能发生在IP数据报到达最终目的地的时候。原因很显然，不同分片可能会经过不同的路径到达目的地，在路径上的路由器只能看到分片的一个子集，显然无法重组。

分片由IPV4头部中的标识，分片偏移，和更多分片字段控制。

• 标识，由原始发送方设置，在目的地依据标识区分组
• 分片偏移，表示分片中数据的第一个字节在原数据报的偏移量（8个字节为单位）
• 更多分片（MF），0表示最后一个分片，否则为1。

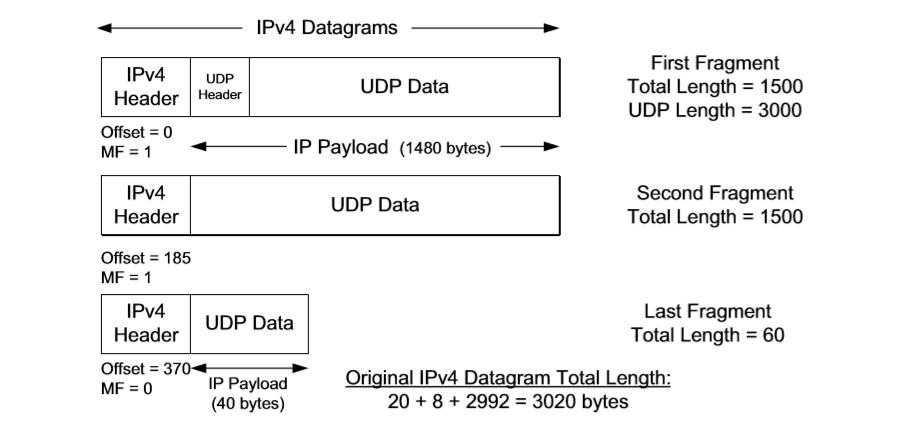

偏移的具体内容如下图所示：

第二个数据报偏移为185（185*8=1480，为第一个分片负载），即在第一个分片零偏移的基础上偏移了185个单位。

MF位字段指明该数据报后面是否还有更过的分组，只有最后一个分片才应置为0。

当TCP报文段的一个分片丢失了，TCP会重传整个报文段，而重传一个分片是不可能的，因为在路径路由器可以分片数据报，源主机是不清楚数据报如何被分片的。

• 具有更大偏移量的分片要比第一个分片更优先投递，这样有利于接收主机确定所需的缓存空间最大值
• 收到任何一个分片，IP层就启动计时器，且收到新的分片也不会被重置，超时即丢弃数据报。
• UDP数据报长度有限，满额数据报并不能很好的被投递
  • 本地协议实现的限制
  • 接受应用程序并没有做好准备接收处理这么大的数据报
