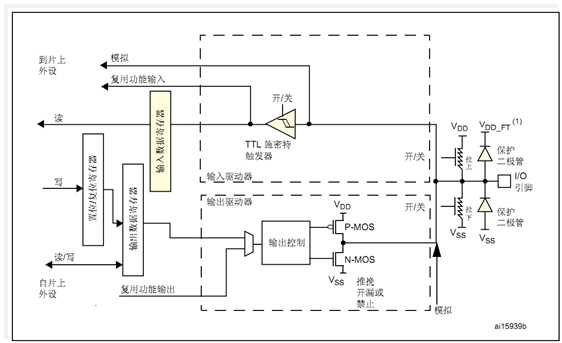

在输出3时写1时上反向为0，下为1,1时MOS不接通，0接通
为1时上导通输出高电平1；
为0时下导通输出低电平0；
VDD为逻辑电源正
VSS为逻辑地
若为输出状态则施密特触发器总为开
然后经过上拉下拉电阻输出高低电平，此时施密特总为开；
若施密特开则总为读
推挽输出与开漏输出不同之处在于推挽输出两个MOS都用，而开漏输出则是只能选择是否用下面的，若为高电平则下面的P-MOS截止，路不通默认由上拉电阻拉高
复用与不复用区别在于从哪里输出
若为开漏输出则只可以输出强低电平，若为推挽输出则强高低电平都可以输出
输入上拉，输入下拉，及浮空状态施密特触发器都为开，而模拟输入为关
输入上拉默认为高电平，下拉为低电平。
可能有错，以后改正
