IPv6 RIPng (PT)

时间:2019-04-05 16:49:17      阅读:168      评论:0      收藏:0      [点我收藏+]

在Cisco路由器上配置RIPng

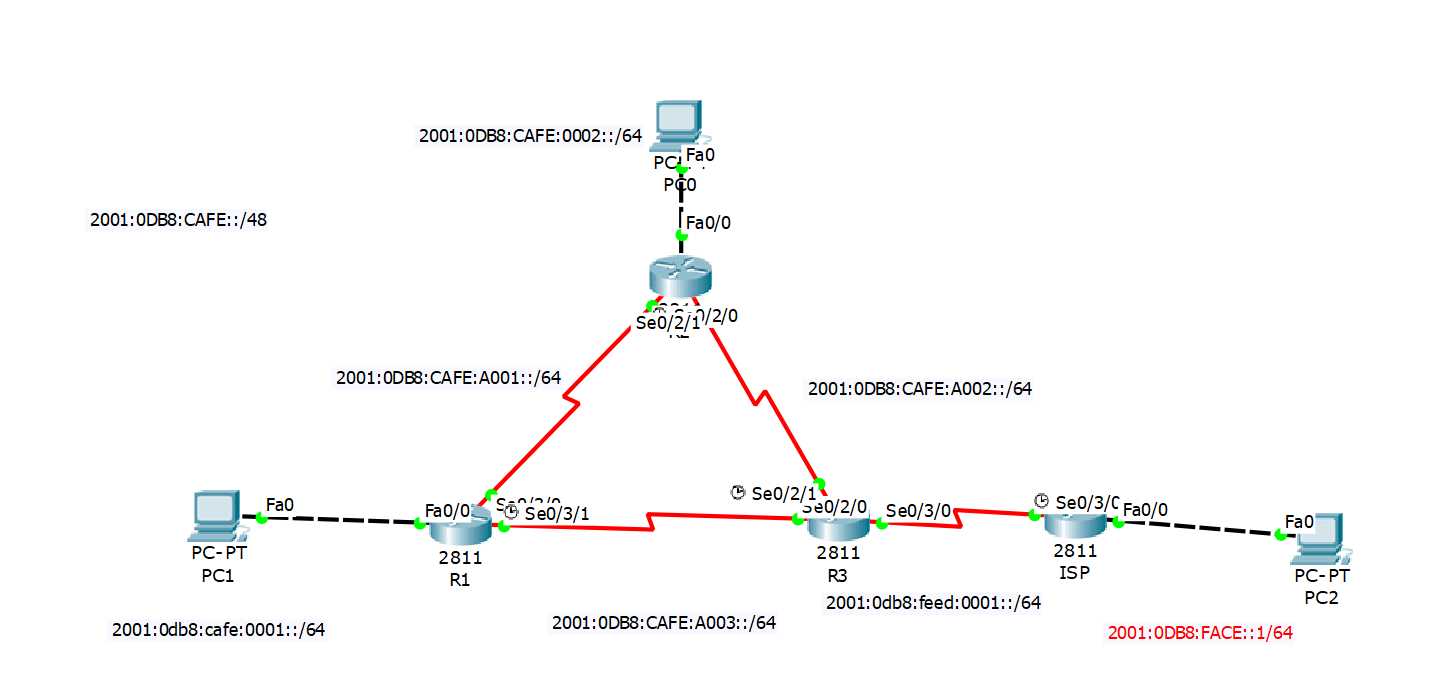

一、拓扑图







技术分享图片

二、地址表

Device

Interface

IPv6 Address

R1

F 0/0

2001:0DB8:CAFE:0001::1/64

S 0/3/0

2001:0DB8:CAFE:A003::1/64

S 0/3/1

2001:0DB8:CAFE:A001::1/64

R2

F 0/0

2001:0DB8:CAFE:0002::1/64

S 0/2/0

2001:0DB8:CAFE:A002::1/64

S 0/2/1

2001:0DB8:CAFE:A001::2/64

R3

S 0/2/0

2001:0DB8:CAFE:A003::2/64

S 0/2/1

2001:0DB8:CAFE:A002::2/64

S 0/3/0

2001:0DB8:FEED:0001::1/64

ISP

F 0/0

2001:0DB8:FACE:C0DE::1/64

S 0/3/0

2001:0DB8:FEED:0001::2/64



三、配置命令

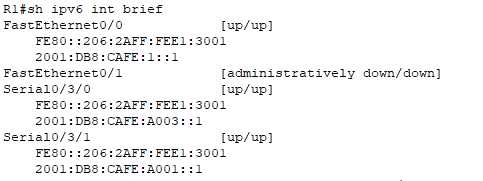

1、先配置接口全局单播地址和链路本地地址(RI为例)

技术分享图片

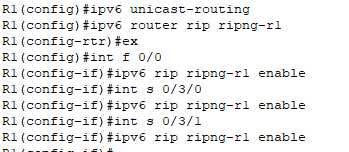

2、在路由器上启用 RIPng(R1为例)

技术分享图片

3、在R3上配置默认路由并通过RIPng进行分发

技术分享图片

4、在ISP路由器上配置去往2001:0DB8:CAFE::/48的静态路由

技术分享图片

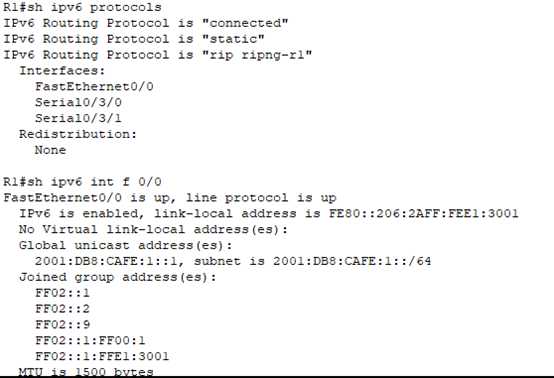

四、验证RIPng

 技术分享图片

由图上可知,在R3上配置的默认路由已经通过RIPng分发给R1了

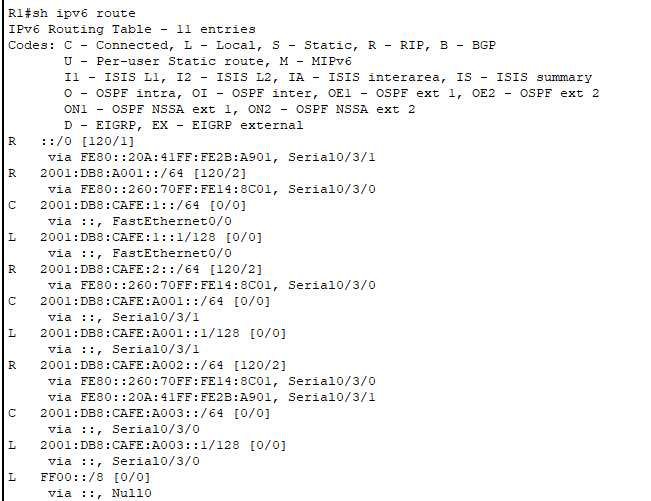

再查看RI的IPv6路由表

技术分享图片

R表示生成路由的路由协议是RIPng

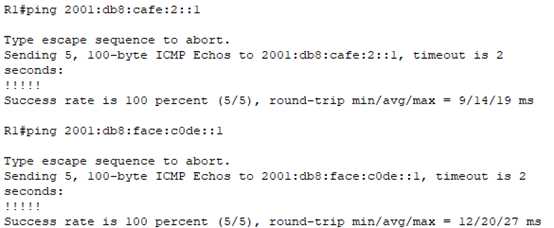

最后使用ping来验证可达性

技术分享图片

由图可知,R1可以ping到R2、R3和ISP。

验证完成√
