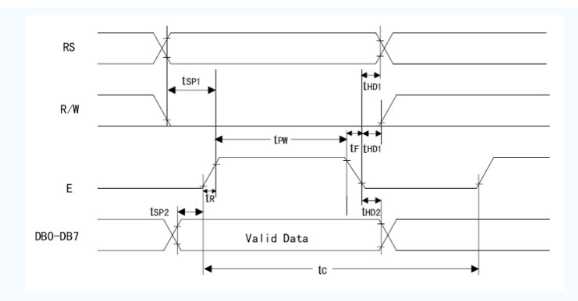

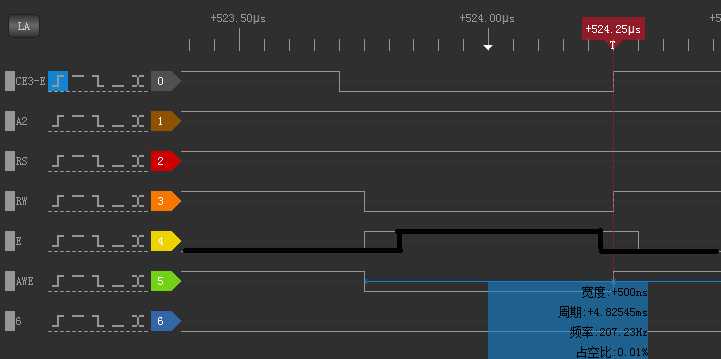

1. 最近调试自己板子上LCD1602的时候，看下测试的时序图，因为下面的时序图导致LCD1602无法显示，下面的时序图是有问题的，E的上升沿和下降沿的时候，RW需要低电平
对比下淘宝上买的可以显示的开发板的时序图，区别就在于RW的时序上
然后看下网上标准的LCD1602的时序图，发现在E的上升沿和下降沿都需要RW是低电平的

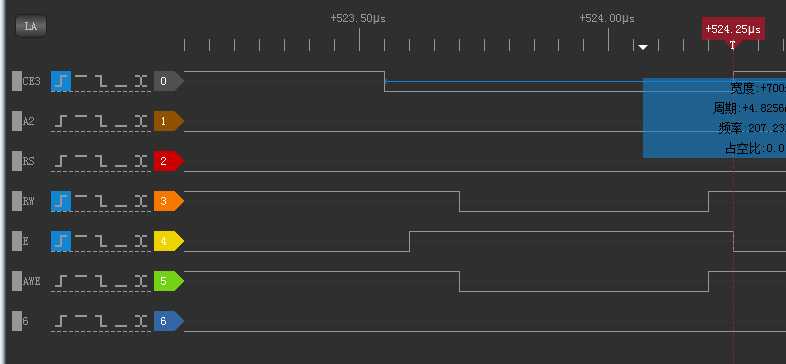

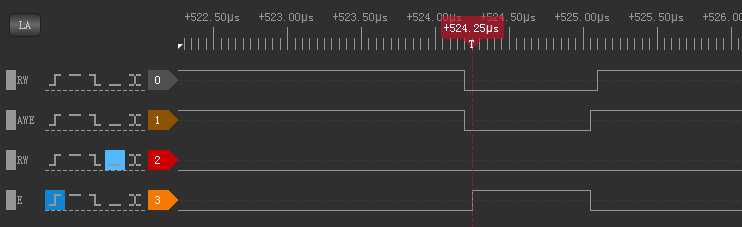

那么正确的时序图应该是下面（按照标准的时序如图3），当然另外一种办法就是RW一直是低电平（如图2）

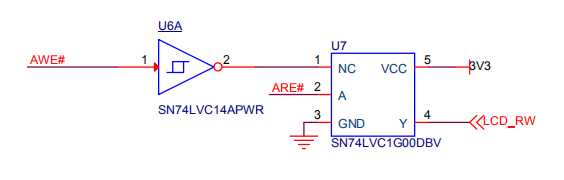

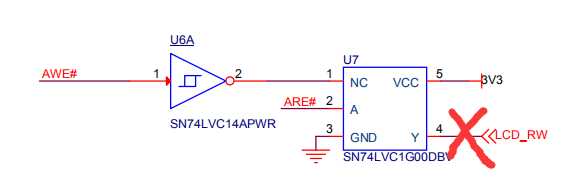

2. 看下自己板子原理图，SN74LVC14是反相器，SN74LVC1G00是与非门

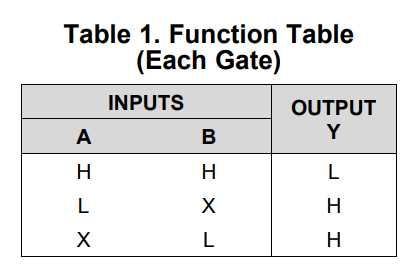

SN74LVC1G00的逻辑图
根据上面的逻辑图可以看出来，AWE和ARE不可能保证RW一直是低电平的，所以解决办法就是U7不用焊接

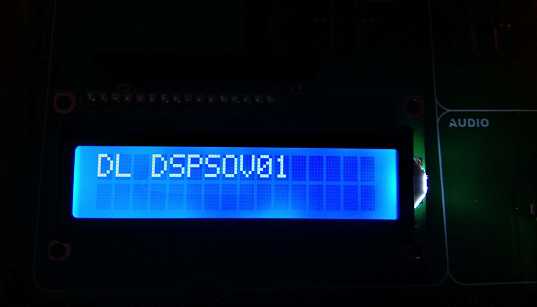

最后解决问题

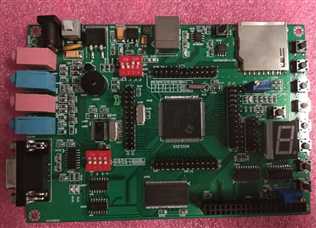

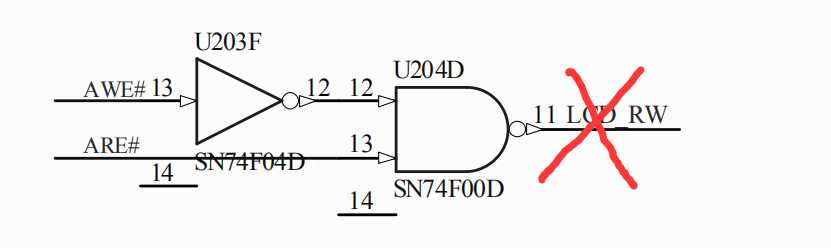

3. 如何发现上面问题的，对比淘宝买的开发板如下
但是实际用万用表测试，LCD_RW是断开的，所以LCD_RW才一直是低电平的，也算被坑了一把
TMS320VC5509驱动LCD1602之奇怪问题和时序图
