【PowerDesigner】【10】绘制类图

前言：我感觉我也是一知半解，参考博客的内容会比我的文章更有帮助

用途：描述项目中类与类的关系（即描述java文件）

正文：

1，新建oomFile→New Model→Model types→Object-Oriented Model→Class Diagram→底部Object language选择JAVA

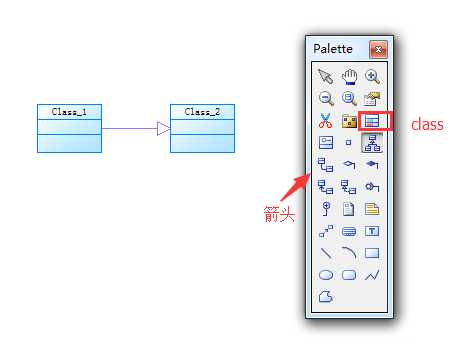

2，创建class视图，用不同的箭头表示类之间的关系（见参考4）

• 泛化 generalization
• 实现 Realization
• 关联 Association 　　
• 聚合 Aggregation
• 组合 Composition
• 依赖 Dependency

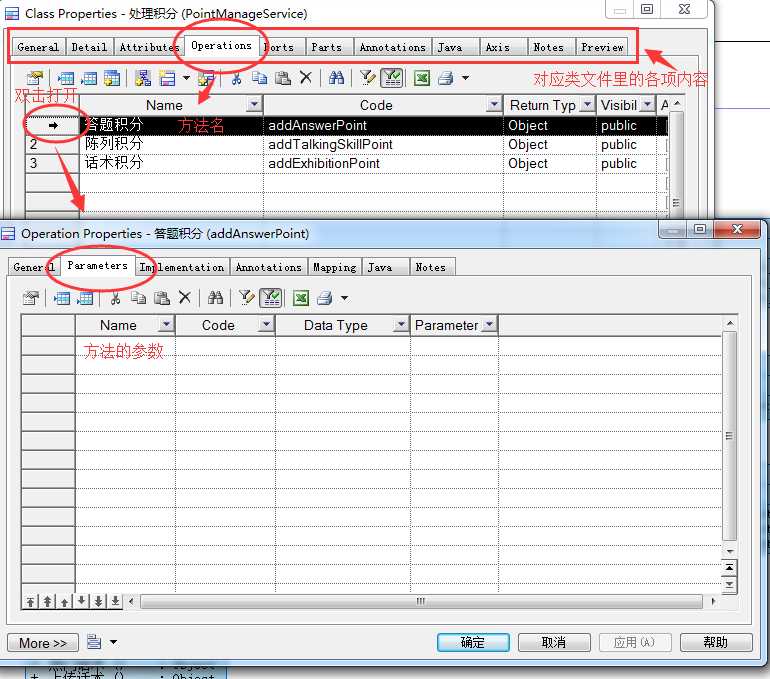

3，内容需要自己去配置了，可以挨个点开看看

——————————————————————

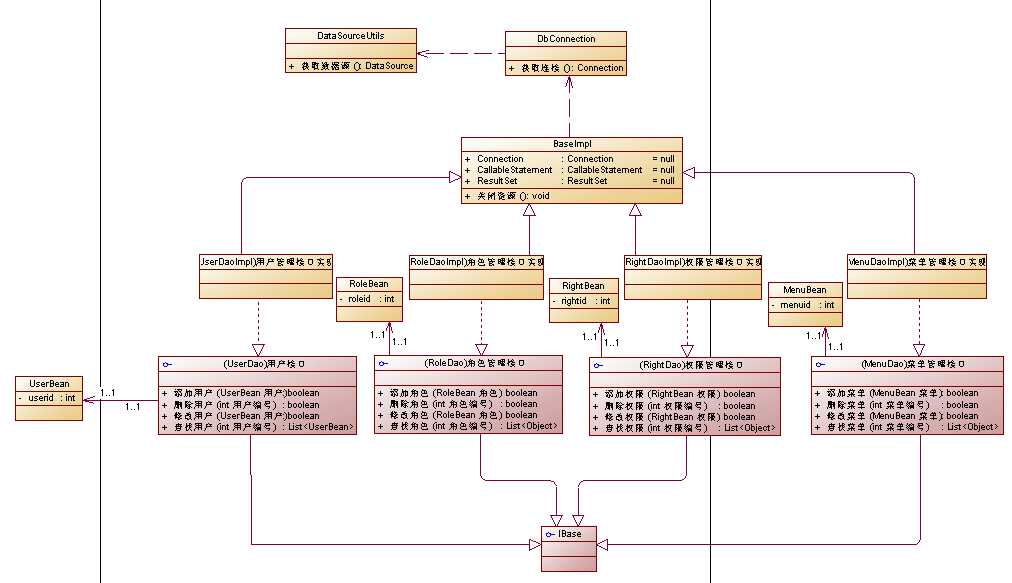

4，最终结果（见参考1）

参考博客：

1，powerdesigner画的一个类图 - Keleesy的专栏 - CSDN博客
https://blog.csdn.net/lishamao/article/details/6882033

2，powerDesigner绘制类图 - zhouguizhi - CSDN博客
https://blog.csdn.net/coderinchina/article/details/54889919

3，PowerDesigner(八)-面向对象模型(用例图，序列图，类图，生成Java源代码及Java源代码生成类图) - conviction_thinking的专栏 - CSDN博客
https://blog.csdn.net/conviction_thinking/article/details/7959270

4，使用powerDesigner绘制类图 - world_snow的博客 - CSDN博客
https://blog.csdn.net/world_snow/article/details/79926429

5，PowerDesigner在类图的方法里面添加参数 - zjyang_2018的博客 - CSDN博客
https://blog.csdn.net/zjyang_2018/article/details/80960210
