nWave工具的使用

有几个操作知识点：

1、改变信号位置，可以通过按住鼠标中键（即滚轮）进行移动。

2、如果想改变某个信号的颜色显示，可以在左边选中该信号，然后在菜单栏中WaveForm-> Color/Pattern进行选择。

3、右边波形窗口中有两条线，分别是黄线代表光标时间线（鼠标左键来点击），白色代表标记时间线（鼠标右键来点击），两者的数值在工具栏中有显示，并给出了两者之间的时间差。可以通过单击鼠标中建放大两者之间的显示，即铺满波形窗口。

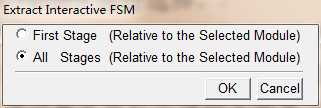

4、状态机波形显示的数值，不够直观，怎么能显示定义的参数名字呢？软件还是提供了这功能的。切换到nTrace窗口，执行Tools –> Extract Interactive FSM，弹出如下窗口，选中all stages就可以显示状态机定义的名字了。

nTrace和nWave的交互使用

Debussy的强大更在于各个功能窗口之间的交互。

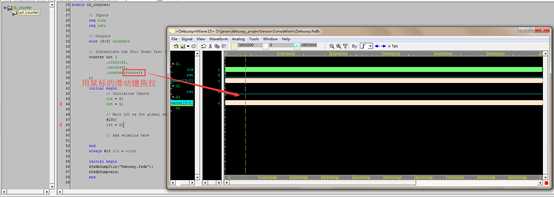

1. 最实用的是我们可以在nTrace的源代码中想查看某个信号的波形，我们可以选中后按住鼠标中键别松开，直接拖到nWave进行显示，非常方便。

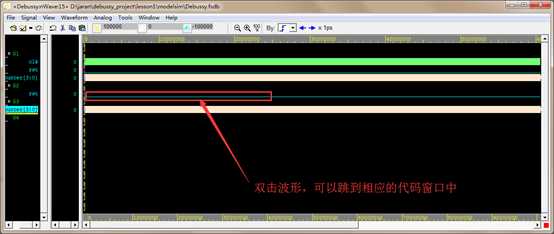

1. 在调试波形过程中发现错误，我们可以双击鼠标左键，软件会自动定位到源代码中的位置，便于我们调试。

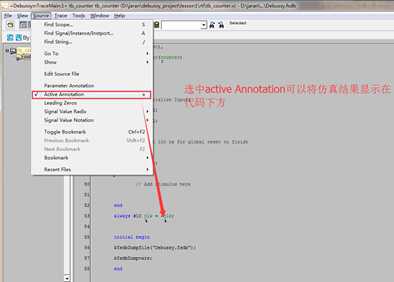

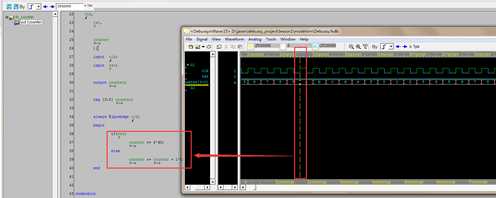

1. 在nTrace中，执行Source –> Active Annotation可以标出仿真结果在source code下方，非常利于我们调试。在波形中选择一个时间点，那么在代码下方显示的就是这个信号在此时间点的值或者趋势。

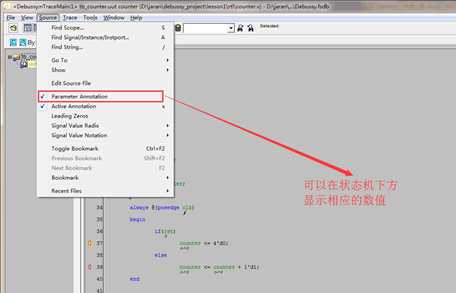

1. 此外，还打开了参数注释，执行Source –> Parameter annotation，在状态机参数下方显示定义的数值。

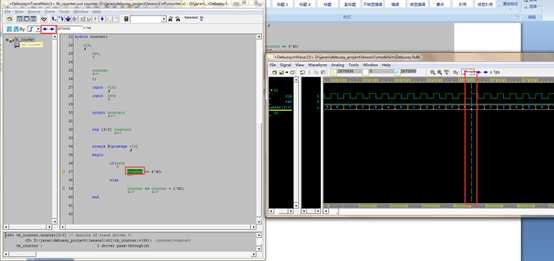

5.在nTrace中，选中某个信号，如时钟信号clk_50M，选择下图红色矩形框中的箭头，可以实现在波形中前后移动。
