配置MSTP及负载均衡

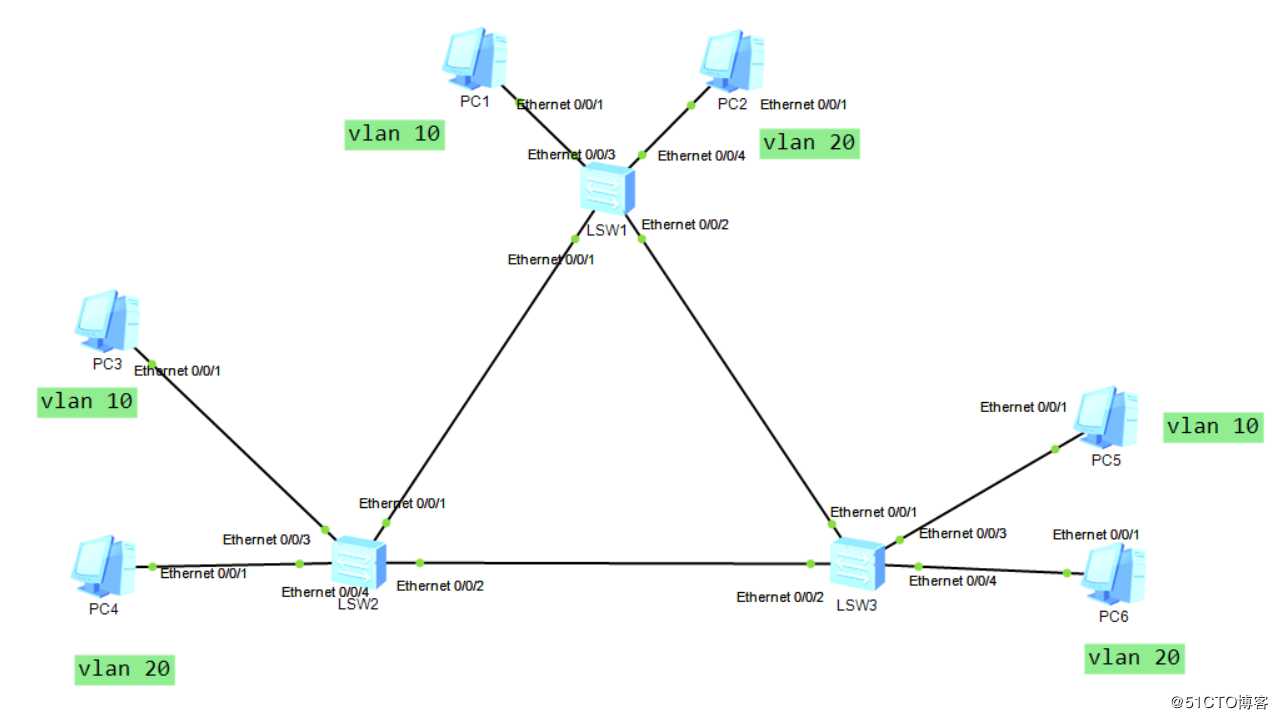

要求：
配置MSTP实现多生成树效果
交换机配置vlan
PC1/3/5分别属于vlan10， PC2/4/5分别属于vlan20
交换机之间设置为trunk端口
配置交换机LSW1为vlan10的根网桥、交换机LSW2为vlan20的根网桥
抓包查看配置是否成功

步骤：
给PC机配置IP地址子网掩码
配置vlan信息
interface Ethernet0/0/1
port link-type trunk
port trunk allow-pass vlan all
interface Ethernet0/0/2
port link-type trunk
port trunk allow-pass vlan all
interface Ethernet0/0/3
port link-type access
port default vlan 10
interface Ethernet0/0/4
port link-type access
port default vlan 20
给交换机1配置mstp:
1、配置MST域：stp region-configuration

2、指定MST域名称（每个交换机都是相同的名字）

3、创建允许vlan通过的通道（这里只有两个vlan，所以就只创建两条）

4、激活mstp域

5、设置每条路的拓扑（分别在vlan对应的根网桥）

配置完成，抓包测试

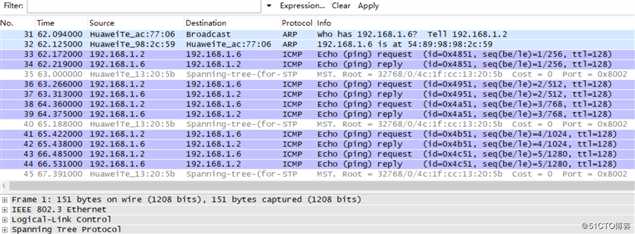

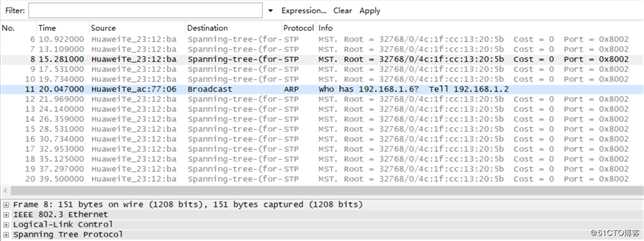

在阻塞的端口抓包测试

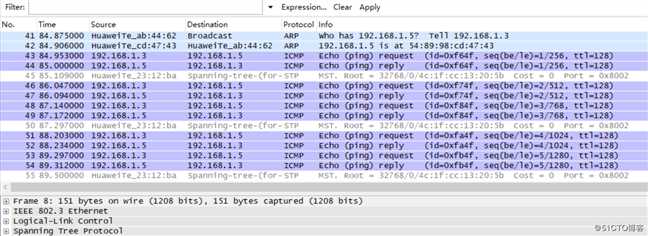

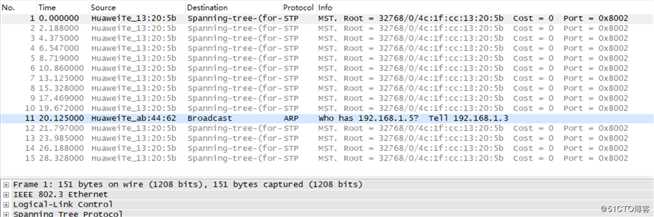

在没有阻塞的端口抓包测试


测试结果，vlan10 以lsw1为根桥时， LSW2的Eth0/0/2端口与LSW3的Eth0/0/2端口是阻塞的
vlan20 以lsw1为根桥时， LSW1的Eth0/0/2端口与LSW3的Eth0/0/1端口是阻塞的
