D3.js 弦生成器(V3版本)

时间：2019-05-15 22:10:18 阅读：124 评论：0 收藏：0 [点我收藏+]

弦生成器(Chord Generator)

弦生成器(Chord Generator)根据两段弧来绘制弦，共有五个访问器，分别为source()、target()、radius()、startAngle()、endAngle()，默认都返回与函数名称相同的变量。如果都使用默认的访问器，则要绘制一段弧，其数据组成应该形如:

 1  　　{
 2             source:{
 3                 startAngle : 0.2,
 4                 endAngle : Math.PI * 0.3,
 5                 radius : 100
 6             },
 7             target:{
 8                 startAngle :Math.PI * 1.0,
 9                 endAngle : Math.PI * 1.6,
10                 radius : 100
11             }
12         }

其中，source为其实弧，target是终止弧。而startAngle、endAngle、radius则分别是弧的起始角度、终止角度和半径。也可以更改访问器，使变量具有别的名称，或者使用常量。例如:

1 　　　　var chord = d3.svg.chord()
2                     .source(function(d){return d.startArc})
3                     .target(function(d){return d.endArc})
4                     .radius(200)
5                     .startAngle(function(d){return d.start})
6                     .endAngle(function(d){return d.end})

这段代码中，先生成器的起始弧被设定为startArc,终止弧为endArc，半径为常量200，起始角度为start、终止角度为end。因此，数据格式需要修改为:

 1 　　{
 2             startArc:{
 3                 start : 0.2,
 4                 end : Math.PI * 0.3,
 5                 radius : 100
 6             },
 7             endArc:{
 8                 start :Math.PI * 1.0,
 9                 end : Math.PI * 1.6,
10                 radius : 100
11             }
12         }

如果应用上面定义的弦生成器，由于半径的访问器被设置为常量，因此数据中不必再有半径。

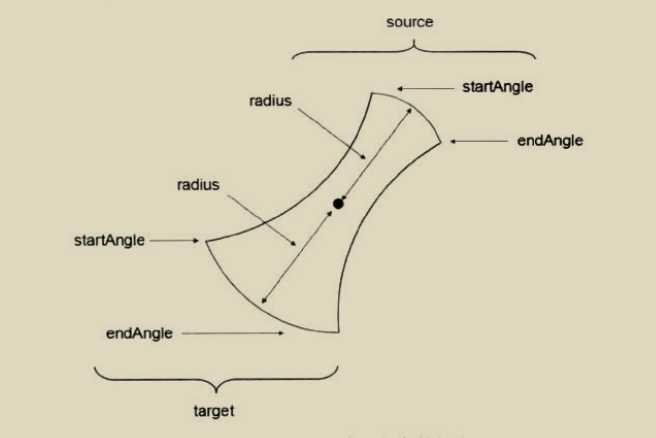

弦生成器的五个访问器所代表参数的意义如图: 弦生成器由两段弧连接而成，右上角的source弧带有三个参数，左下角的target带有三个参数。

接下来绘制一段弦。先定义数据，再定义一个弦生成器，访问器全部使用默认的。然后在svg中添加路径，再以数据作为生成器的参数返回路径字符串。代码:

 1         var width = 600;
 2         var height = 400;
 3
 4         var svg = d3.select("#body")
 5                     .append("svg")
 6                     .attr("width",width)
 7                     .attr("height",height)
 8
 9        var dataList = {
10             source:{
11                 startAngle : 0.2,
12                 endAngle : Math.PI * 0.3,
13                 radius : 100
14             },
15             target:{
16                 startAngle :Math.PI * 1.0,
17                 endAngle : Math.PI * 1.6,
18                 radius : 100
19             }
20         }
21
22
23         //创建一个弦生成器
24         var chord = d3.svg.chord();
25
26         //添加路径
27         svg.append("path")
28             .attr("d",chord(dataList))
29             .attr("transform","translate(200,200)")
30             .attr("fill","yellow")
31             .attr("stroke","black")
32             .attr("stroke-width","3px")

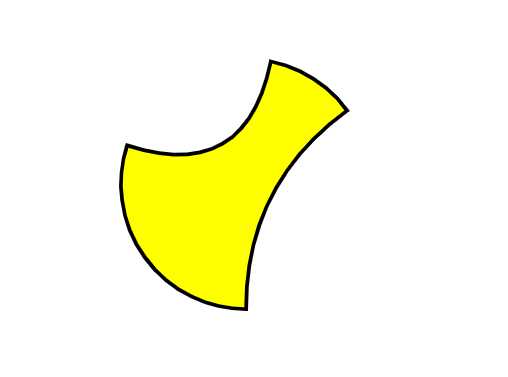

效果图如下:

弦生成器可用于制作弦图，以后会为大家详细介绍。

D3.js 弦生成器(V3版本)

原文：https://www.cnblogs.com/littleSpill/p/10872395.html
