DHCP、DHCP中继、DHCP snooping

时间：2019-05-16 10:36:37 阅读：157 评论：0 收藏：0 [点我收藏+]

一、DHCP
1、例图
技术分享图片

2.配置步骤(如图)
(1).配置接口的 IP 地址。
(2).启用 DHCP 服务。
(3).配置不参与自动分配的 IP 地址。
(4).配置 DHCP 地址池 0，采用动态绑定方式分配 IP 地址。

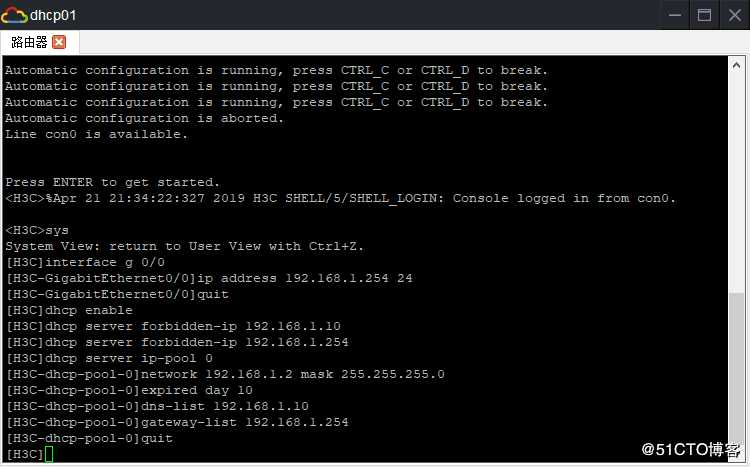

技术分享图片

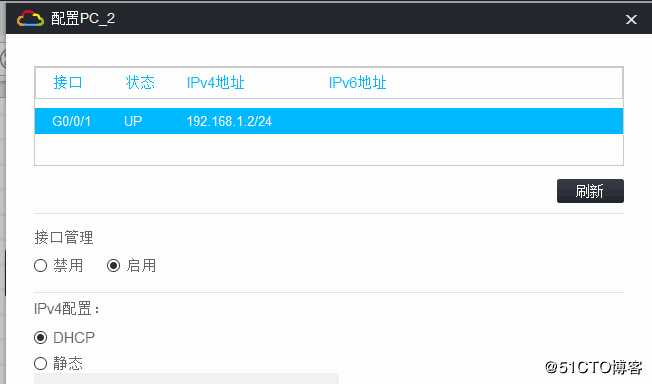

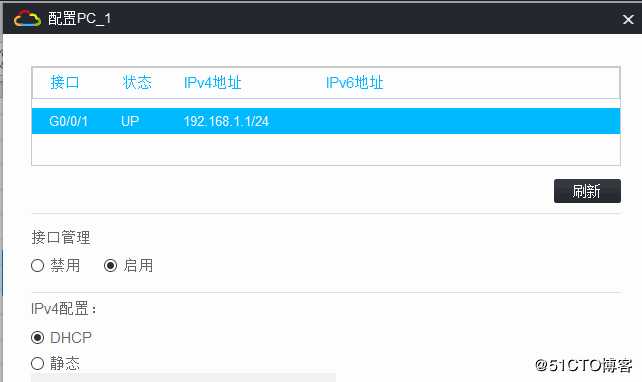

3.测试结果

二.DHCP中继。DHCP服务器在路由器上，而SWA上有3个VLAN，分属于3个不同网段，DHCP的请求报文是广播，因此必须在SWA上设置中继才能够传到路由器。

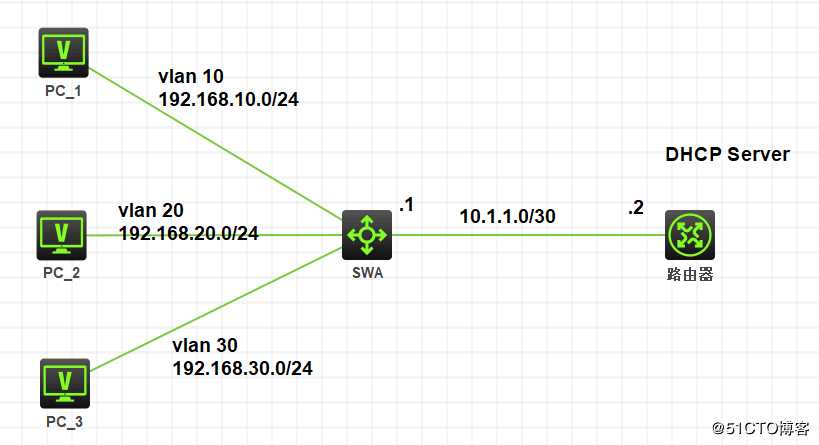

1.如图
技术分享图片

2.配置步骤
(1). 配置路由器
(1-1).启用 DHCP 服务
(1-2).配置 DHCP 地址池 1，为来自 192.168.1.0/24网段内的客户端分配地址。
配置 DHCP 地址池 2，为来自 192.168.20.0/24网段内的客户端分配地址。
配置 DHCP 地址池 3，为来自 192.168.30.0/24网段内的客户端分配地址。
配置静态路由到192.168.0.0/16网段

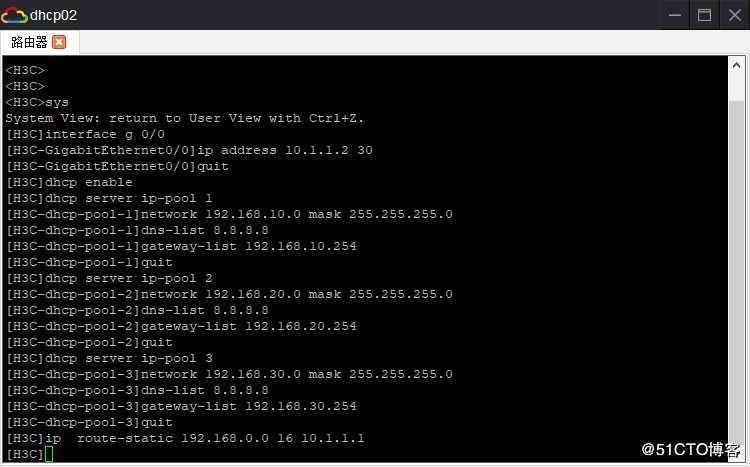

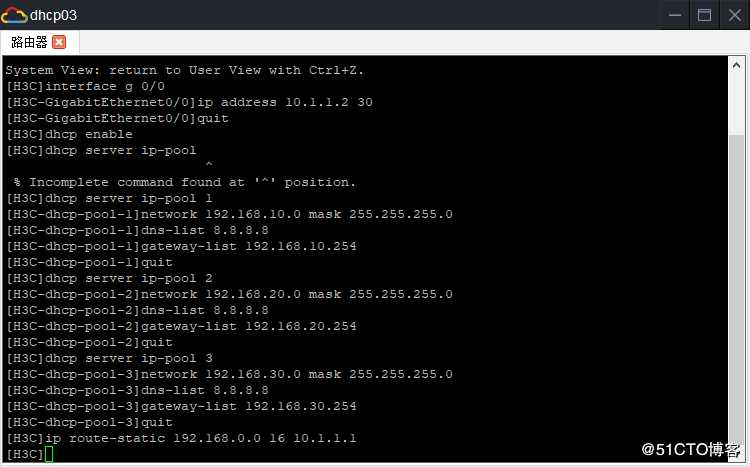

技术分享图片

(2).配置 SWA交换机
(2-1).建立vlan，并且配置各接口的 IP 地址
(2-2).配置DHCP中继
启用 DHCP 服务
配置 VLAN 接口 10 工作在 DHCP 中继模式，配置 DHCP 服务器的地址，配置 VLAN 接口 20 工作在 DHCP 中继模式，配置 VLAN 接口 30 工作在 DHCP 中继模式。

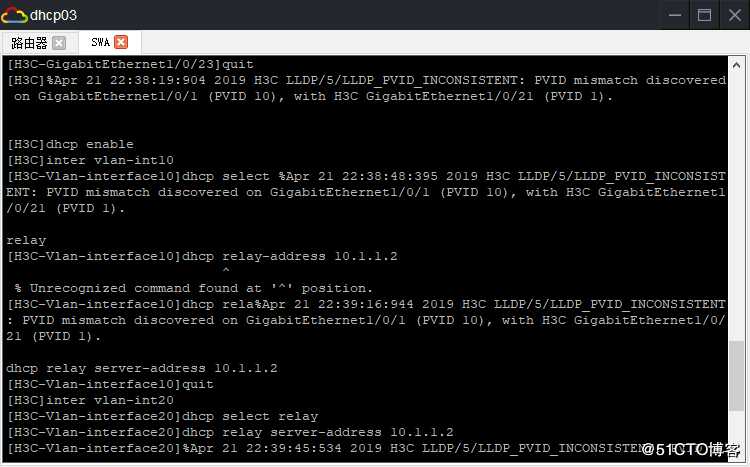

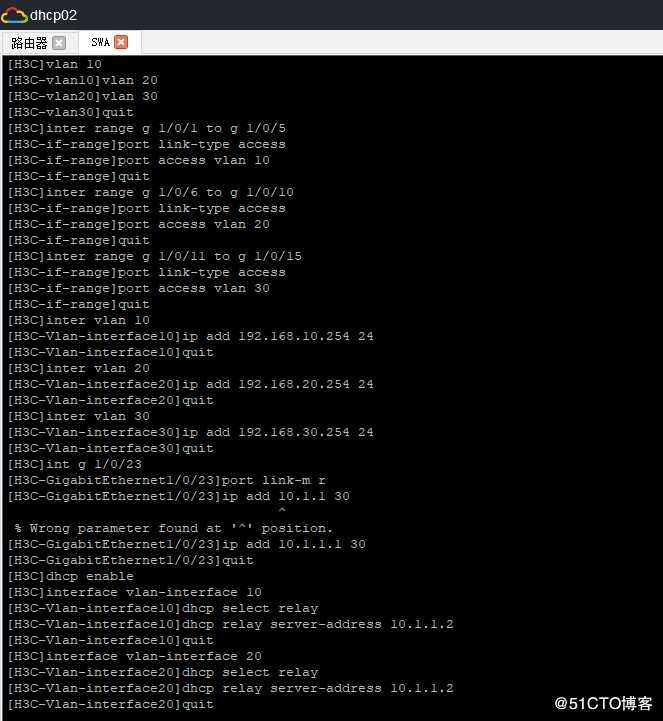

技术分享图片

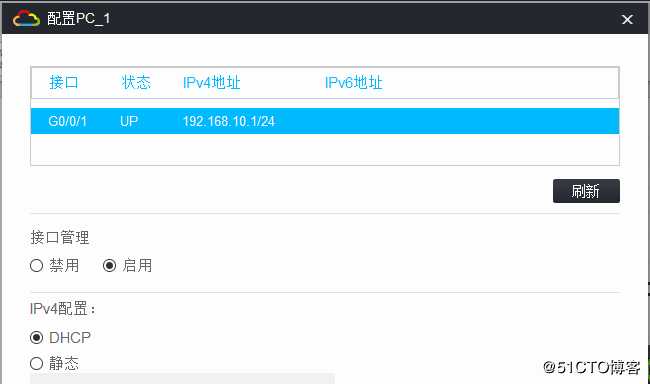

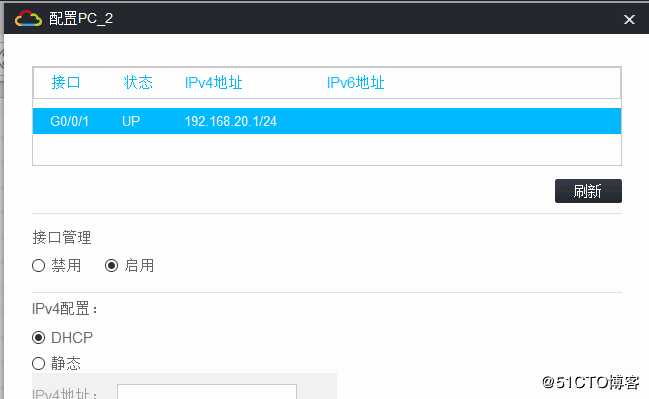

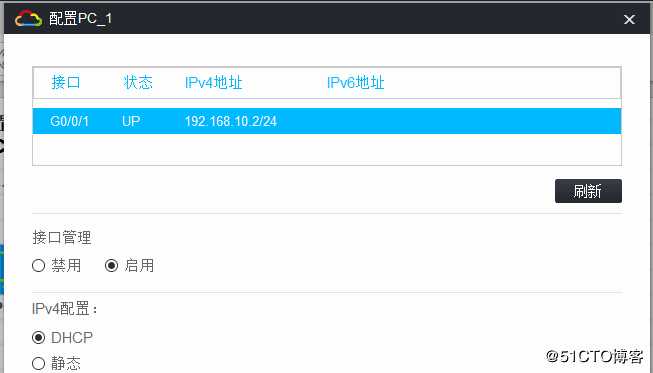

3.测试结果

三.DHCP Snooping。DHCP服务器在路由器上，而SWA上有3个VLAN，分属于3个不同网段，DHCP的请求报文是广播，因此必须在SWA上设置中继才能够传到路由器。伪DHCP Server已经配置好，将发布172.22.1.1-99的地址池，网关172.22.1.254，DNS 9.9.9.9
1.如图
2. 技术分享图片

2.配置步骤
(1).配置路由器。
(1-1). 启用 DHCP 服务。
(1-2).配置 DHCP 地址池 1，为来自 192.168.1.0/24网段内的客户端分配地址
配置 DHCP 地址池 2，为来自 192.168.20.0/24网段内的客户端分配地址。
配置 DHCP 地址池 3，为来自 192.168.30.0/24网段内的客户端分配地址。
(1-3).配置静态路由到192.168.0.0/16网段
技术分享图片

(2). 配置 SWA交换机。
(2-1). 建立vlan，并且配置各接口的 IP 地址
(2-2).配置DHCP中继
启用 DHCP 服务。
配置 VLAN 接口 10 工作在 DHCP 中继模式，配置 DHCP 服务器的地址，配置 VLAN 接口 20 工作在 DHCP 中继模式。配置 VLAN 接口 30 工作在 DHCP 中继模式。
技术分享图片

(3).配置DHCP Snooping（SWB交换机）
(3-1).配置DHCP Snooping
启用 DHCP Snooping 功能
设置 GigabitEthernet1/0/21 端口为信任端口

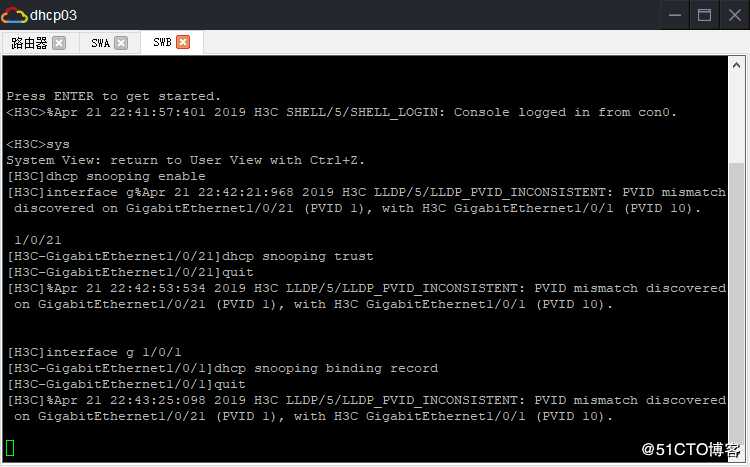

技术分享图片

3、测试结果
技术分享图片
