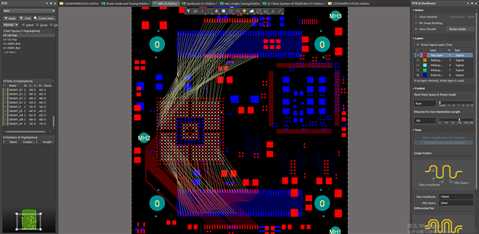

在PCB面板中选择相应的网络，选中飞线，或者按住 Alt 然后鼠标从右下往左上进行框选，选中对应的飞线

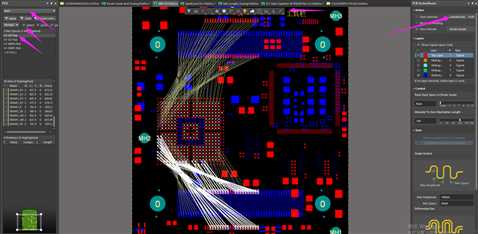

然后点击工具栏中的ActiveRoute进行自动布线，也可以在ActiveRoute面板中，选择布线的层，在点击 ActiveRoute进行自动布线，效果如下：

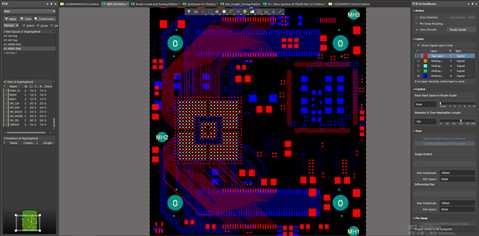

使用相同的步骤，完成所有飞线网络的连接，效果如下图所示，总共166个网络的所有布线，不到1分钟，就能完成，大大的提升了工作效率，在自动布线完成后，需要在仔细检查，不如意的地方，可以使用自带的修线功能进行修正：

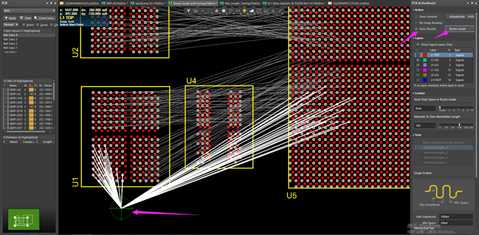

选择需要布线的飞线，然后在 ActiveRoute 面板中，点击 Route Guide 按钮，之后飞线会变成一束，

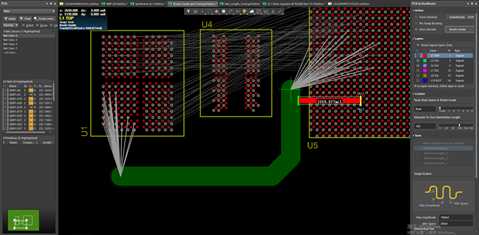

然后从绿色圆圈的位置，开始绘制“管道”，在绘制过程中，可以通过按 ↑ ↓ 方向键，来调整管道的大小，从而允许走线更多的展开或更紧密的包装。

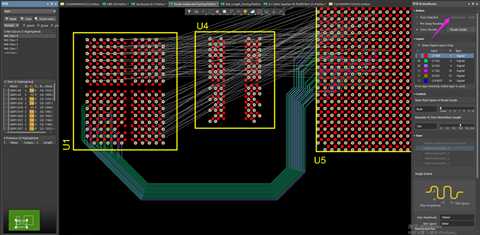

确定管道走向后，然后点击鼠标右键，完成管道绘制，再点击ActiveRoute键，进行布线，布线效果如下图所示，走线的路径基本和管道的路径一致；
