OSPF基本配置实践

时间：2019-06-03 15:39:23 阅读：109 评论：0 收藏：0 [点我收藏+]

OSPF（Open Shortest Path First），目前IGP中应用最广、性能最优的一个协议，具有如下特点：
1.可适应大规模网络
2.路由变化收敛速度快
3.无路由自环
4.支持变长子网掩码VLSM
5.支持等值路由
6.支持区域划分
7.提供路由分级管理
8.支持验证
9.支持以组播地址发送协议

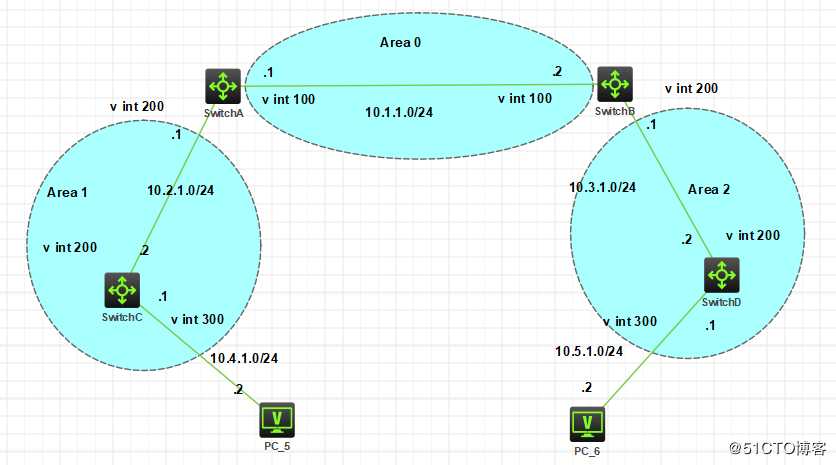

一.配置步骤
技术分享图片

（1）配置各接口的IP地址（略）
例SwitchA：
<H3C>sys
[H3C]hos tname SwitchA
[SwitchA]vlan 100
[S witchA-vlan 100]port g 1/0/10
[SwitchA-vlan 100]quit
[SwitchA]vlan 200
[S witchA-vlan200]port g 1/0/20
[S witchA-vlan200]quit
[SwitchA]inter vlan 100
[SwitchA-Vlan-interface100]ip add 10.1.1.2 24
[S witchA-Vlan-interface100]quit
[SwitchA]inter vlan 200
[SwitchA-Vlan-interface200]ip add 10.2.1.1 24
[SwitchA-Vlan-interface200]quit
[SwitchA]
(2) 配置OSPF基本配置

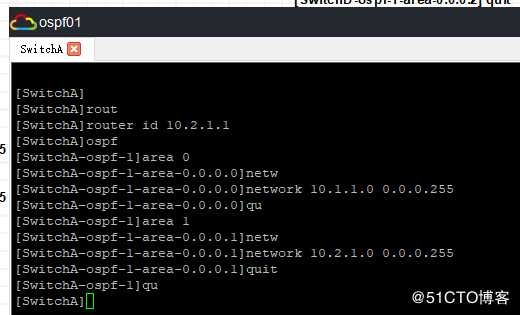

1.配置 SwitchA
技术分享图片

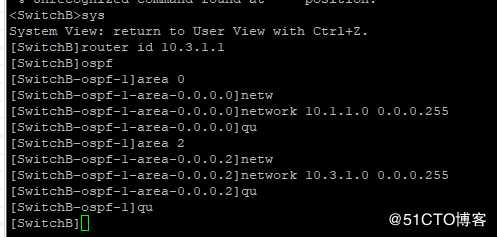

2.配置SwitchB
技术分享图片

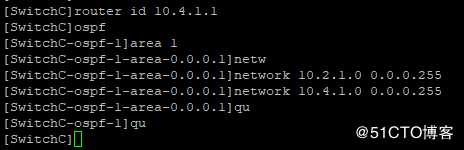

3.配置SwitchC
技术分享图片

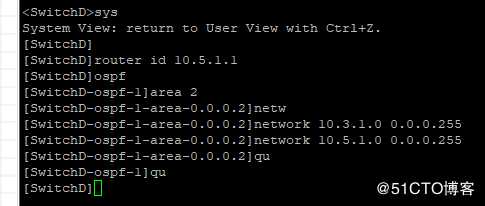

4.配置SwitchD
技术分享图片

(3)验证配置
查看SwitchA的OSPF邻居。
[SwitchA]display ospf peer verbose
查看SwitchA的OSPF路由信息。
[SwitchA]display ospf routing
查看SwitchD的OSPF路由信息。
[SwitchD]display ospf routing
在Switch D上使用Ping进行测试连通性。
[SwitchD]ping 10.4.1.1
