结构型模式描述如何将类或对象按某种布局组成更大的结构。它分为类结构型模式和对象结构型模式,前者采用继承机制来组织接口和类,后者釆用组合或聚合来组合对象。
由于组合关系或聚合关系比继承关系耦合度低,满足“合成复用原则”,所以对象结构型模式比类结构型模式具有更大的灵活性。
结构型模式分为以下 7 种:
以上 7 种结构型模式,除了适配器模式分为类结构型模式和对象结构型模式两种,其他的全部属于对象结构型模式,下面我会分别、详细地介绍它们的特点、结构与应用。
在有些情况下,一个客户不能或者不想直接访问另一个对象,这时需要找一个中介帮忙完成某项任务,这个中介就是代理对象。
代理模式的定义:由于某些原因需要给某对象提供一个代理以控制对该对象的访问。这时,访问对象不适合或者不能直接引用目标对象,代理对象作为访问对象和目标对象之间的中介。
代理模式的主要优点有:
其主要缺点是:
代理模式的结构比较简单,主要是通过定义一个继承抽象主题的代理来包含真实主题,从而实现对真实主题的访问,下面来分析其基本结构和实现方法。
1. 模式的结构
代理模式的主要角色如下。

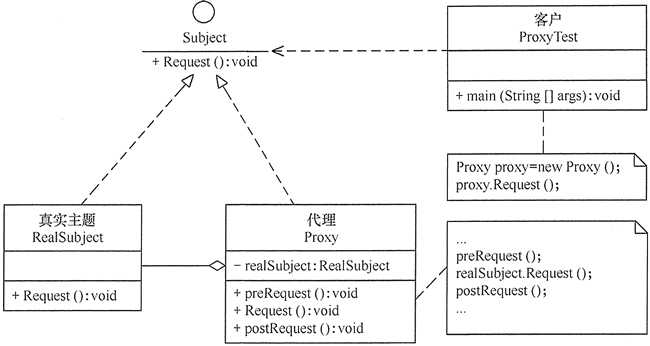

其结构图如图 1 所示。
代理模式的结构图
图1 代理模式的结构图
前面分析了代理模式的结构与特点,现在来分析以下的应用场景。
在前面介绍的代理模式中,代理类中包含了对真实主题的引用,这种方式存在两个缺点。
在现实生活中,经常出现两个对象因接口不兼容而不能在一起工作的实例,这时需要第三者进行适配。
在软件设计中也可能出现:需要开发的具有某种业务功能的组件在现有的组件库中已经存在,但它们与当前系统的接口规范不兼容,如果重新开发这些组件成本又很高,这时用适配器模式能很好地解决这些问题。
适配器模式(Adapter)的定义如下:将一个类的接口转换成客户希望的另外一个接口,使得原本由于接口不兼容而不能一起工作的那些类能一起工作。适配器模式分为类结构型模式和对象结构型模式两种,前者类之间的耦合度比后者高,且要求程序员了解现有组件库中的相关组件的内部结构,所以应用相对较少些。
该模式的主要优点如下。
其缺点是:对类适配器来说,更换适配器的实现过程比较复杂。
类适配器模式可采用多重继承方式实现,如 C++ 可定义一个适配器类来同时继承当前系统的业务接口和现有组件库中已经存在的组件接口;Java 不支持多继承,但可以定义一个适配器类来实现当前系统的业务接口,同时又继承现有组件库中已经存在的组件。
对象适配器模式可釆用将现有组件库中已经实现的组件引入适配器类中,该类同时实现当前系统的业务接口。现在来介绍它们的基本结构。
1. 模式的结构
适配器模式(Adapter)包含以下主要角色。

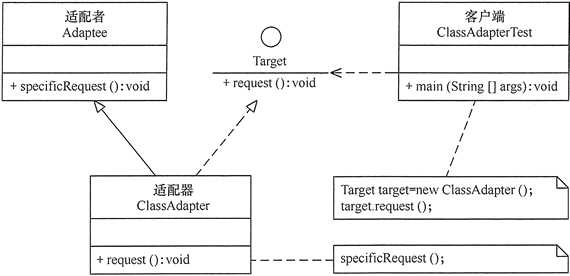

类适配器模式的结构图如图 1 所示。
类适配器模式的结构图
图1 类适配器模式的结构图

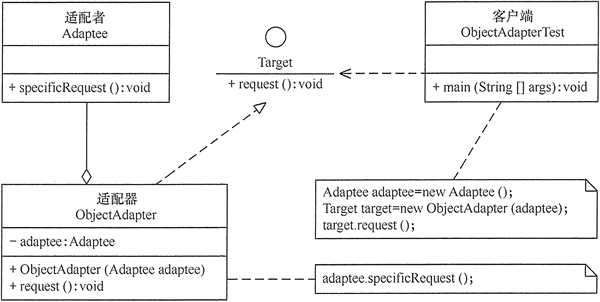

对象适配器模式的结构图如图 2 所示。
对象适配器模式的结构图
图2 对象适配器模式的结构图
适配器模式(Adapter)通常适用于以下场景。
适配器模式(Adapter)可扩展为双向适配器模式,双向适配器类既可以把适配者接口转换成目标接口,也可以把目标接口转换成适配者接口,其结构图如图 3 所示。
在现实生活中,某些类具有两个或多个维度的变化,如图形既可按形状分,又可按颜色分。如何设计类似于 Photoshop 这样的软件,能画不同形状和不同颜色的图形呢?如果用继承方式,m 种形状和 n 种颜色的图形就有 m×n 种,不但对应的子类很多,而且扩展困难。
当然,这样的例子还有很多,如不同颜色和字体的文字、不同品牌和功率的汽车、不同性别和职业的男女、支持不同平台和不同文件格式的媒体播放器等。如果用桥接模式就能很好地解决这些问题。
桥接(Bridge)模式的定义如下:将抽象与实现分离,使它们可以独立变化。它是用组合关系代替继承关系来实现,从而降低了抽象和实现这两个可变维度的耦合度。
桥接(Bridge)模式的优点是:
缺点是:由于聚合关系建立在抽象层,要求开发者针对抽象化进行设计与编程,这增加了系统的理解与设计难度。
可以将抽象化部分与实现化部分分开,取消二者的继承关系,改用组合关系。
桥接(Bridge)模式包含以下主要角色。
其结构图如图 1 所示。
在现实生活中,常常需要对现有产品增加新的功能或美化其外观,如房子装修、相片加相框等。在软件开发过程中,有时想用一些现存的组件。这些组件可能只是完成了一些核心功能。但在不改变其结构的情况下,可以动态地扩展其功能。所有这些都可以釆用装饰模式来实现。
装饰(Decorator)模式的定义:指在不改变现有对象结构的情况下,动态地给该对象增加一些职责(即增加其额外功能)的模式,它属于对象结构型模式。
装饰(Decorator)模式的主要优点有:
其主要缺点是:装饰模式增加了许多子类,如果过度使用会使程序变得很复杂。
通常情况下,扩展一个类的功能会使用继承方式来实现。但继承具有静态特征,耦合度高,并且随着扩展功能的增多,子类会很膨胀。如果使用组合关系来创建一个包装对象(即装饰对象)来包裹真实对象,并在保持真实对象的类结构不变的前提下,为其提供额外的功能,这就是装饰模式的目标。下面来分析其基本结构和实现方法。
装饰模式主要包含以下角色。
装饰模式的结构图如图 1 所示。
前面讲解了关于装饰模式的结构与特点,下面介绍其适用的应用场景,装饰模式通常在以下几种情况使用。
装饰模式在Java语言中的最著名的应用莫过于Java I/O 标准库的设计了。例如,InputStream 的子类 FilterInputStream,OutputStream 的子类 FilterOutputStream,Reader 的子类 BufferedReader 以及 FilterReader,还有 Writer 的子类 BufferedWriter、FilterWriter 以及 PrintWriter 等,它们都是抽象装饰类。
下面代码是为 FileReader 增加缓冲区而采用的装饰类 BufferedReader 的例子:
BufferedReader in=new BufferedReader(new FileReader("filename.txtn)); String s=in.readLine();
装饰模式所包含的 4 个角色不是任何时候都要存在的,在有些应用环境下模式是可以简化的,如以下两种情况。
(1) 如果只有一个具体构件而没有抽象构件时,可以让抽象装饰继承具体构件,其结构图如图 2 所示。
(2) 如果只有一个具体装饰时,可以将抽象装饰和具体装饰合并,其结构图如图 3 所示。
在现实生活中,常常存在办事较复杂的例子,如办房产证或注册一家公司,有时要同多个部门联系,这时要是有一个综合部门能解决一切手续问题就好了。
软件设计也是这样,当一个系统的功能越来越强,子系统会越来越多,客户对系统的访问也变得越来越复杂。这时如果系统内部发生改变,客户端也要跟着改变,这违背了“开闭原则”,也违背了“迪米特法则”,所以有必要为多个子系统提供一个统一的接口,从而降低系统的耦合度,这就是外观模式的目标。
图 1 给出了客户去当地房产局办理房产证过户要遇到的相关部门。
外观(Facade)模式的定义:是一种通过为多个复杂的子系统提供一个一致的接口,而使这些子系统更加容易被访问的模式。该模式对外有一个统一接口,外部应用程序不用关心内部子系统的具体的细节,这样会大大降低应用程序的复杂度,提高了程序的可维护性。
外观(Facade)模式是“迪米特法则”的典型应用,它有以下主要优点。
外观(Facade)模式的主要缺点如下。
外观(Facade)模式的结构比较简单,主要是定义了一个高层接口。它包含了对各个子系统的引用,客户端可以通过它访问各个子系统的功能。现在来分析其基本结构和实现方法。
外观(Facade)模式包含以下主要角色。
其结构图如图 2 所示。
通常在以下情况下可以考虑使用外观模式。
在外观模式中,当增加或移除子系统时需要修改外观类,这违背了“开闭原则”。如果引入抽象外观类,则在一定程度上解决了该问题,其结构图如图 3 所示。
在面向对象程序设计过程中,有时会面临要创建大量相同或相似对象实例的问题。创建那么多的对象将会耗费很多的系统资源,它是系统性能提高的一个瓶颈。例如,围棋和五子棋中的黑白棋子,图像中的坐标点或颜色,局域网中的路由器、交换机和集线器,教室里的桌子和凳子等。这些对象有很多相似的地方,如果能把它们相同的部分提取出来共享,则能节省大量的系统资源,这就是享元模式的产生背景。
享元(Flyweight)模式的定义:运用共享技术来有効地支持大量细粒度对象的复用。它通过共享已经存在的又橡来大幅度减少需要创建的对象数量、避免大量相似类的开销,从而提高系统资源的利用率。
享元模式的主要优点是:相同对象只要保存一份,这降低了系统中对象的数量,从而降低了系统中细粒度对象给内存带来的压力。
其主要缺点是:
享元模式中存在以下两种状态:
享元模式的主要角色有如下。
图 1 是享元模式的结构图。图中的 UnsharedConcreteFlyweight 是与淳元角色,里面包含了非共享的外部状态信息 info;而 Flyweight 是抽象享元角色,里面包含了享元方法 operation(UnsharedConcreteFlyweight state),非享元的外部状态以参数的形式通过该方法传入;ConcreteFlyweight 是具体享元角色,包含了关键字 key,它实现了抽象享元接口;FlyweightFactory 是享元工厂角色,它逝关键字 key 来管理具体享元;客户角色通过享元工厂获取具体享元,并访问具体享元的相关方法。
在现实生活中,存在很多“部分-整体”的关系,例如,大学中的部门与学院、总公司中的部门与分公司、学习用品中的书与书包、生活用品中的衣月艮与衣柜以及厨房中的锅碗瓢盆等。在软件开发中也是这样,例如,文件系统中的文件与文件夹、窗体程序中的简单控件与容器控件等。对这些简单对象与复合对象的处理,如果用组合模式来实现会很方便。
组合(Composite)模式的定义:有时又叫作部分-整体模式,它是一种将对象组合成树状的层次结构的模式,用来表示“部分-整体”的关系,使用户对单个对象和组合对象具有一致的访问性。
组合模式的主要优点有:
其主要缺点是:
组合模式的结构不是很复杂,下面对它的结构和实现进行分析。
组合模式包含以下主要角色。
组合模式分为透明式的组合模式和安全式的组合模式。
(1) 透明方式:在该方式中,由于抽象构件声明了所有子类中的全部方法,所以客户端无须区别树叶对象和树枝对象,对客户端来说是透明的。但其缺点是:树叶构件本来没有 Add()、Remove() 及 GetChild() 方法,却要实现它们(空实现或抛异常),这样会带来一些安全性问题。其结构图如图 1 所示。
(2) 安全方式:在该方式中,将管理子构件的方法移到树枝构件中,抽象构件和树叶构件没有对子对象的管理方法,这样就避免了上一种方式的安全性问题,但由于叶子和分支有不同的接口,客户端在调用时要知道树叶对象和树枝对象的存在,所以失去了透明性。其结构图如图 2 所示。
前面分析了组合模式的结构与特点,下面分析它适用的以下应用场景。
如果对前面介绍的组合模式中的树叶节点和树枝节点进行抽象,也就是说树叶节点和树枝节点还有子节点,这时组合模式就扩展成复杂的组合模式了,如 Java AWT/Swing中的简单组件 JTextComponent 有子类 JTextField、JTextArea,容器组件 Container 也有子类 Window、Panel。复杂的组合模式的结构图如图 3 所示。
