MAC/PHY与MII(GMII/SGMII/RGMII)(一)

时间:2019-06-05 12:08:17      阅读:307      评论:0      收藏:0      [点我收藏+]

主要介绍以太网的MAC(Media Access Control,即媒体访问控制子层协议)和PHY(物理层)之间的MII(Media Independent Interface ,媒体独立接口),以及MII的各种衍生版本——GMII、SGMII、RMII、RGMII等。

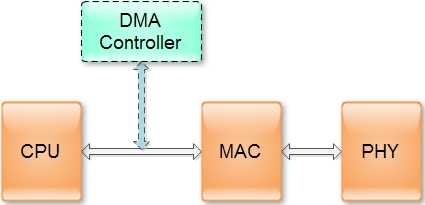

从硬件的角度看,以太网接口电路主要由MAC(Media Access Control)控制器和物理层接口PHY(Physical Layer,PHY)两大部分构成。如下图所示:

技术分享图片

DMA控制器通常属于CPU的一部分,用虚线放在这里是为了表示DMA控制器可能会参与到网口数据传输中。

但是,在实际的设计中以上三部分并不一定独立分开的。 由于PHY整合了大量模拟硬件,而MAC是典型的全数字器件。考虑到芯片面积及模拟/数字混合架构的原因,通常将MAC集成进微控制器而将PHY留在片外。更灵活、密度更高的芯片技术已经可以实现MAC和PHY的单芯片整合。可分为下列几种类型:

CPU集成MAC与PHY,目前来说并不多见。

技术分享图片

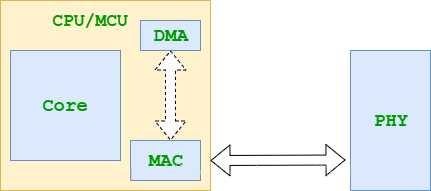

CPU集成MAC,PHY采用独立芯片,比较常见。

技术分享图片

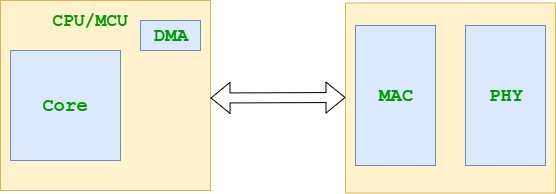

CPU不集成MAC与PHY,MAC与PHY采用集成芯片,比较常见。

技术分享图片

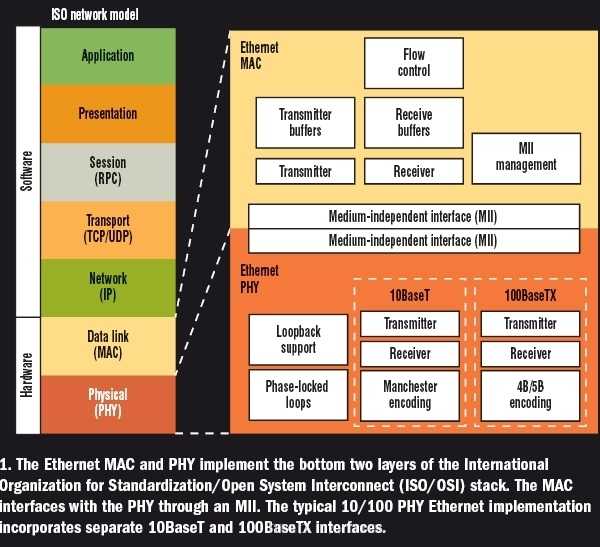

MAC及PHY工作在OSI七层模型的数据链路层和物理层,具体如下:

技术分享图片













MAC/PHY与MII(GMII/SGMII/RGMII)(一)

原文:https://www.cnblogs.com/YINBin/p/10978555.html
