Prometheus容器监控环境部署(下)

时间:2019-06-06 14:54:46      阅读:271      评论:0      收藏:0      [点我收藏+]



上文已经基本完成了环境的搭建,prometheus可以以https的方式从node_exporter和cAdvisor上pull到数据,访问grafana时也可以以https的方式访问,安全性得到了一定的保障,但还存在一些问题,本节将继续完善




一、分析与改进

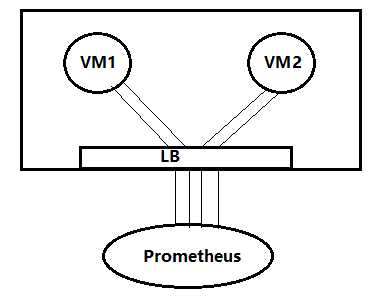

目前架构为

技术分享图片

VM1和VM2分别开启两端口向外暴露,在LB上开四个端口分别去对应VM1/VM2上的端口,

由prometheus去连接LB上的四个端口,从而获取监控数据。

但是,LB上做的是NAT端口转发,任何IP都可以去连接这个四个端口,并且无身份验证,因此增加了安全风险

所以需要在LB上设定,仅可以运行prometheus的IP访问这四个端口

可以访问 https://LBIP:18008  https://LBIP:19101检查是否可以访问

【问题】在LB上无法限定某个特定IP访问,因此需要借助NSG来实现

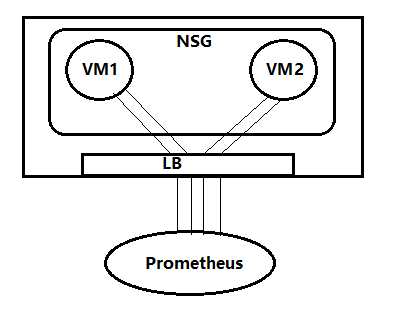

新方案

技术分享图片

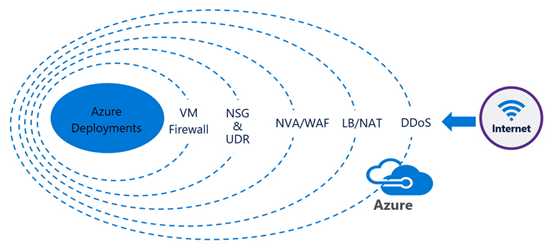

先介绍一下AZURE上的NSG:

NSG是网络安全组,VM和网络的连接、不同子网间的通信均可以通过NSG进行限制,介于VM 和 LB/NAT之间

我们可以利用NSG来对从LB来的流量做限定

技术分享图片

应用到本方案中:为VM1/VM2添加NSG,NSG会对LB上任何端口转发来的流量做限定

在NSG上开启只允许某个特定IP访问VM1/VM2上的指定端口即可实现。

二、实现步骤

1、在VM1/VM2所在的资源组中创建一个NSG

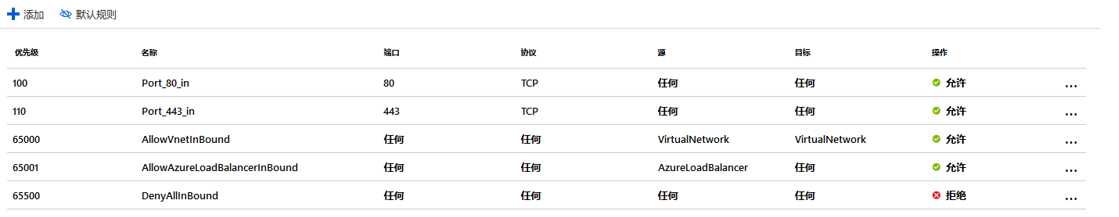

2、在NSG中添加 允许80和443端口的入站规则,保证原来的网站可以正常访问

技术分享图片

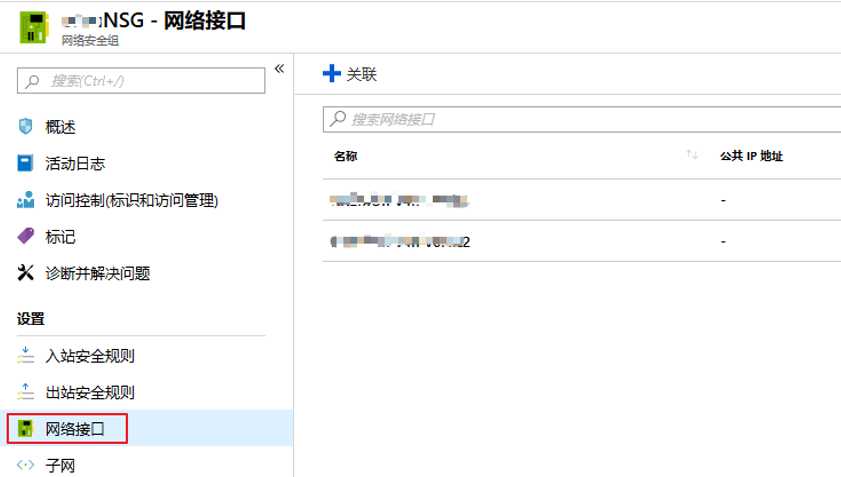

3、将VM1/VM2的网卡关联到新创建的NSG中

技术分享图片

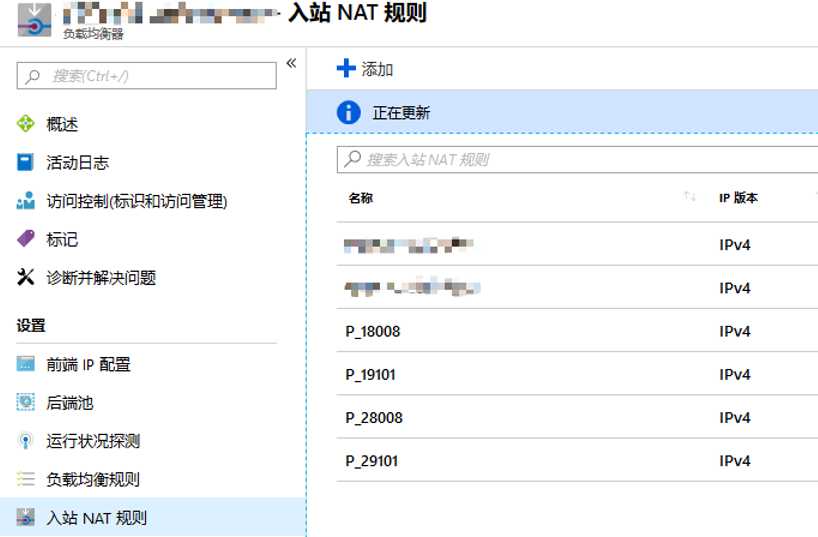

4、检查LB上的NAT入站规则的端口,18008/19101/28008/29101

技术分享图片

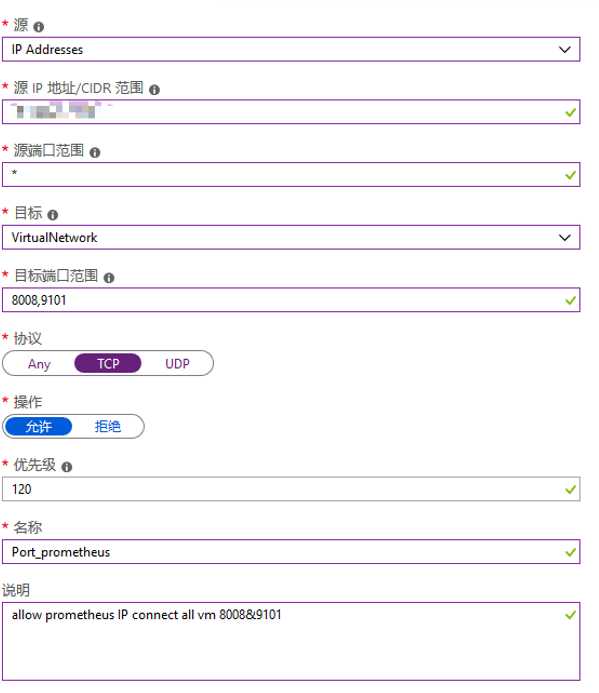

5、在新创建的NSG上创建入站规则,只允许特定IP访问VM1/VM2的特定端口

技术分享图片

6、检查prometheus是否可以连接node_exporter和cAdvisor

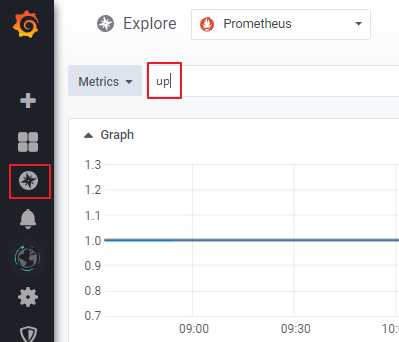

登陆grafana查询各个节点状态

技术分享图片

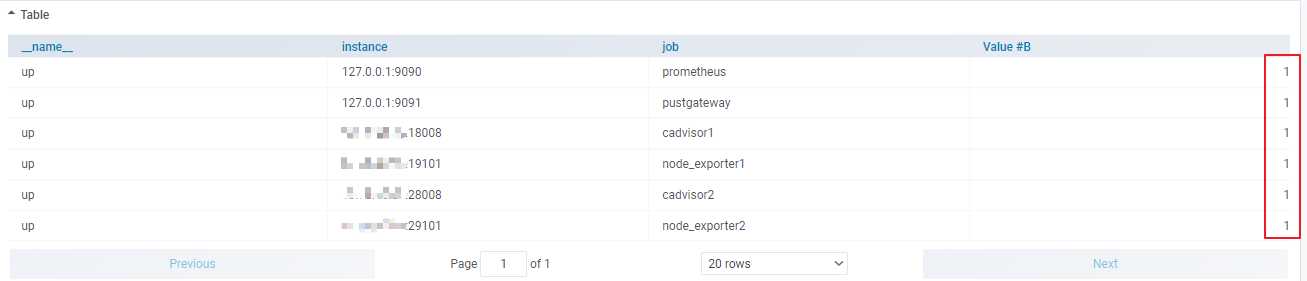

显示1证明连接正常

技术分享图片

再去用其他任何IP访问:

https://LBIP:19101

https://LBIP:18008

https://LBIP:29101

https://LBIP:28008

访问失败表示成功!



7、收尾

检查prometheus server的NSG对外开放了哪些端口,最终只允许开放443端口,其余端口一律禁止!



【总结】

1、在部署prometheus时,遇到了
