ACS712电流传感器应用

时间：2019-06-09 19:38:33 阅读：171 评论：0 收藏：0 [点我收藏+]

1. 原理图

技术分享图片

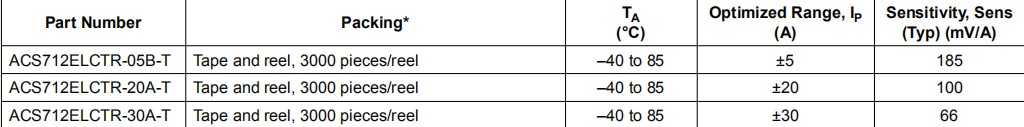

其中第7脚输出的是电压值，那么电压值和测量的电流什么关系？看下图，有3个量程，我用的是20A电流的，100mv电压对应1A电流

技术分享图片

看下图，不同的温度会有影响，不过区别不大

技术分享图片

最后计算的公式是电压U= 电流I * 0.1V + 2.5V

原文：https://www.cnblogs.com/429512065qhq/p/10994408.html
