SpringMVC架构

时间:2019-06-16 22:25:46      阅读:120      评论:0      收藏:0      [点我收藏+]

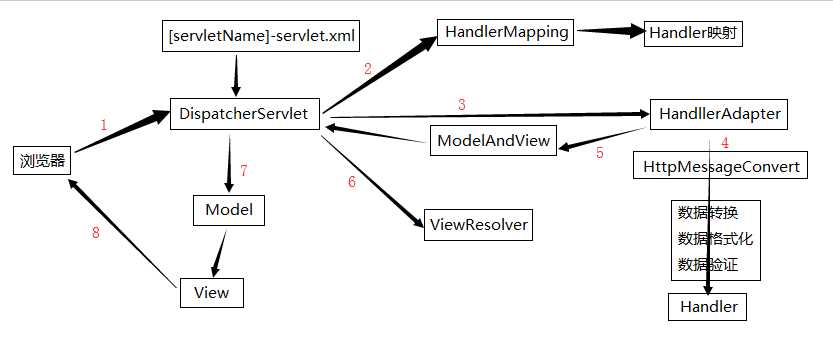

1、springMVC请求到响应流程图

技术分享图片

请求过程如下

a、用户发送请求到达前端控制器DispatcherServlet

b、DispatcherServlet将请求发送给处理器映射器HandlerMapping

c、HandlerMapping根据url找到具体的处理器,生成处理器对象和拦截器(如果有拦截器)一并返回给DispatcherServlet

d、DispatcherServlet通过HandlerAdapter调用合适的handler进行处理

e、执行handler,handler执行完毕,会返回一个ModelAndView给HandlerAdapter

f、HandlerAdapter将ModelAndView返回给DispatcherServlet

g、DispatcherServlet将ModelAndView传递给视图解析器ViewResolver

h、ViewResolver解析并返回具体的View

i、DispatcherServlet对view进行渲染,将模型数据填充至视图

j、DispatcherServlet响应用户请求



SpringMVC架构
