DCN多VLAN无线网络基本配置

时间：2019-06-23 19:29:29 阅读：122 评论：0 收藏：0 [点我收藏+]

根据技能大赛无线AP题目的配置要求，DCWS无线交换机又称AC无线控制器，需要配置多个VLAN，在此总结了基本配置的三个部分。
第一部分：

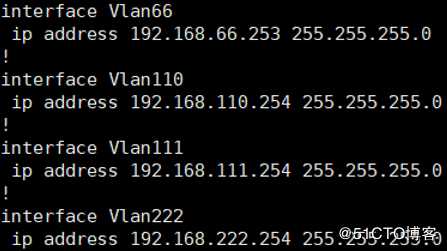

1.配置VLAN和接口IP，VLAN66用于连接三层交换机DCRS，VLAN110用于连接无线AP，VLAN111和VLAN222为用户数据VLAN。
技术分享图片

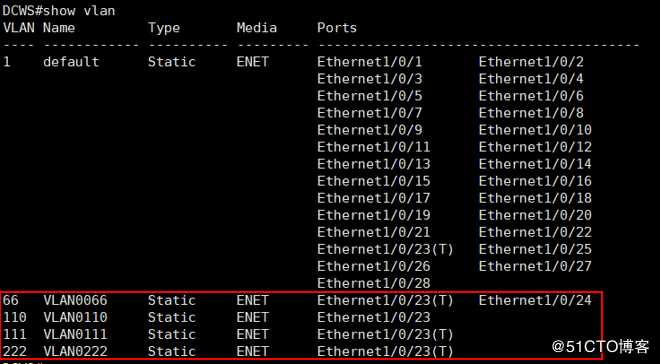

2.将接入AP的接口配置为Trunk，无线AP接在DCWS的23号口上，并配置本质VLAN110。
技术分享图片

第二部分：

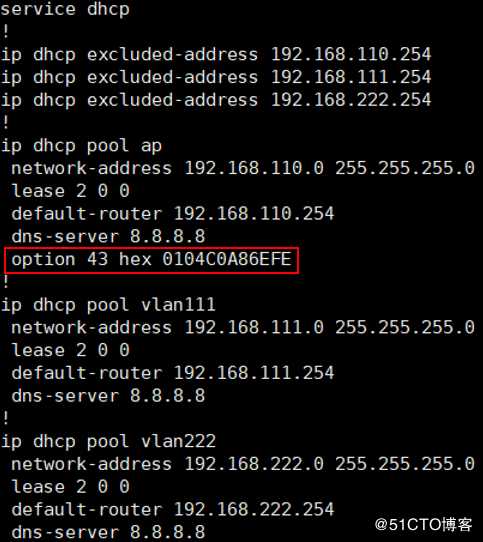

开启DHCP功能，配置DHCP服务，配置AP所在VLAN的DHCP服务时应静态指定AC的IP地址（0101是固定值，后边的是IP地址的16进制表现形式，最多跟4个AC地址），其他VLAN的DHCP服务配置可根据题目要求来进行配置。
技术分享图片

第三部分：

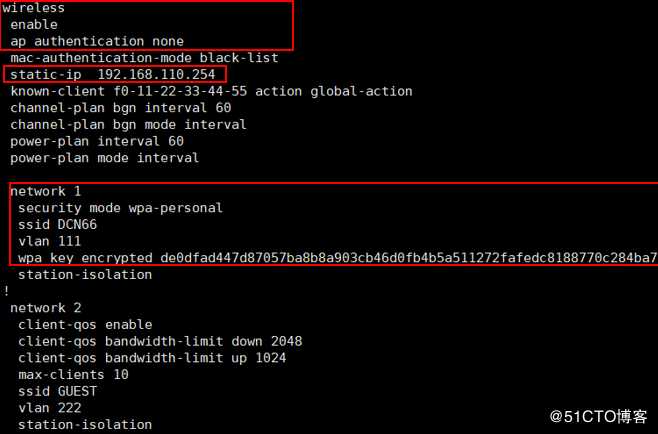

配置无线网络，首先需要启用DCWS的无线功能，将AP认证模式设置为不认证，指定无线模块的地址即AP所在VLAN的网关地址，network1为无线网络1（共可以配置16个无线网络即network1-16），这一块需要配置无线网络的名称（SSID），无线网络的加密方式以及无线密码，并配置无线网络所属的VLAN。
技术分享图片

DCN多VLAN无线网络基本配置

原文：https://blog.51cto.com/13589013/2412454
