1、IDEA中本身不带activiti，需要自己安装下载。
打开IDEA中File列表下的Settings
输入actiBPM，然后点击下面的Search...搜索
点击Install 下载
下载结束后应用保存，然后重启IDEA

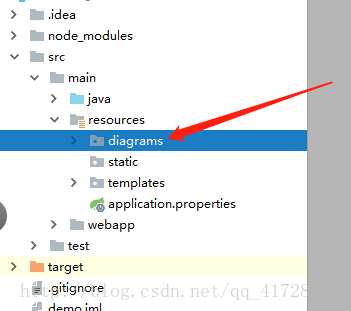

创建个文件夹

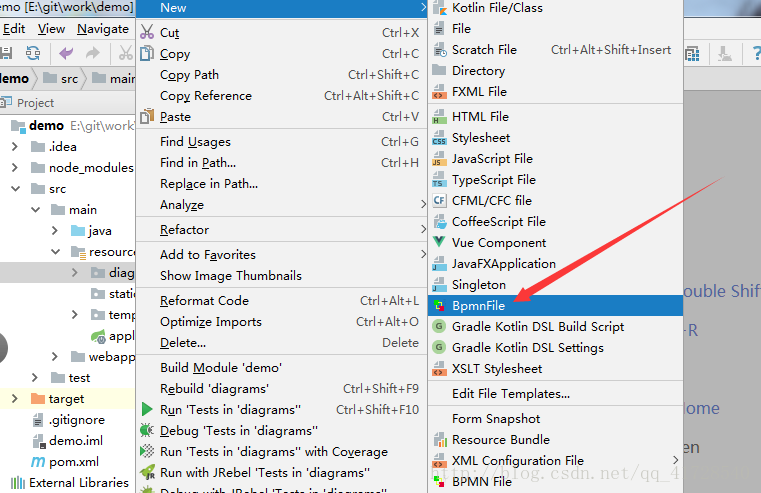

右键new，点击BpmnFeil,然后取个名

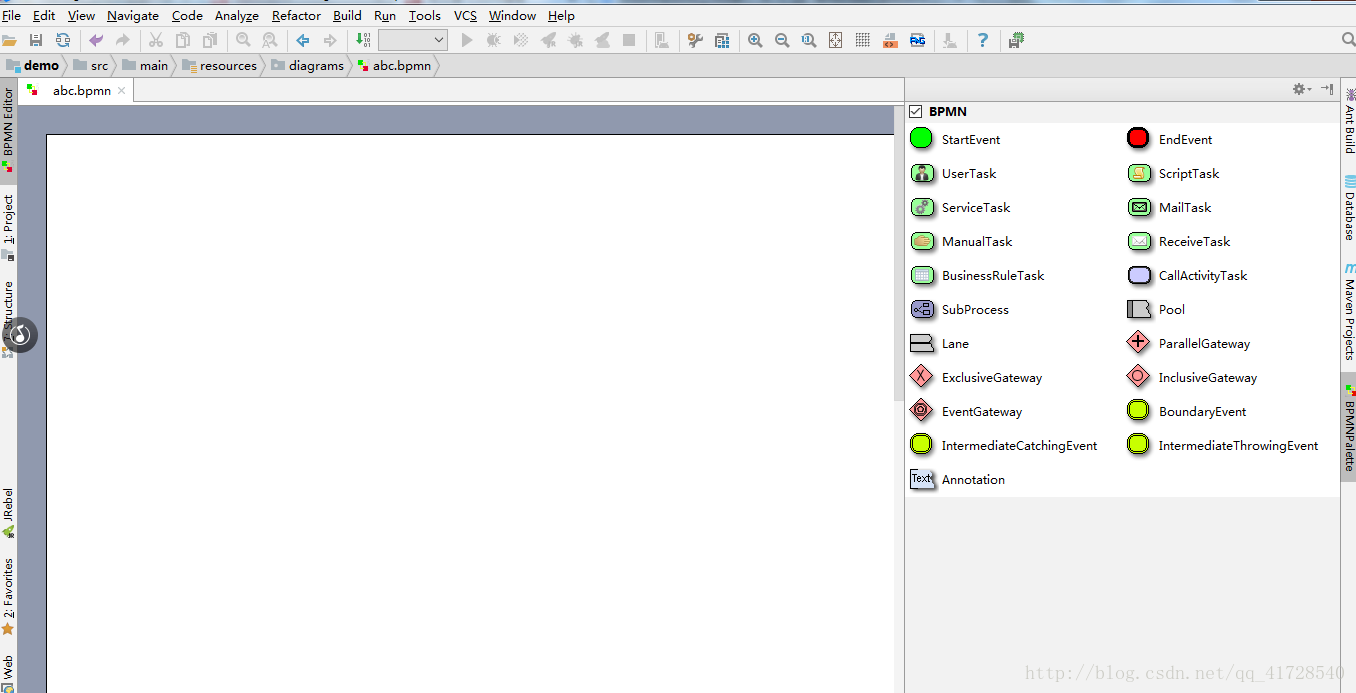

会出现界面

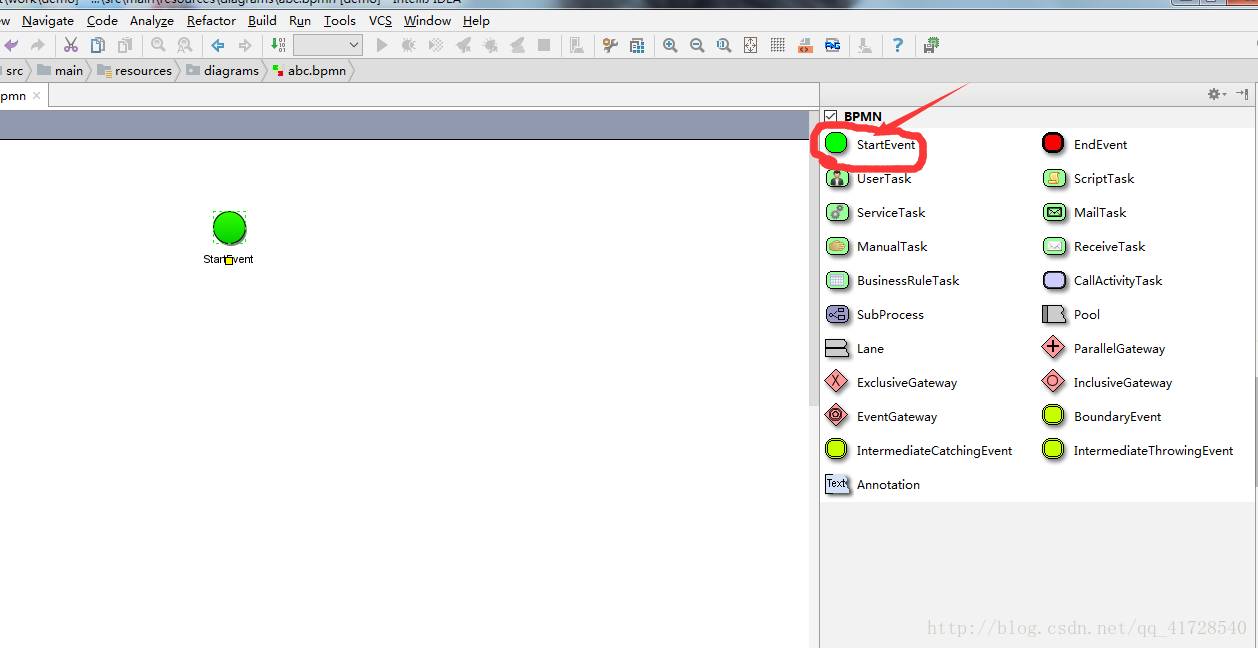

鼠标左键拖拽StartEvent到界面上，同样再弄几个其他图标
鼠标放到图标中心会变成黑白扇形，拖拽连线到另一个图标进行画图

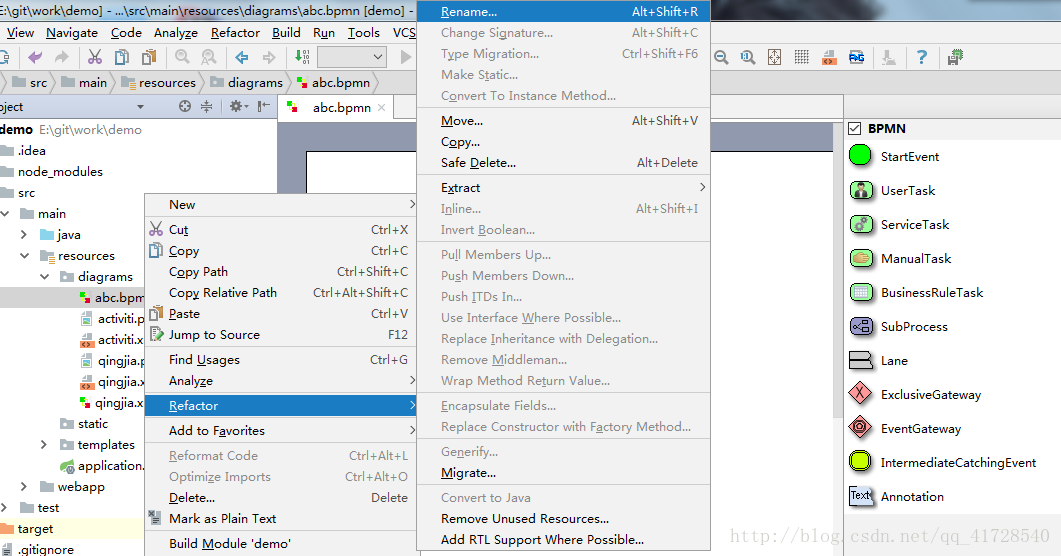

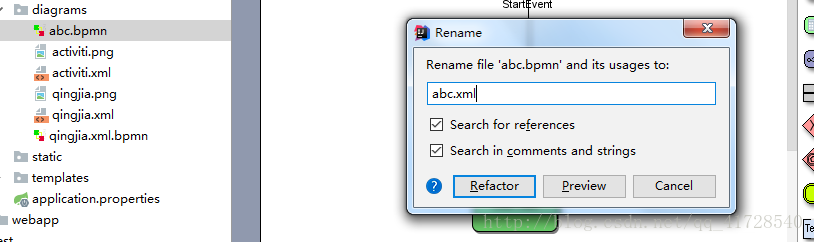

右键进行改名，把后缀改为.xml结尾

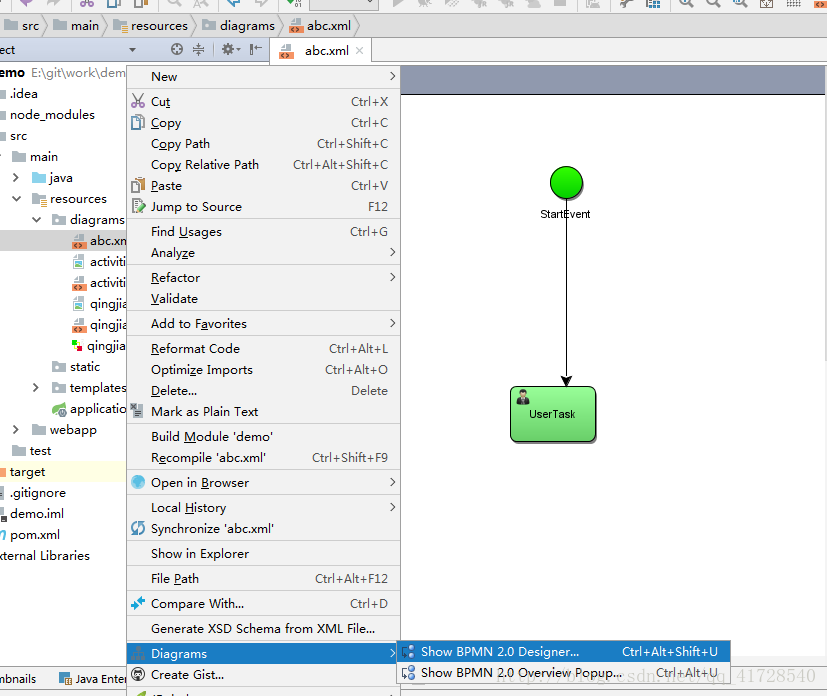

接着

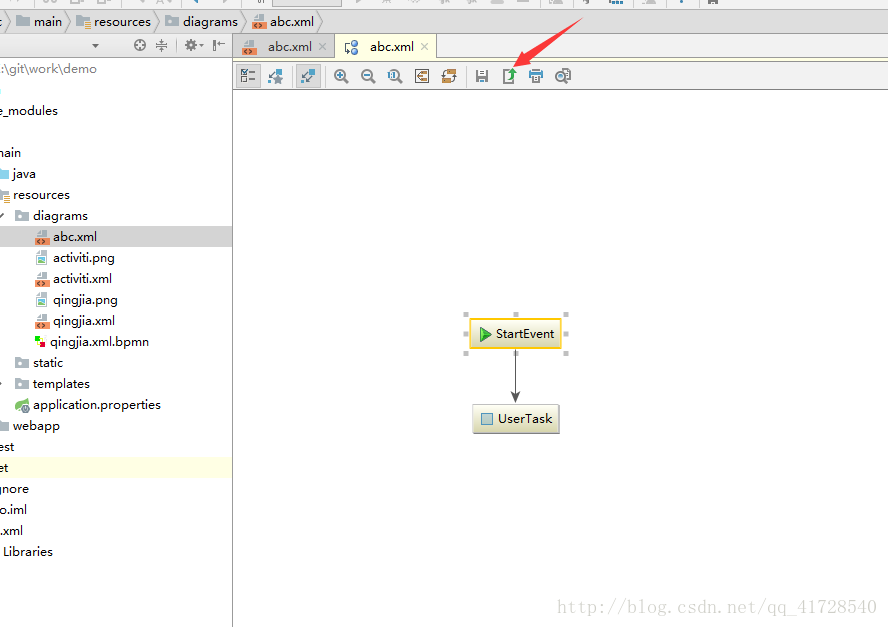

出现这个界面点击箭头指的图标

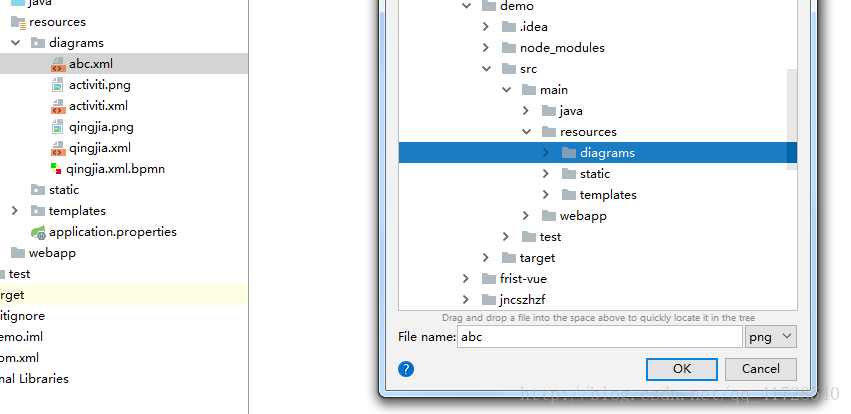

选择刚开始创建的文件夹

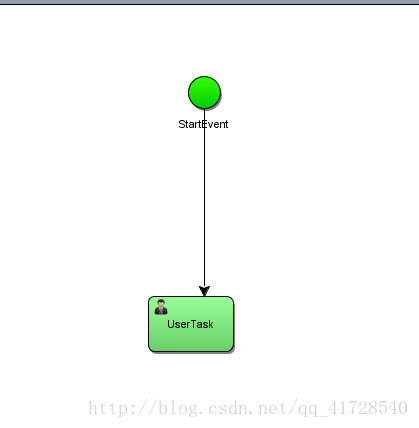

出现带后缀为.png的就对了

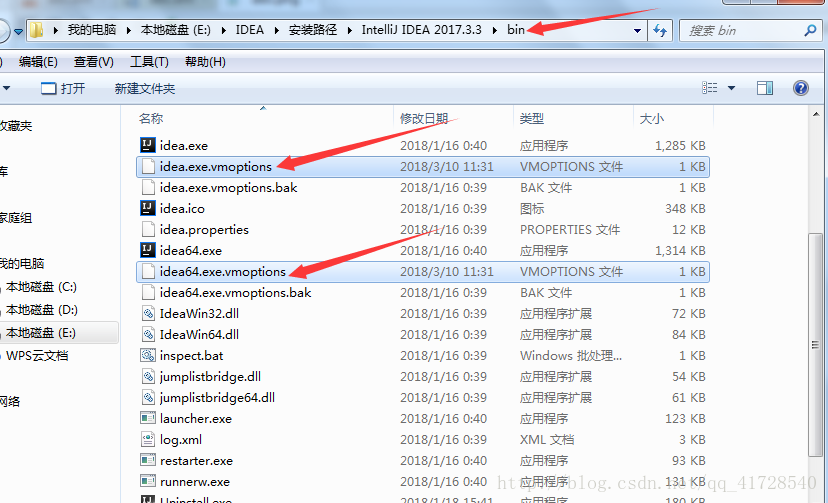

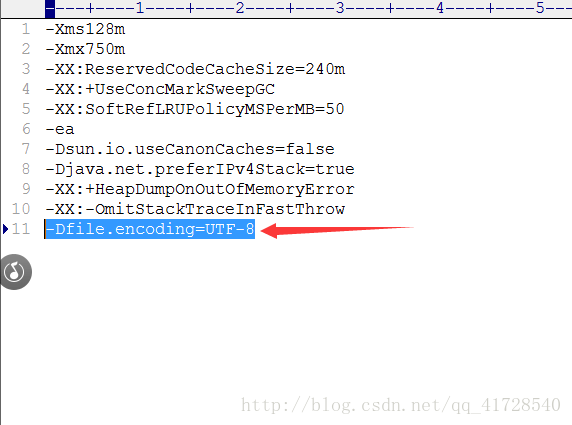

不过如果有中文会出现乱码，需要在这两个文件下的后面都加上-Dfile.encoding=UTF-8
然后重启IDEA，把原来的PNG图片删掉，再生成一次就不会出现乱码了
