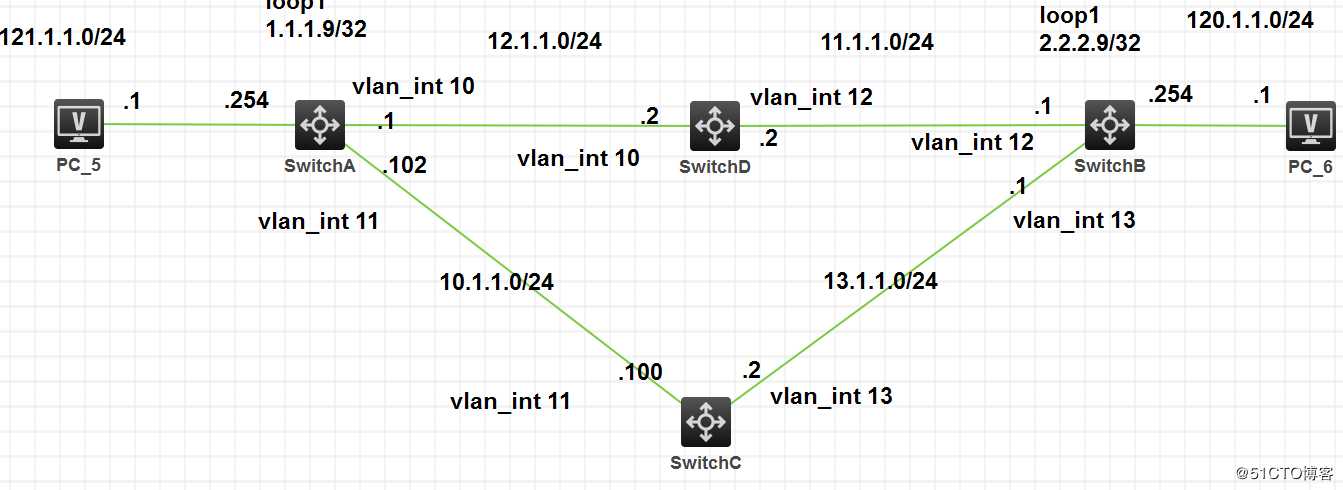

组网需求
? ? 在 Switch A 上配置静态路由可以到达 120.1.1.0/24 网段，在 Switch B 上配置静态路由可以到
达 121.1.1.0/24 网段，并都使能 BFD 检测功能。
? ? 在 Switch C 和 Switch D 上配置静态路由可以到达 120.1.1.0/24 网段和 121.1.1.0/24 网段。
? ? Switch A 存在到 Switch B 的接口 Loopback1 （2.2.2.9/32）的路由，出接口为 Vlan-interface10；
Switch B 存在到 Switch A 的接口 Loopback1 （1.1.1.9/32）的路由，出接口为 Vlan-interface12；
Switch D 存在到 1.1.1.9/32 的路由，出接口为 Vlan-interface10，存在到 2.2.2.9/32 的路由，
出接口为 Vlan-interface12。
? ? 当 Switch A 和 Switch B 通过 Switch D 通信的链路出现故障时，BFD 能够快速感知，并且切
换到 Switch C 进行通信。
- 配置步骤
(1) 配置各接口的 IP 地址（略）
注意：建议在交换机之间连接的物理接口上关闭stp功能，undo stp enable
(2) 配置静态路由和 BFD
#在 Switch A 上配置静态路由，并使能 BFD 检测功能，使用双向检测方式。
<SwitchA> system-view
[SwitchA] bfd multi-hop min-transmit-interval 500
[SwitchA] bfd multi-hop min-receive-interval 500
[SwitchA] bfd multi-hop detect-multiplier 9
[SwitchA] ip route-static 2.2.2.9 32 Vlan-interface 10 12.1.1.2
[SwitchA] ip route-static 120.1.1.0 24 2.2.2.9 bfd control-packet bfd-source 1.1.1.9
[SwitchA] ip route-static 120.1.1.0 24 vlan-interface 11 10.1.1.100 preference 65
[SwitchA] quit
#在Switch B 上配置静态路由，并使能 BFD 检测功能，使用双向检测方式。
<SwitchB> system-view
[SwitchB] bfd multi-hop min-transmit-interval 500
[SwitchB] bfd multi-hop min-receive-interval 500
[SwitchB] bfd multi-hop detect-multiplier 9
[SwitchB] ip route-static 1.1.1.9 32 Vlan-interface 12 11.1.1.2
[SwitchB] ip route-static 121.1.1.0 24 1.1.1.9 bfd control-packet bfd-source 2.2.2.9
[SwitchB] ip route-static 121.1.1.0 24 vlan-interface 13 13.1.1.2 preference 65
[SwitchB] quit
#在Switch C 上配置静态路由。
<SwitchC> system-view
[SwitchC] ip route-static 120.1.1.0 24 13.1.1.1
[SwitchC] ip route-static 121.1.1.0 24 10.1.1.102
#在Switch D 上配置静态路由。
<SwitchD> system-view
[SwitchD] ip route-static 120.1.1.0 24 11.1.1.1
[SwitchD] ip route-static 121.1.1.0 24 12.1.1.1
[SwitchD] ip route-static 1.1.1.9 32 12.1.1.1
[SwitchD] ip route-static 2.2.2.9 32 11.1.1.1
