生成树协议及应用的简单介绍

时间:2019-06-26 09:38:57      阅读:128      评论:0      收藏:0      [点我收藏+]
生成树的由来

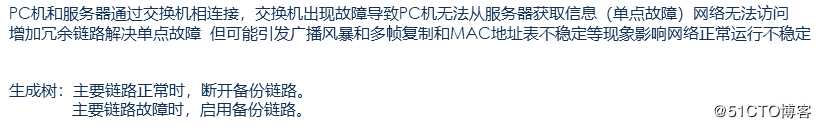

PC机和服务器通过交换机相连接,交换机出现故障导致PC机无法从服务器获取信息(单点故障)网络无法访问
增加冗余链路解决单点故障 但可能引发广播风暴和多帧复制和MAC地址表不稳定等现象影响网络正常运行不稳定

生成树:主要链路正常时,断开备份链路。
主要链路故障时,启用备份链路。
技术分享图片

生成树协议
Spanning Tree Protocol(STP)由IEEE802.1d定义。
该协议的原理是按照树的结构来构造网络拓扑,消除网络中的环路,避免由于环路的存在而造成广播风暴问题
技术分享图片

生成树的工作原理
1.每个网络只有一个根网桥,选举的依据是网桥优先级和网桥MAC地址组合成的桥ID(Bridge ID)网桥ID最低的为根网桥。
技术分享图片
2.在非根网桥上选择到根网桥最近的端口作为根端口:
根路径成本最低(cost值)
直连网桥的网桥ID最小(Bridge ID)
直连网桥的端口ID最小(Port ID)
技术分享图片

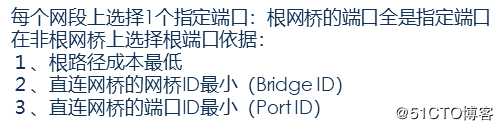

3.每个网段上选择1个指定端口:根网桥的端口全是指定端口
在非根网桥上选择根端口依据:
1、根路径成本最低
2、直连网桥的网桥ID最小(Bridge ID)
3、直连网桥的端口ID最小(Port ID)
技术分享图片

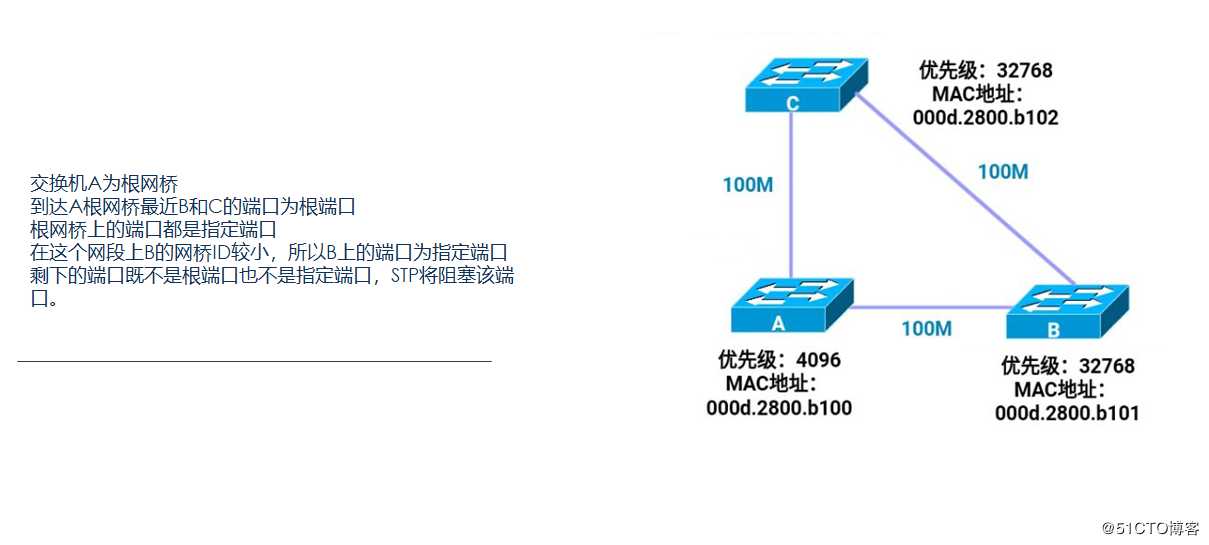

4.选择端口举例

技术分享图片

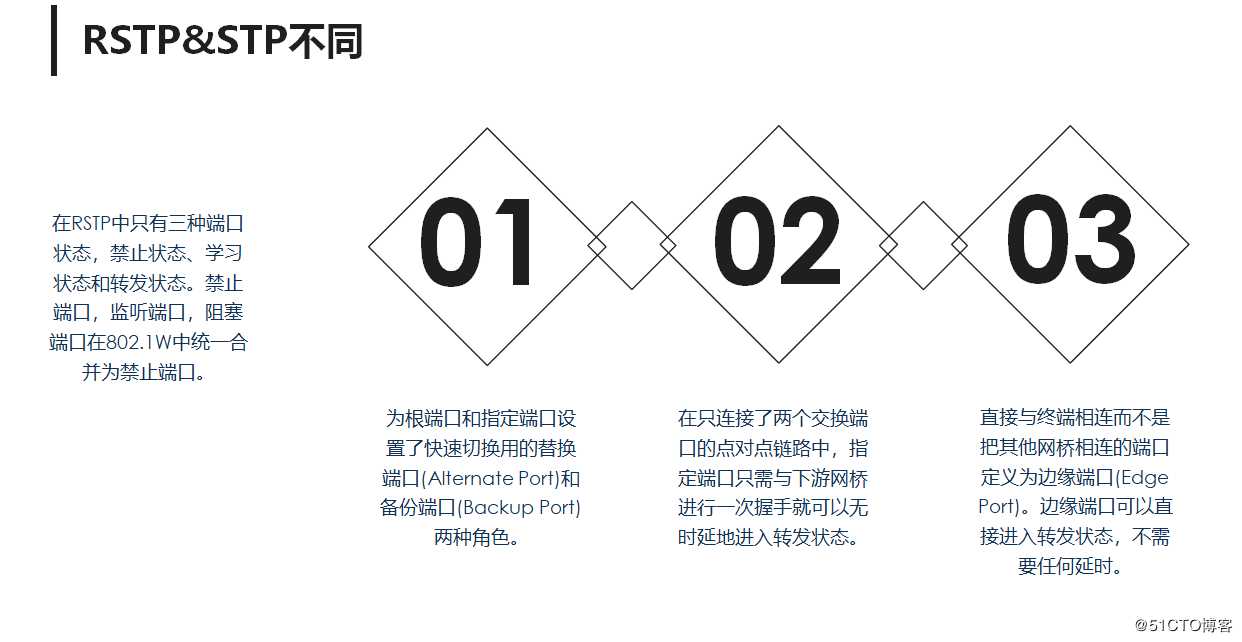

快速生成树介绍
技术分享图片
