简单介绍Bundles文件中对TileLink规范（1.7.1）的定义。

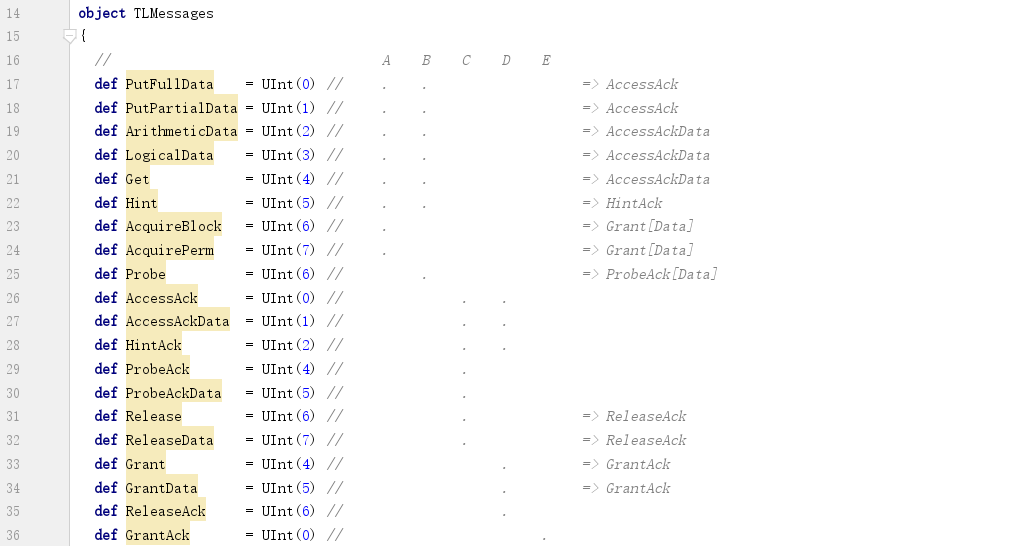

1. TLMessages
1) 定义TileLink支持的各种消息：
?
?
两点区别：
a. Acquire分成了两个AcquireBlock和AcquirePerm；
b. 使用Hint/HintAck消息实现Hint操作，而非Intent/HintAck。这样更直接易理解，一致性更好；

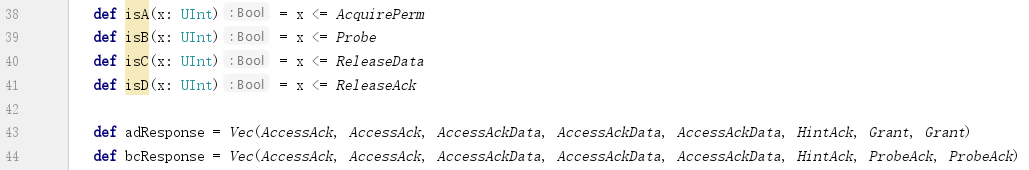

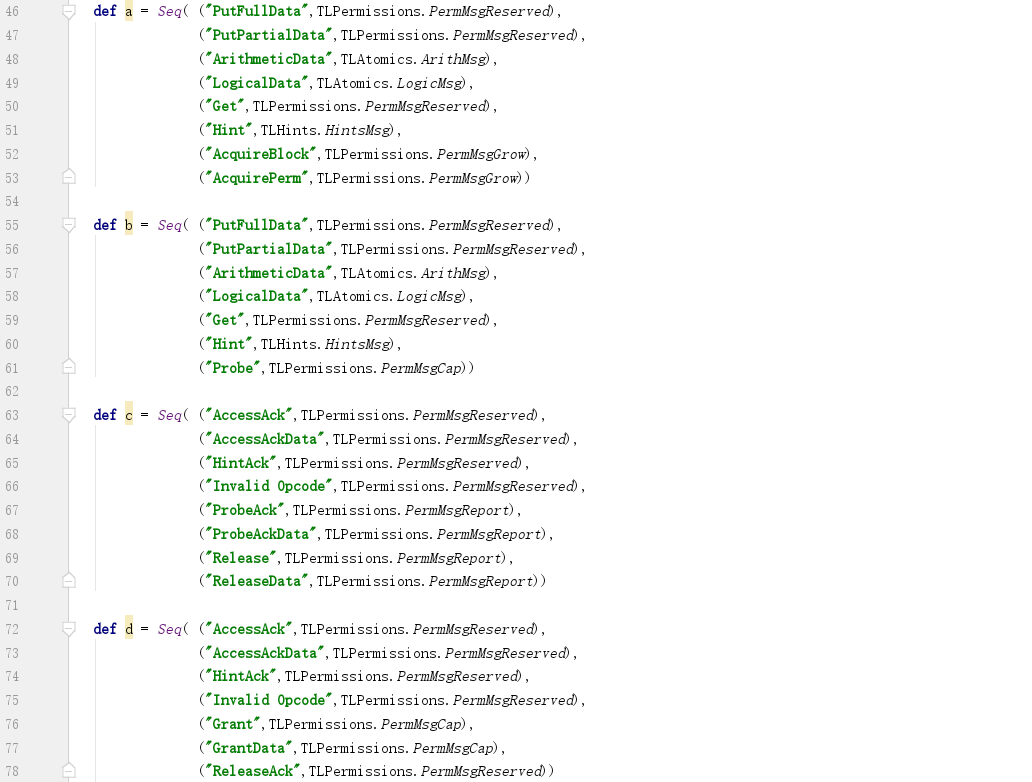

2) 各个Channel支持的消息：
?
?
?
?

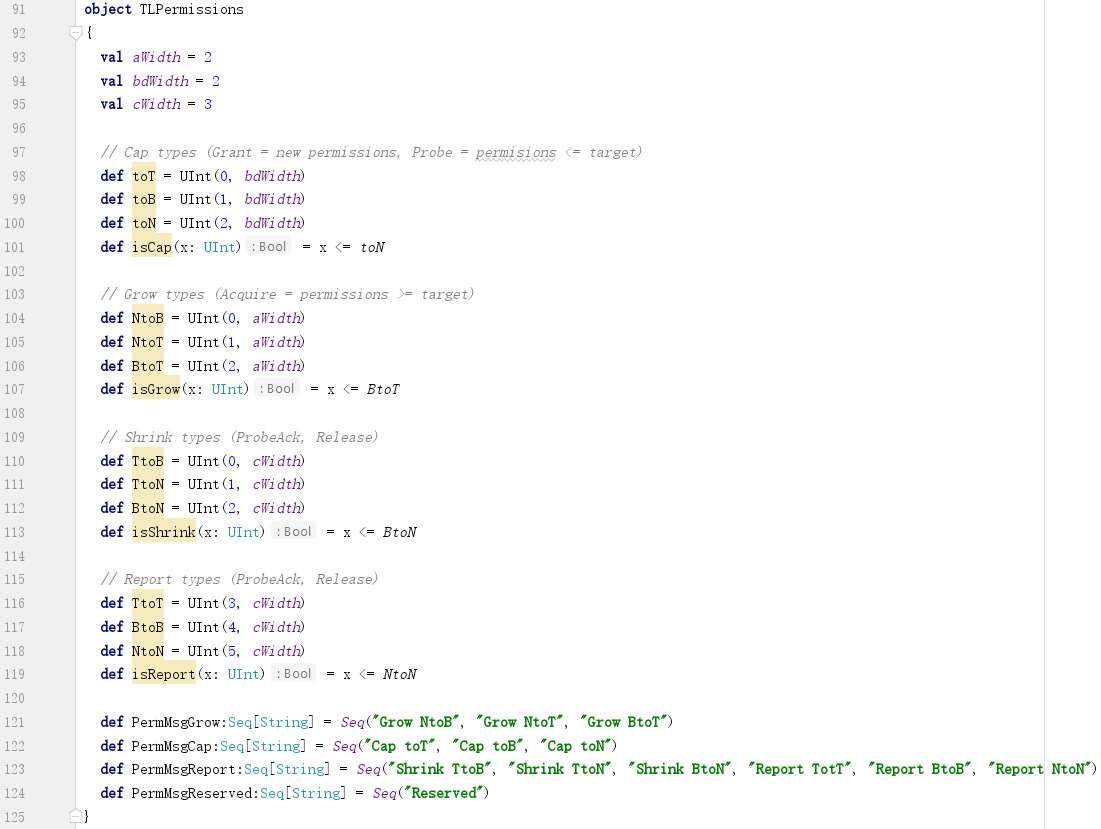

2. TLPermissions
定义TL-C支持的各个权限（Permission）：
?
?

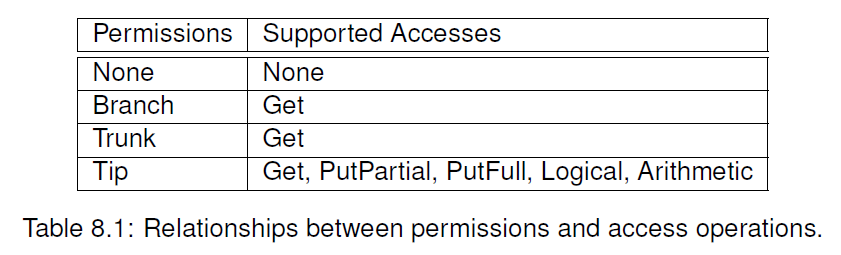

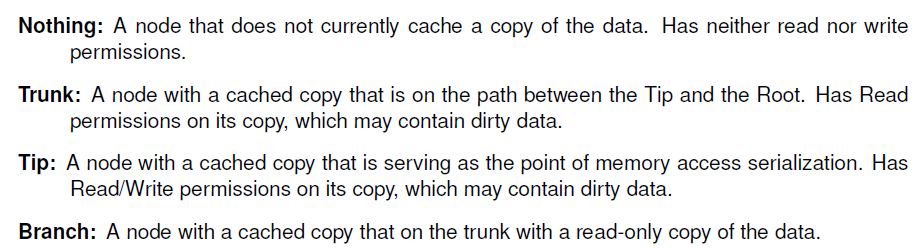

协议中定义如下：
?
?
主干、主干尖端、分支，这里Tip直接写Trunk Tip更好。
?
?

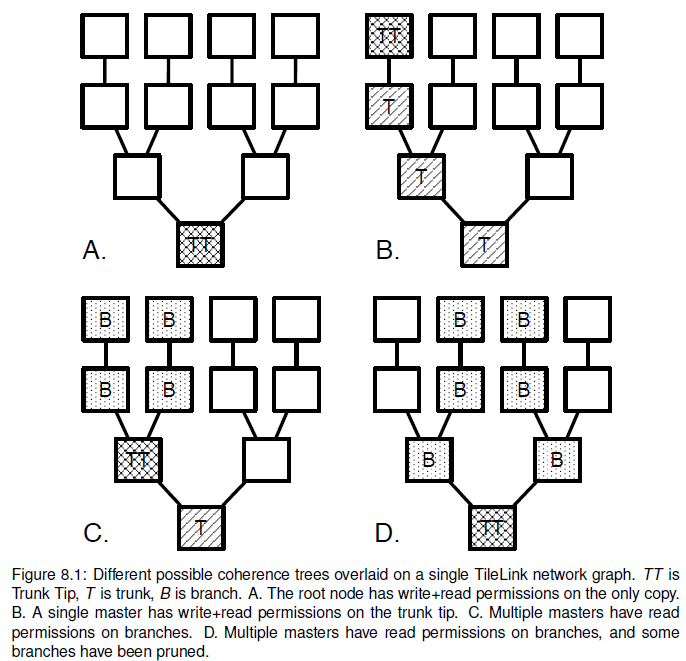

一致性树中：
a. 每个节点都可以缓存一部分数据；
b. 访问节点与被访问节点之间的节点组成访问路径；
c. 主干分出分支；
d. 处在主干最前端的是主干尖端；
从中可以看出：
a. 空白节点（Nothing）未被访问（其中无缓存数据）；
b. 因为分支（Branch）还有其他兄弟分支，所以其中的节点不能被写，不然无法做到Cache一致性；
c. 针对Trunk尖端的写操作会穿透之前的所有Trunk节点，所以可以做到自然同步。如果针对TT之前的T节点进行写，则需要额外的同步动作，所以T节点只读。
d. 因为针对B节点的读必然经过TT节点（Cache命中，直接返回），所以无需把TT中的脏数据向B中同步。
?
?

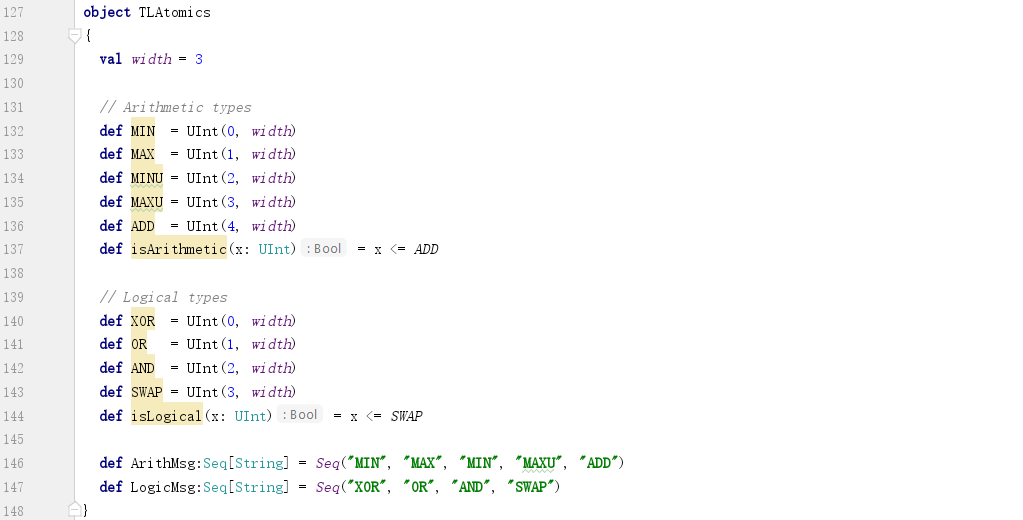

3. TLAtomics

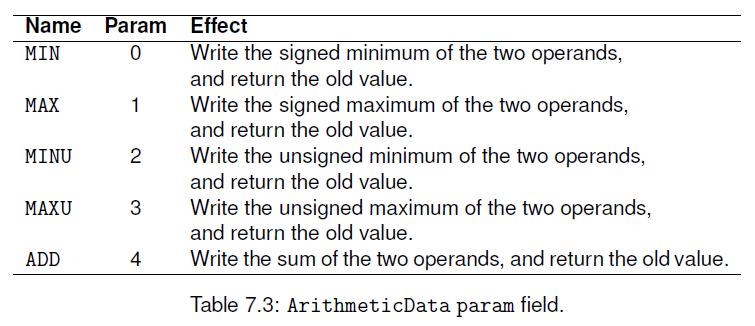

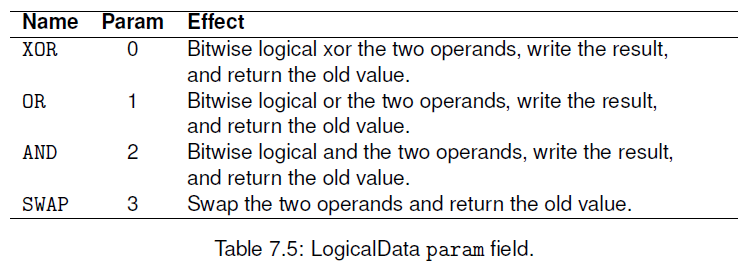

定义数字运算、逻辑运算两种原子操作：
?
?
?
?
?
?

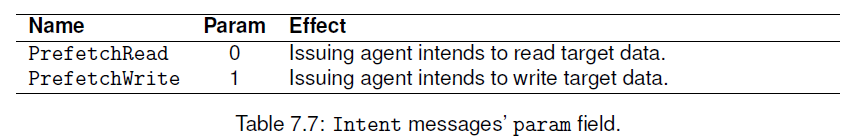

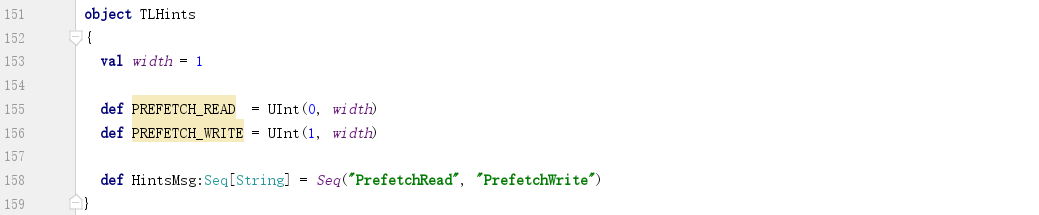

4. TLHints
定义两种Hint消息：
?
?
?
?
5. TLBundle
定义各个Channel的输入输出接口。

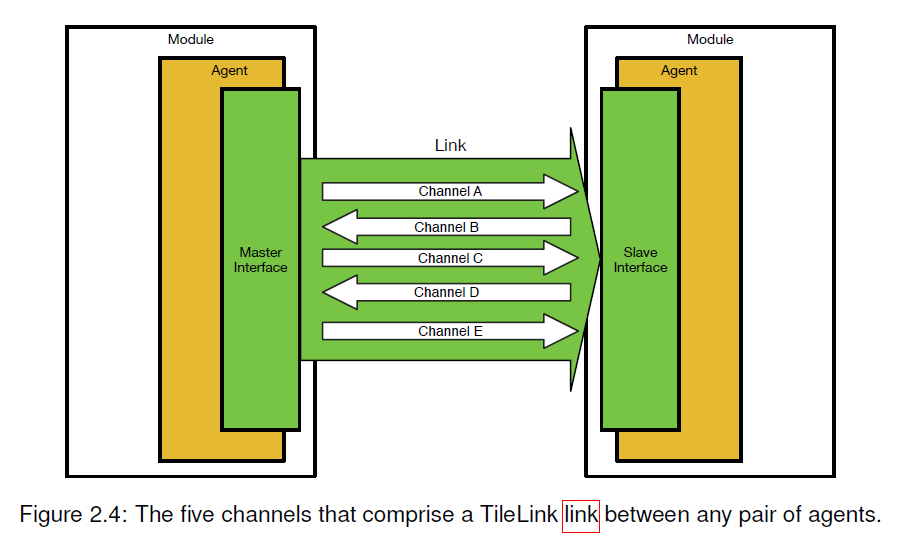

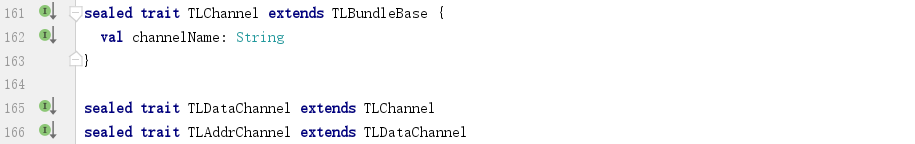

1) 概念抽象
?
?

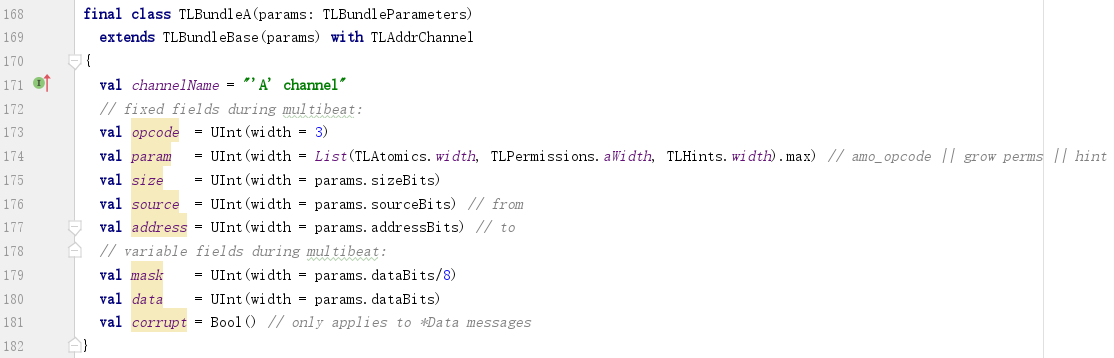

2) A
?
?

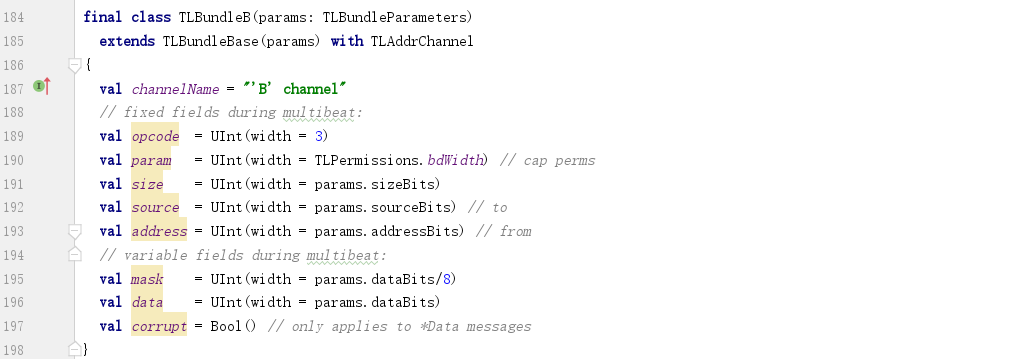

3) B
?
?

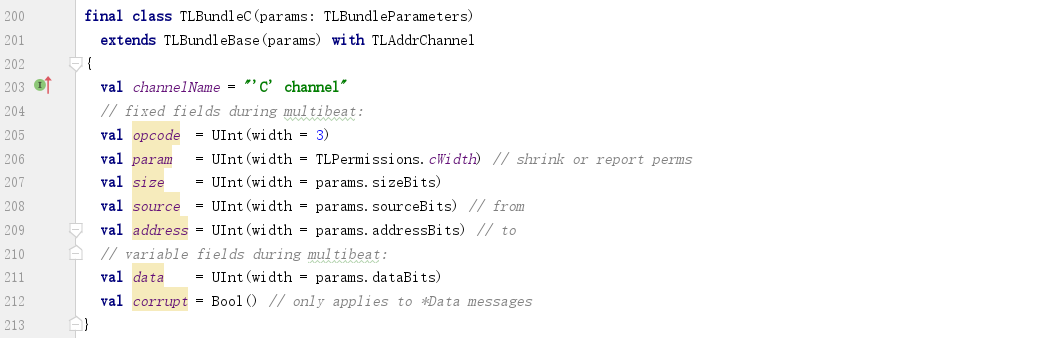

4) C
?
?

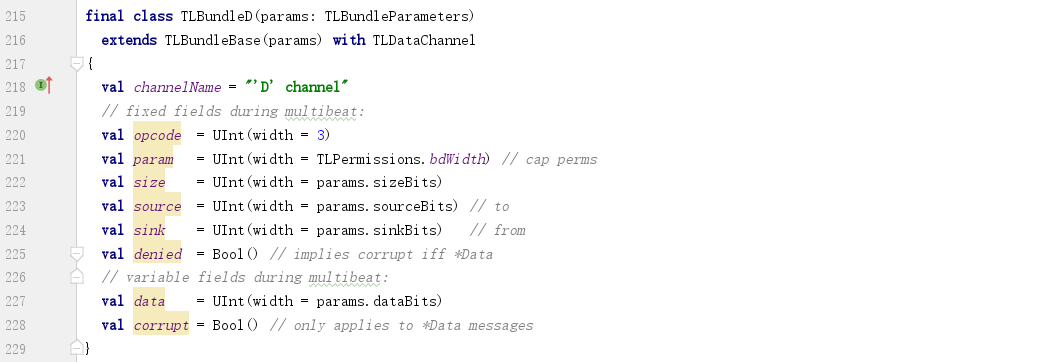

5) D
?
?

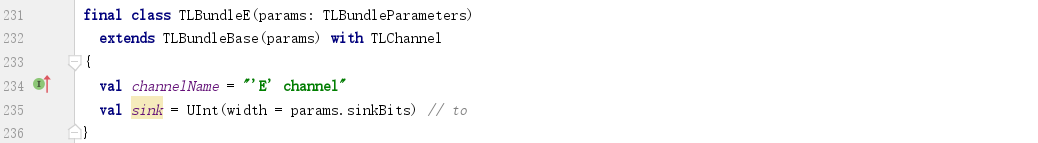

6) E
?
?

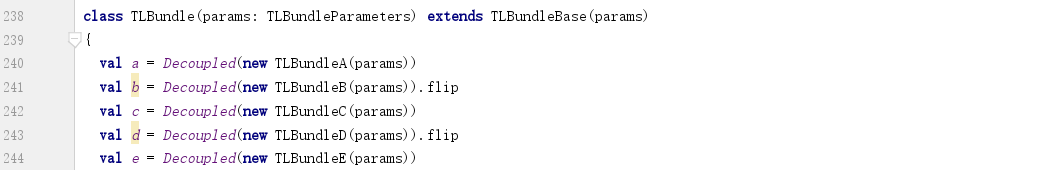

7) 集中在一起
?
?
方向如下：
?
?

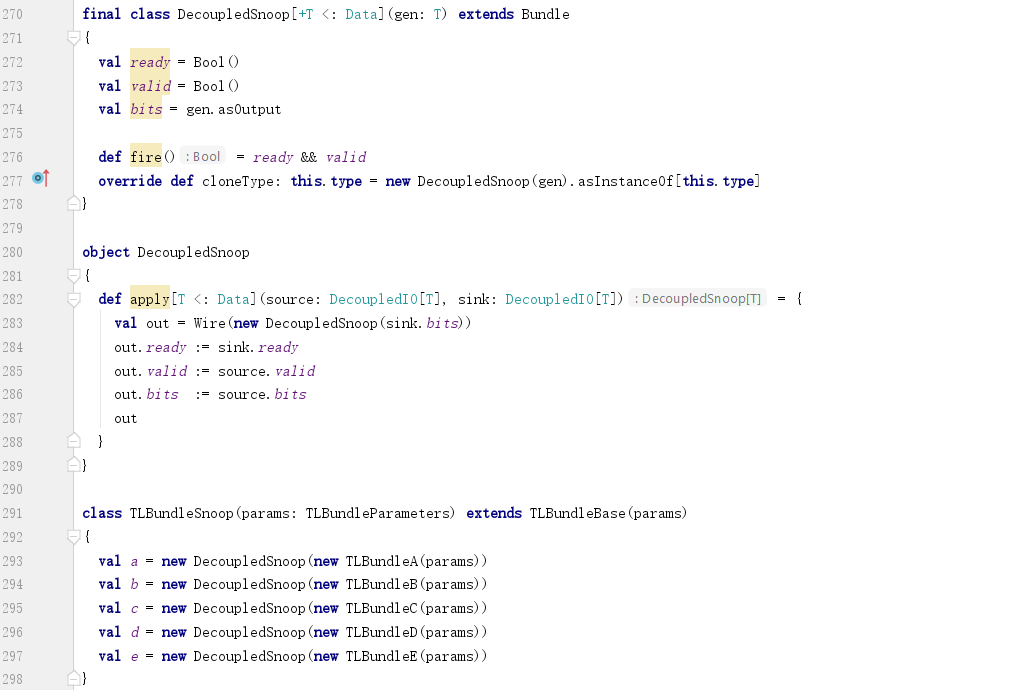

6. TLBundleSnoop
添加了解耦信号的TLBundle：
?
?
最近对DecoupledIO有了新的理解（或者说有了理解）。
所谓DecoupledIO或者ReadyValidIO，即是解耦信号。通过Ready/Valid这一组额外的信号，把信号的两端解耦。
要想知道一件事情是否发生有两种方法：
a. 轮询：自己不停地去检查；
b. 中断：别人告诉自己；
DecoupledIO通过一组信号通知对方有信息要发送或者自己准备好要接收了，这样就避免了自己不停地去检查。
在没有带外信息的情况下，这种检查意味着信号同步的动作。一方启动了同步，另一方则必须被同步，不然就会丢失信息。如此两端被同步信号紧密的耦合在一起。
有了DecoupledIO使用带外的一组信号进行通信，就把两端从同步信号中解放出来。不必被同步，也可以忽略对方的发送信号。耦合性大大降低。
总结一下，解耦体现在如下两点：
a. 不必在意对方在干什么，有需要时对方会呼叫；
b. 不必被对方强制干什么，有需要时可拒绝对方；

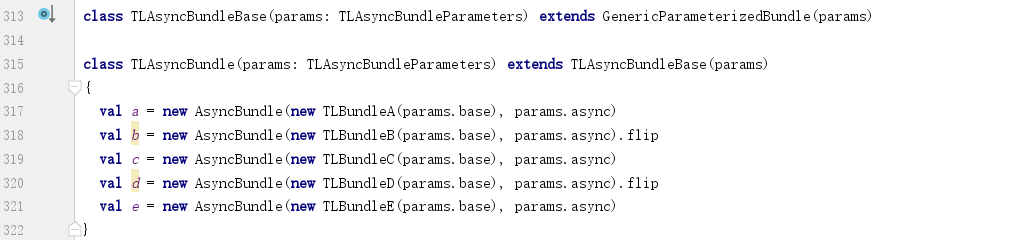

7. TLAsyncBundle
实现异步的TLBundle：
?
?

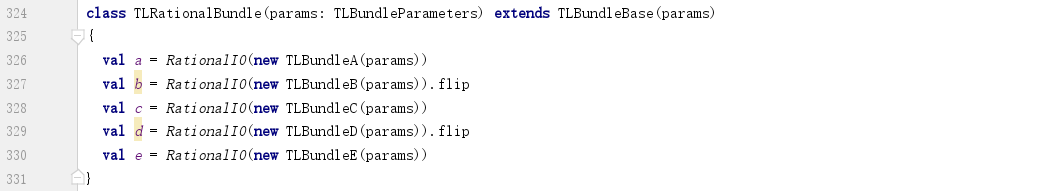

8. TLRationalBundle
实现基于RationalIO的TLBundle：
?
?
Rocket - tilelink - Bundles
原文：https://www.cnblogs.com/wjcdx/p/11110258.html
