NX二次开发-获得制图中对象的坐标点UF_DRF_ask_origin

时间:2019-07-07 22:05:54      阅读:129      评论:0      收藏:0      [点我收藏+]
 1 #include <uf.h>
 2 #include <uf_ui.h>
 3 #include <uf_drf.h>
 4 #include <uf_obj.h>
 5 #include <uf_part.h>
 6
 7
 8 UF_initialize();
 9
10 UF_UI_open_listing_window();
11 //遍历图纸所有尺寸
12 tag_t DimTag = NULL_TAG;
13 UF_OBJ_cycle_objs_in_part1(UF_PART_ask_display_part(), UF_dimension_type, &DimTag);//遍历所有尺寸
14 while (DimTag != NULL_TAG)
15 {
16 //获得尺寸的坐标点
17 double origin[3];
18 UF_DRF_ask_origin(DimTag, origin);
19
20 char msg[256];
21 sprintf_s(msg, "X:%f,Y:%f", origin[0], origin[1]);
22 UF_UI_write_listing_window(msg);
23
24 UF_OBJ_cycle_objs_in_part1(UF_PART_ask_display_part(), UF_dimension_type, &DimTag);
25 }
26
27 UF_terminate();
28
29 Caesar卢尚宇
30 2019年7月7日

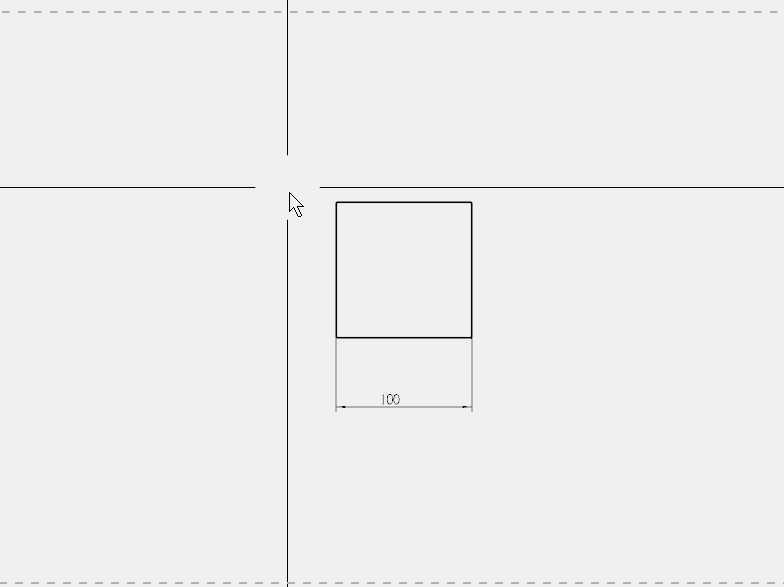

技术分享图片

NX二次开发-获得制图中对象的坐标点UF_DRF_ask_origin

原文:https://www.cnblogs.com/nxopen2018/p/11147688.html
