- 指令周期（取指令、分析指令到执行完该指令所需的全部时间）
- 机器周期通常又称CPU周期
- 通常把一条指令周期分成若干个机器周期，每个机器周期完成一个基本操作
- 以主存的工作周期（存取周期）为基础来规定CPU周期，比如，可以用CPU读取一个指令字的最短时间来规定CPU周期
- 不同的指令，可能包含不同数目的机器周期
- 一个机器周期中，包含若干个T周期（节拍脉冲或T脉冲）
- 不同的指令，CPU周期规定不同
- 时钟周期
- 在一个机器周期内，要完成若干个微操作。这些微操作有的可以同时执行，有的需要按先后次序串行执行。因而需要把一个机器周期分为若干个相等的时间段，每一个时间段称为一个节拍。节拍常用具有一定宽度的电位信号表示，称之为节拍电位
- 节拍的宽度取决于CPU完成一次基本的微操作的时间，如：ALU完成一次正确的运算，寄存器间的一次数据传送等

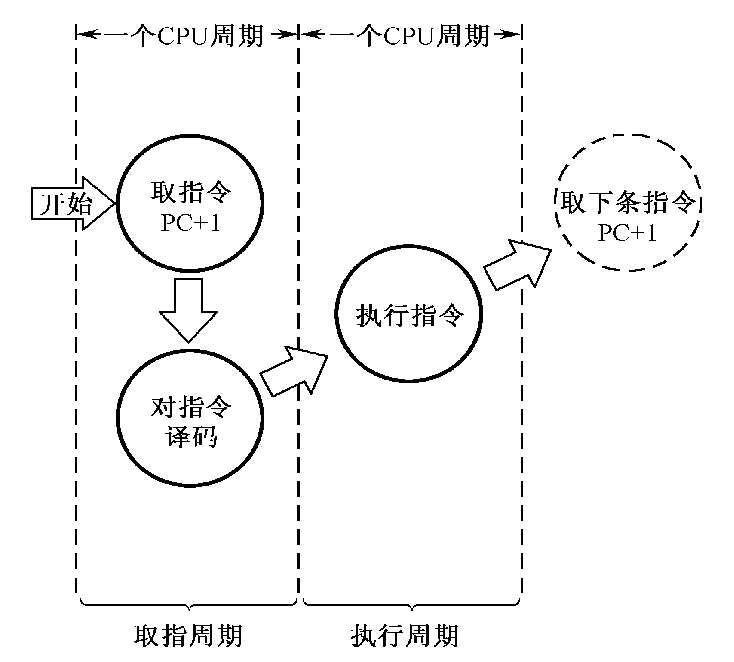

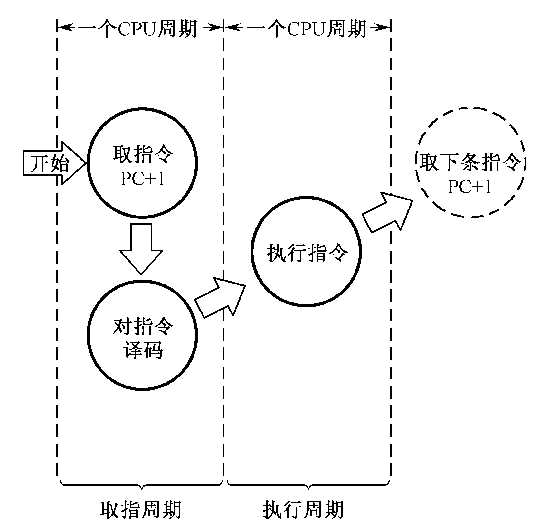

- 指令周期（由若干个CPU周期构成，CPU周期由若干个T周期构成）

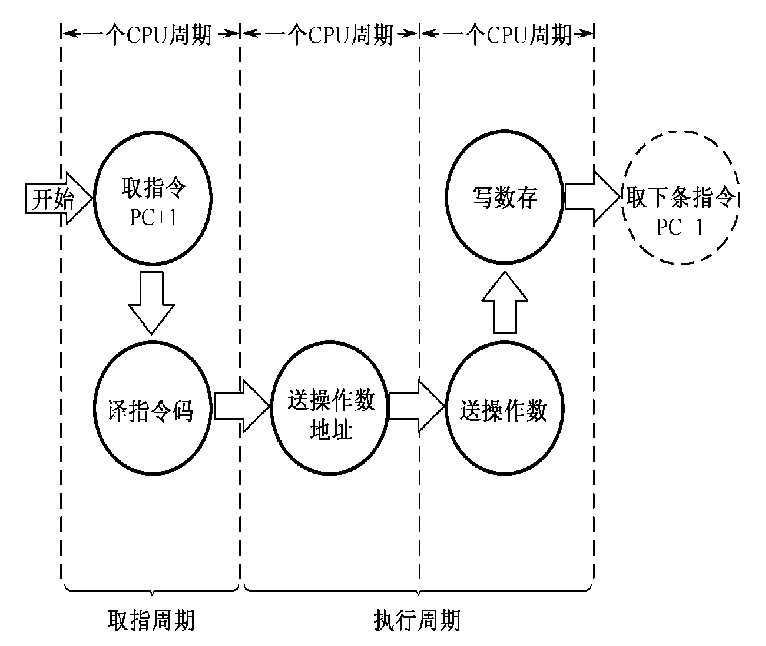

- MOV指令的指令周期
5.2总结：
1. 一条指令包括一个取指令周期和一个执行指令周期
2. 在每个CPU周期中数据通路是明确的
3. 数据通路的建立及操作收到操作控制器的控制，当然决定于是什么指令
时序产生器和控制方式
1. 时序信号的作用和体制
- 时序信号：CPU规定脉冲，有节奏的及其工作，提供的时间标志。（需要采用多级时序体制）
- 时序信号是协调各工件工作的同步信号，时间按标志是用时序信号来体现的。
- 时序信号的基本体制：电位——脉冲体制
2. 时序信号产生器
- 硬布线控制器：采用主状态周期——节拍电位——节拍脉冲三级体制
- 微程序控制器：采用节拍电位——节拍脉冲二级体制
- 利用微程序顺序执行来实现为操作
- 时序信号产生电路简单
- 一个节拍电位包含若干个节拍脉冲，及时钟周期。节拍电位表示一个CPU周期的时间，而节拍脉冲把一个CPU周期划分为若干个较小的事假时间间隔。这些时间间隔可以相等，也可以不等。
- 时序信号产生器功能：产生时序信号
- 时序信号产生器构成：1. 时钟源 2. 环形脉冲发生器 3. 节拍脉冲和读写时序控制逻辑 4. 启停控制逻辑
- 时钟脉冲φ的宽度等于节拍脉冲T的宽度
- 4个节拍脉冲（T周期）构成一个机器周期（CPU周期）
- 启停控制逻辑：启动、停止是随机的。
- 当运行触发器为“1”时，打开时序电路。（计算机启动时，一定要从第一个节拍脉冲前沿开始工作）
- 当运行触发器为“0”时，关闭时序产生器。（停机时一定要第四个节拍脉冲结束后关闭时序产生器）
3. 时序控制方式
中央处理器CPU
