2019.07.11

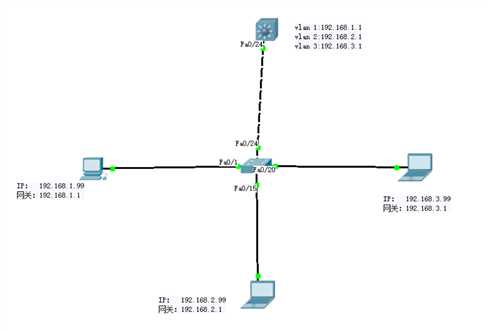

 1.三层交换流程：

a.设置终端IP（每台终端使用一个网段），设置网关（分别指向三层交换机vlan IP）

b.在二层交换机设置vlan 2,vlan 3,将端口分配各个vlan

     vlan设置          Switch(config)#vlan 2

    端口分配            Switch(config)#interface f0/15

                            Switch(config-if)#switchport access vlan 2

c.在二层交换机f0/24口配置中继链路

                            Switch(config)#interface f0/24

                            Switch(config-if)#switchport mode trunk

d.进入三层交换机设置vlan 2,vlan3

e.开启路由功能   Switch(config)#ip routing

f.为三层路由每个 vlan 设置IP

                            Switch(config)#interface vlan 2

                            Switch(config-if)#ip address 192.168.2.1 255.255.255.0

                            Switch(config-if)#no shutdown

 g.在三层交换机上配置trunk指定接口封装方式为802.1q

                            Switch(config)#interface f0/24

                            Switch(config-if)#switchport trunk encapsulation dot1q

                            Switch(config-if)#switchport mode trunk

 h.在终端ping验证

2019.07.11
