网络基础 03 交换机基本原理与配置

交换机基本原理与配置

数据链路层：

位置：位于网络层与物理层之间

功能：数据链路的建立、维护与拆除

帧包装、帧传输、帧同步

帧的差错恢复

流量控制

以太网：

位置：以太网工作在数据链路层。

以太网MAC：

用来识别一个以太网上的某个单独的设备或一组设备

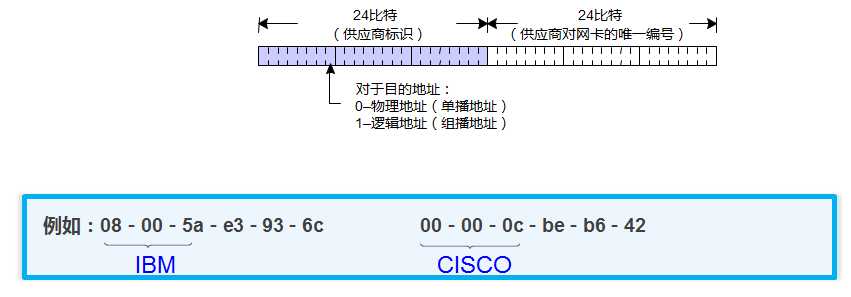

•    以太网MAC地址48比特位，六段每段八位

其中每段最后一位为0是物理地址（单播地址），每段最后一位为1是逻辑地址（组播地址）

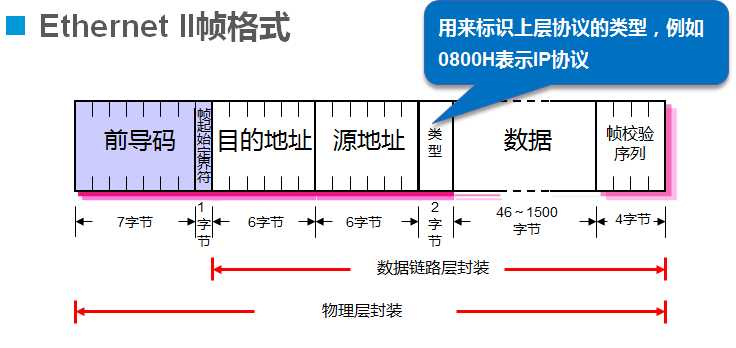

•  以太网帧格式：

交换机：

•   交换机的工作原理：

交换机的转发原理：

• 初始状态
• MAC地址学习
• 广播未知数据帧
•  接收方回应
•   交换机实现单播通信

交换机以太网接口的工作模式：

单工：两个数据站之间只能沿单一方向传输数据

半双工：两个数据站之间可以双向数据传输，但不能同时进行

全双工：两个数据站之间可双向且同时进行数据传输

交换机以太网接口速率：

接口连接时进行协商

协商失败则无法正常通信

交换机命令：

enable：进特权模式

configure terminal：进全局模式

interface fastEthernet 0/1：进 f 0/1 接

“？”的作用： 显示命令

                     显示参数

                     命令列表

“ Tab ”键：  补齐命令

                    提示命令

快捷键：  <Ctrl-A>光标移动到命令行的开始位置

                 <Ctrl-E>光标移动到命令行的结束位置

常用命令：

show version，查看版本号

show mac-addess-table [dynamic]，查看交换的MAC地址表

Switch(config-if)#duplex {full | half | auto}，指定接口的双工模式；

Full：全双工，   half：半双工，   auto：自动

Switch(config-if)#speed {10 | 100 | 1000 | auto}，指定接口的通信速率

Ctrl + Shift + 6：解除光标定版

end：直接退回全局模式
