在该项目中，有两个重要的实体概念：线路与站点。为了统一语言，下面给出术语表。
| 中文名 | 英文名 | 解释 |
|---|---|---|
| 线路 | Line | 即地铁线路，由一组有序的站点构成 |
| 站点 | station | 即地铁站点，地铁的停靠站点 |
输入本项目的数据文件采用json格式，具体格式如下所示。
[
｛
name：'线路名'，
station_list:[
{
name:'站点名1'
},
{
name:'站点名2'
},
......
]
｝,
....
]为对应以上数据组织方式，在项目中也存在Line类和station类，二者是一对多的关系。
整个项目可以被划分为五个模块：
| 模块名 | 职责 |
|---|---|
| 主控模块 | 整个项目的流程控制 |
| 参数解析模块 | 对输入的参数进行解析 |
| 数据模块 | 项目的文件输入与文件输出，项目内数据的组织形式 |
| 算法模块 | 提供支撑项目的核心算法，如floyd算法 |
| 命令模块 | 对项目功能的封装，本项目中有两个命令：查询线路和规划线路 |

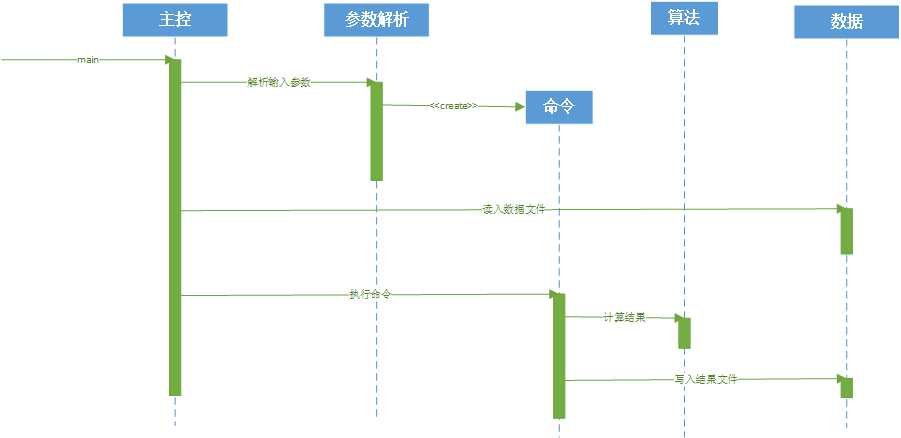

模块之间的调用顺序图如下图所示：
在完成模块的设计后，需要进一步细化到类的设计。
| 类名 | 所属模块 | 职责 |
|---|---|---|
| Subway | 主控模块 | 整个项目的流程控制 |
| InputVariables | 参数解析模块 | 对输入的参数进行解析 |
| QueryCommand | 命令模块 | 封装查询线路命令 |
| PlaneCommand | 命令模块 | 封装规划线路命令 |
| Floyd | 算法模块 | 提供floyd算法规划最短路径 |
| DataReader | 数据模块 | 读取指定路径的数据文件 |
| DataWriter | 数据模块 | 将计算结果写入指定路径 |
| Line | 数据模块 | 封装线路属性 |
| Station | 数据模块 | 封装站点属性 |
依据以上设计，可以进一步细化顺序图。

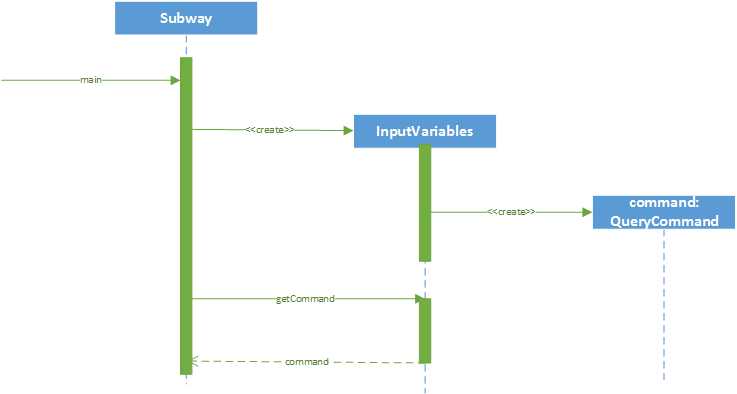

解析参数

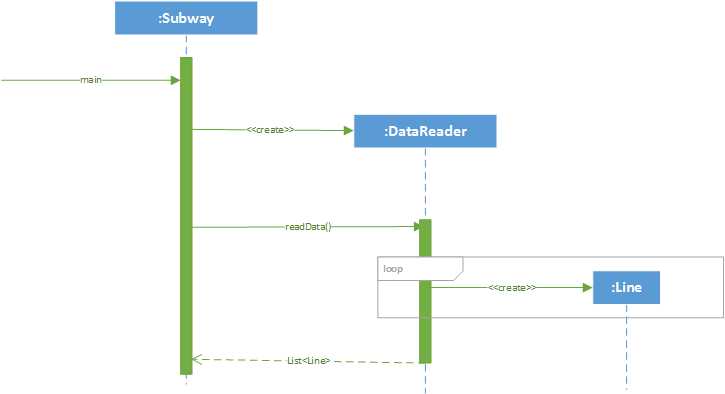

读取数据文件

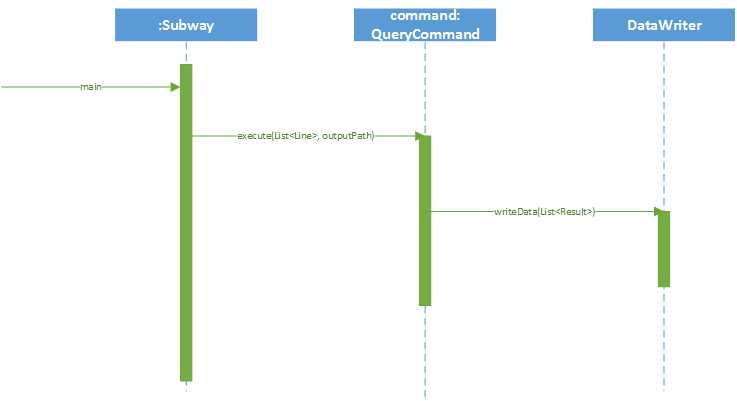

执行查询命令

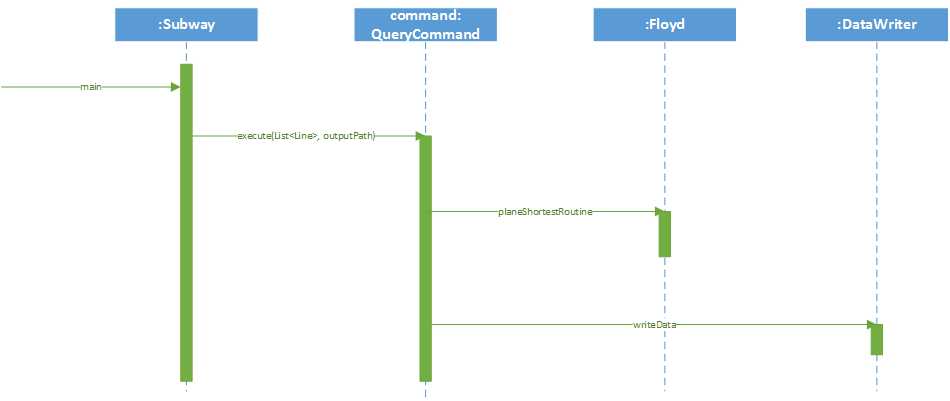

执行规划命令
对以上顺序图进行总结，可以得到以下类图：
| PSP 2.1 | Personal Software Process Stages | Time |
|---|---|---|
| Planning | 计划 | |
| · Estimate | · 估计这个任务需要多少时间 | 1h |
| Development | 开发 | |
| · Analysis | · 需求分析 (包括学习新技术) | 2h |
| · Design Spec | · 生成设计文档 | 1day |
| · Design Review | · 设计复审 (和同事审核设计文档) | - |
| · Coding Standard | · 代码规范 (为目前的开发制定合适的规范) | - |
| · Design | · 具体设计 | 1day |
| · Coding | · 具体编码 | 5h |
| · Code Review | · 代码复审 | - |
| · Test | · 测试（自我测试，修改代码，提交修改） | |
| Reporting | 报告 | - |
| · Test Report | · 测试报告 | - |
| · Size Measurement | · 计算工作量 | - |
| · Postmortem & Process Improvement Plan | · 事后总结, 并提出过程改进计划 | 1h |
| 合计 |
