静态路由原理与配置

时间：2019-08-06 16:26:21 阅读：127 评论：0 收藏：0 [点我收藏+]

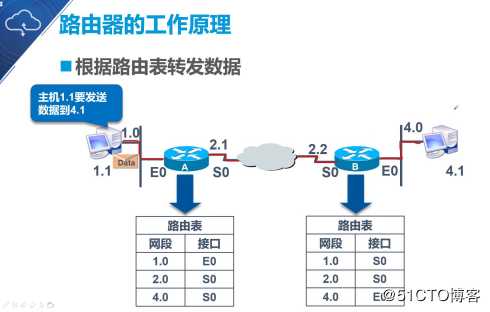

1、主机1.1要发数据给另一个主机4.1；
技术分享图片

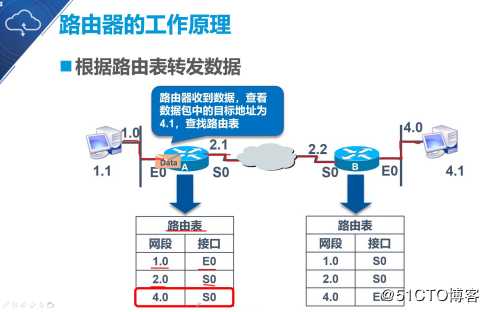

2、路由器A收到数据并查看数据包的目标地址，然后检查自己的路由表；
技术分享图片

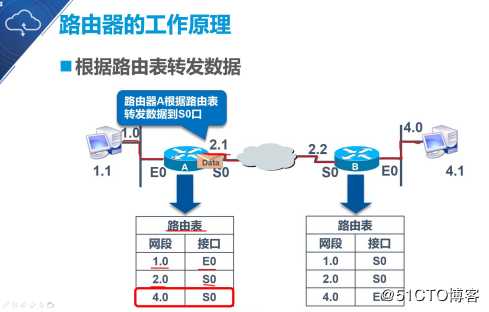

3、路由器A根据检查路由表项转发数据到S0接口
技术分享图片

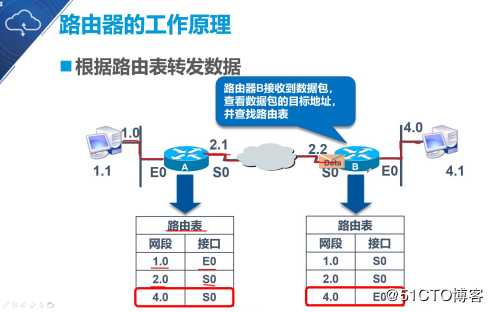

4、路由器B收到数据包并查看目标地址，然后去检查自己的路由表；
技术分享图片

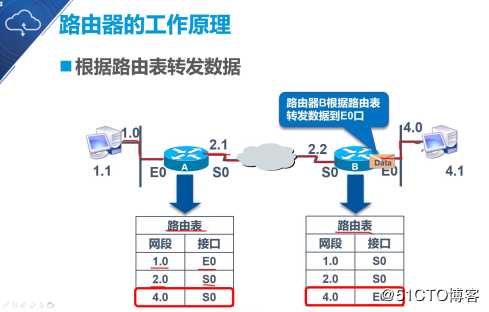

5、路由器B根据检查路由表项转发数据到E0接口;
技术分享图片

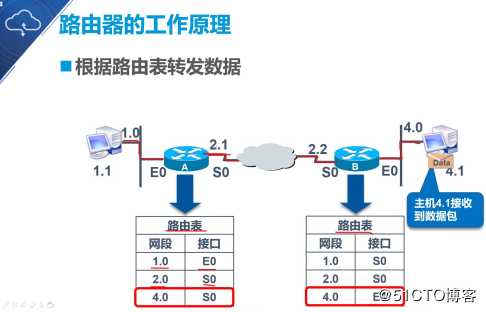

6、主机4.1通过E0接口收到数据包；
技术分享图片

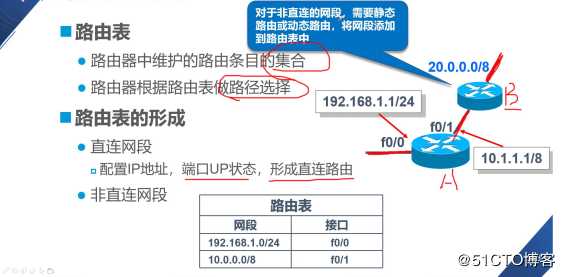

7、路由表以及路由表的形成：
技术分享图片

路由表分为直连网段与非直连网段。
（1）直连网段：与自己直接相连的网段。
（2）非直连网段：与自己不直接相连的其他路由器的网段。

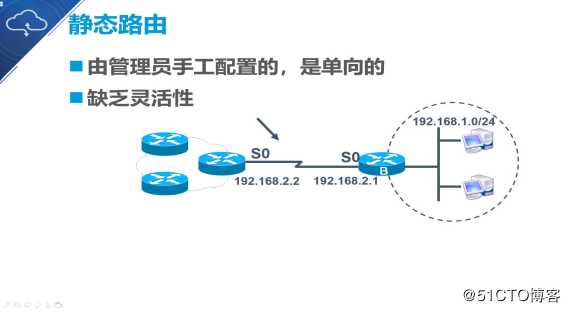

8、静态路由的特性；
静态路由一般在小规模局域网使用，例如医院，工厂，办公楼等。
技术分享图片

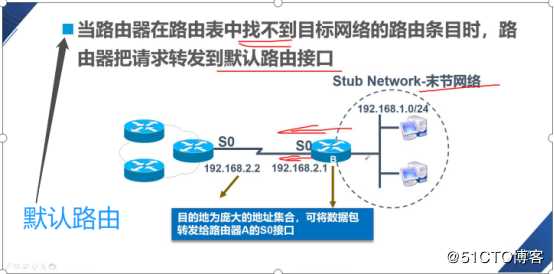

9、默认路由的特性;
一般用在末节网络使用，例如我们各自家中的客户端就相当于一个末节网络。
技术分享图片

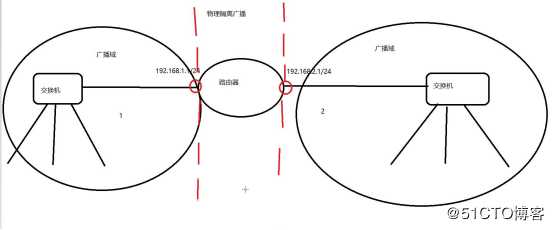

10、路由器的每一个接口是不同网段，不同广播域；
技术分享图片

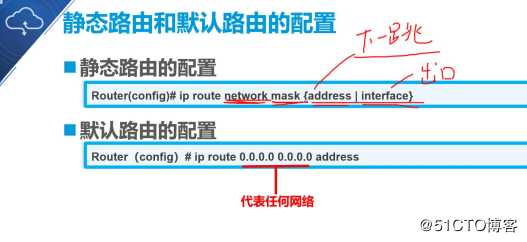

11、静态路由和默认路由的配置；
技术分享图片

（1）静态路由配置：输入ip route network（网络号）mask{adrdress（下一跳地址）|interface（接口）}。
（2）默认路由配置：输入ip route 0.0.0.0 0.0.0.0 address（下一跳地址）。
