| 步骤 | 命令 | 目的 |
|---|---|---|
| 第一步 | configure terminal | 进入配置状态 |
| 第二步 | vlan vlan-id | 输入一个VLAN号，进入VLAN配置状态 |
| 第三步（可选） | name vlan-name | 输入一个VLAN名 |
| 第四部 | exit或end | 退出 |
2.将端口分配到vlan中的命令
| 步骤 | 命令 | 目的 |
|---|---|---|
| 第一步 | configure | 进入配置模式 |
| 第二步 | interface interface -id | 进入要配置的端口 |
| 第三步 | switchport mode access | 定义二层端口的模式 |
| 第四步 | switchport access vlan vlan-id | 把端口分配给某个vlan |
| 第五步 | eixt或者end | 退出 |
三 .实验环境如下
1.配置PC1 ip地址为192.168.10.10/24
2.配置PC2 ip地址为 192.168.10.20/24
3.配置PC ip地址为192.168.10.30/24
4.没有配置VLAN之前 三个pc是互通的
.
5配置交换机端口f1/0为VLAN10
查看f1/0是否被设置为vlan10

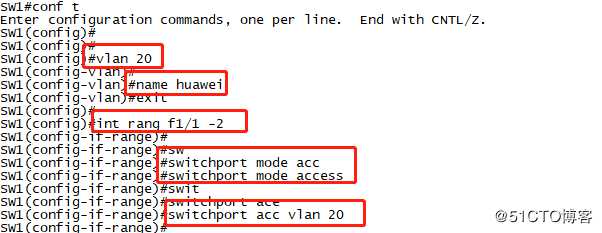

6.配置交换机端口f1/1 和f1/2端口为vlan20
查看f1/1和f1/2是否被设置为vlan20
四.设置完成，用ping命令测试
可以看出PC1和PC2，PC3之间不能通讯 PC2和PC3之间通讯正常
