VLAN配置实验详操

时间：2019-08-09 01:04:44 阅读：135 评论：0 收藏：0 [点我收藏+]

一：实验名称：配置VLAN
二：实验环境：GNS3-1.3.10
三：实验目的：在实验的过程中加深对VLAN的了解，掌握VLAN的配置
四：实验步骤：

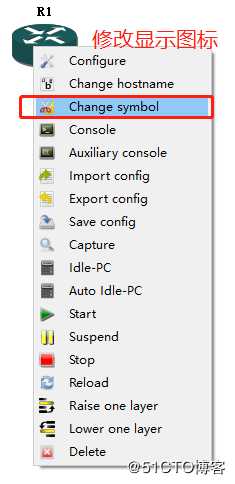

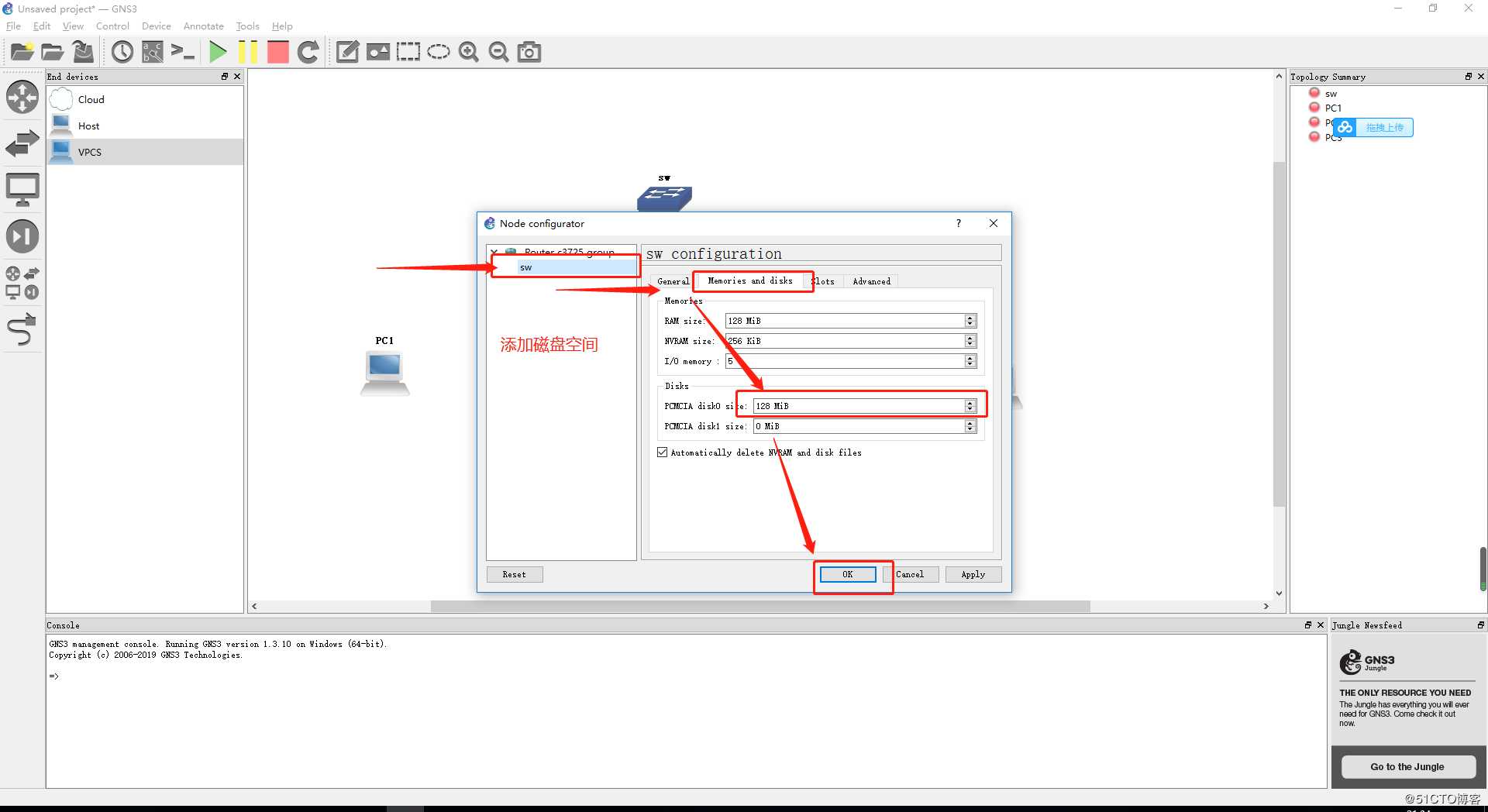

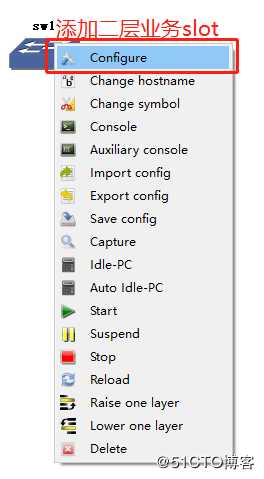

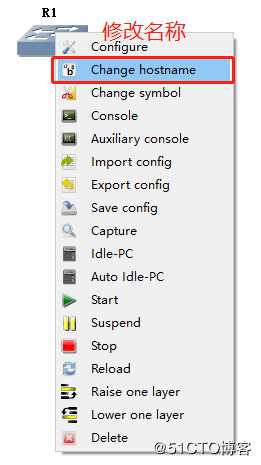

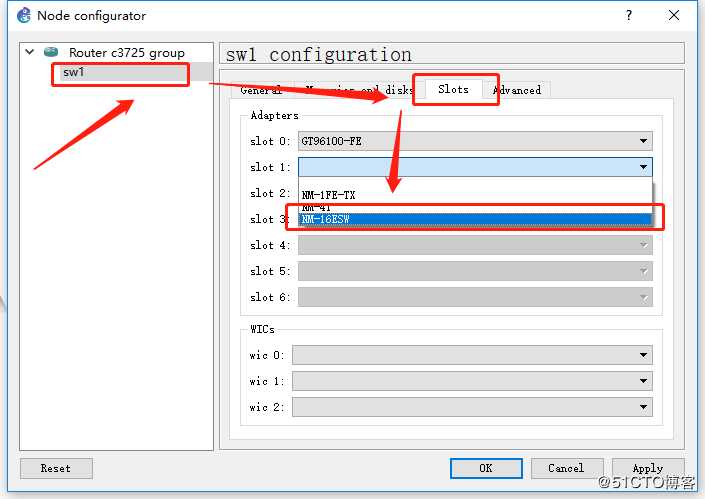

1：添加一台路由器，将其改为交换机。技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

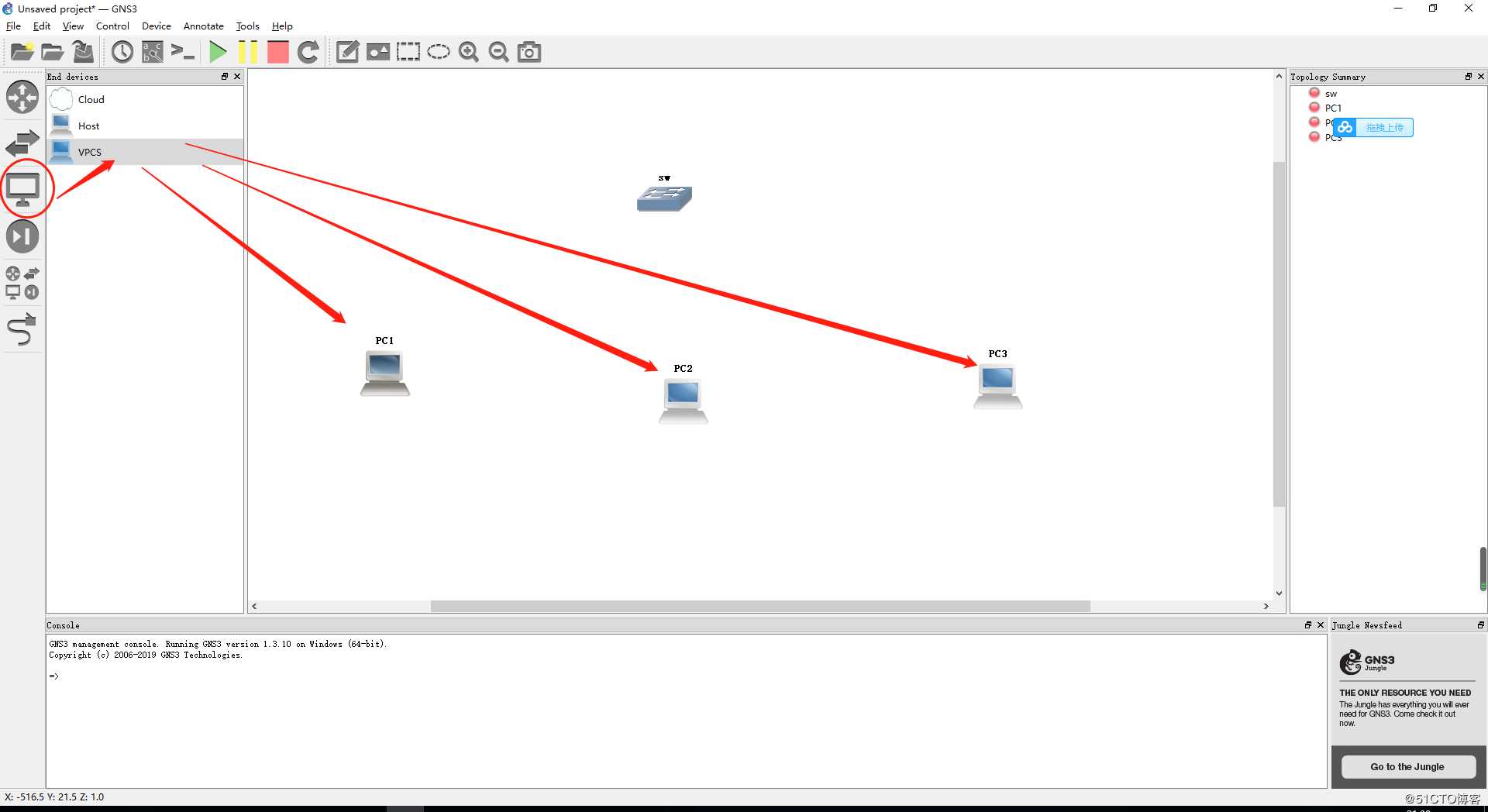

2：添加三台vpc

技术分享图片

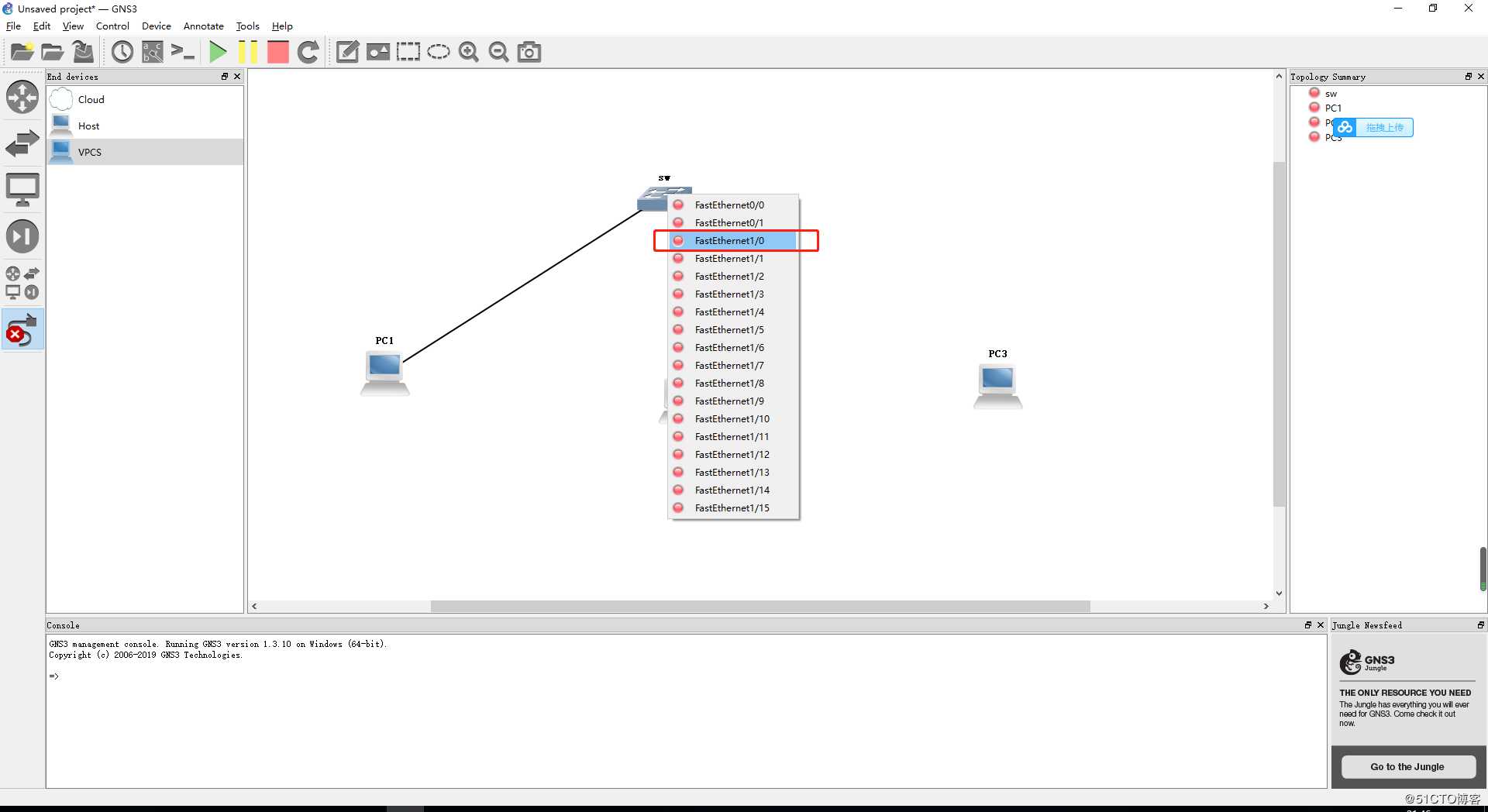

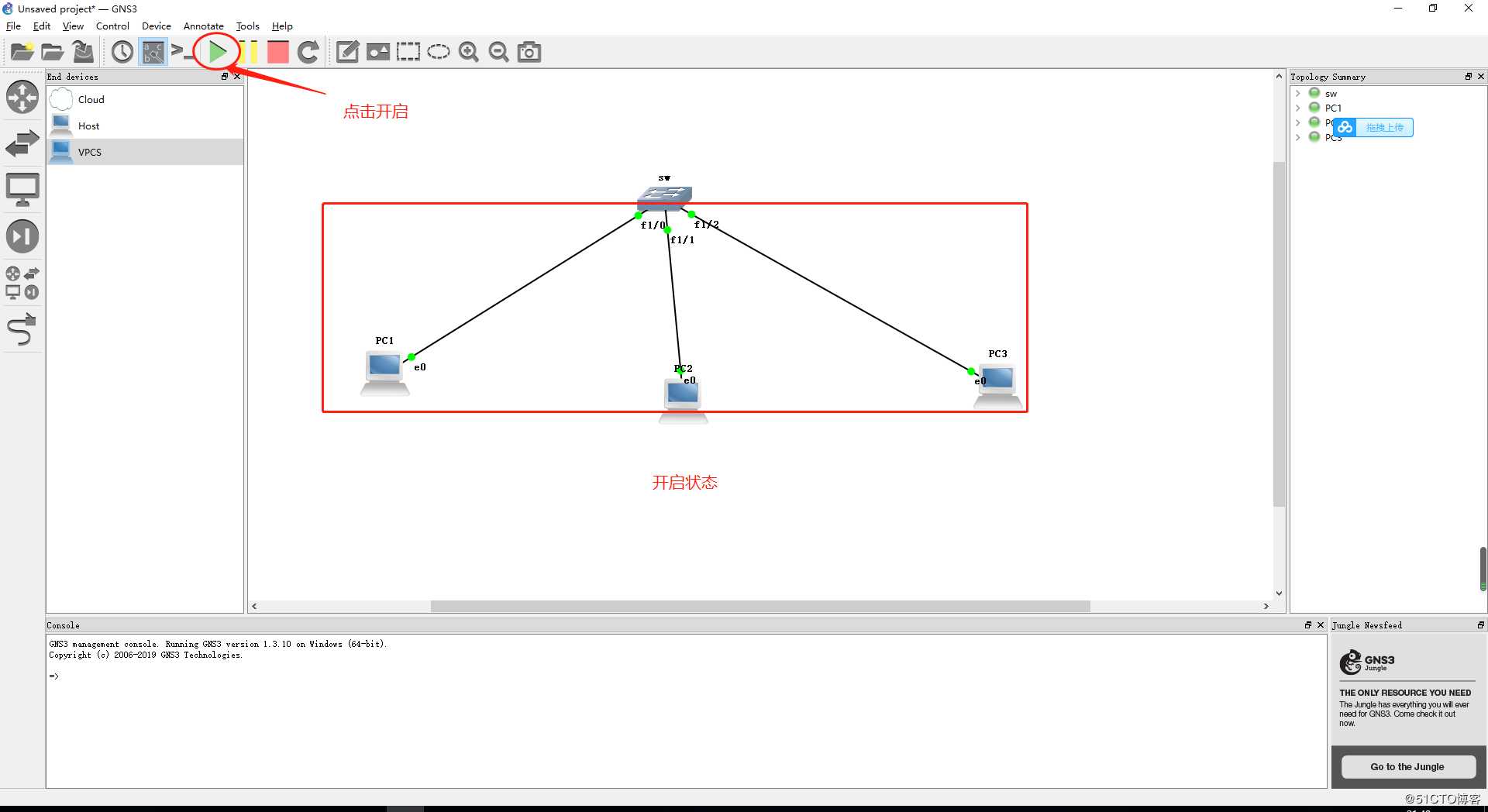

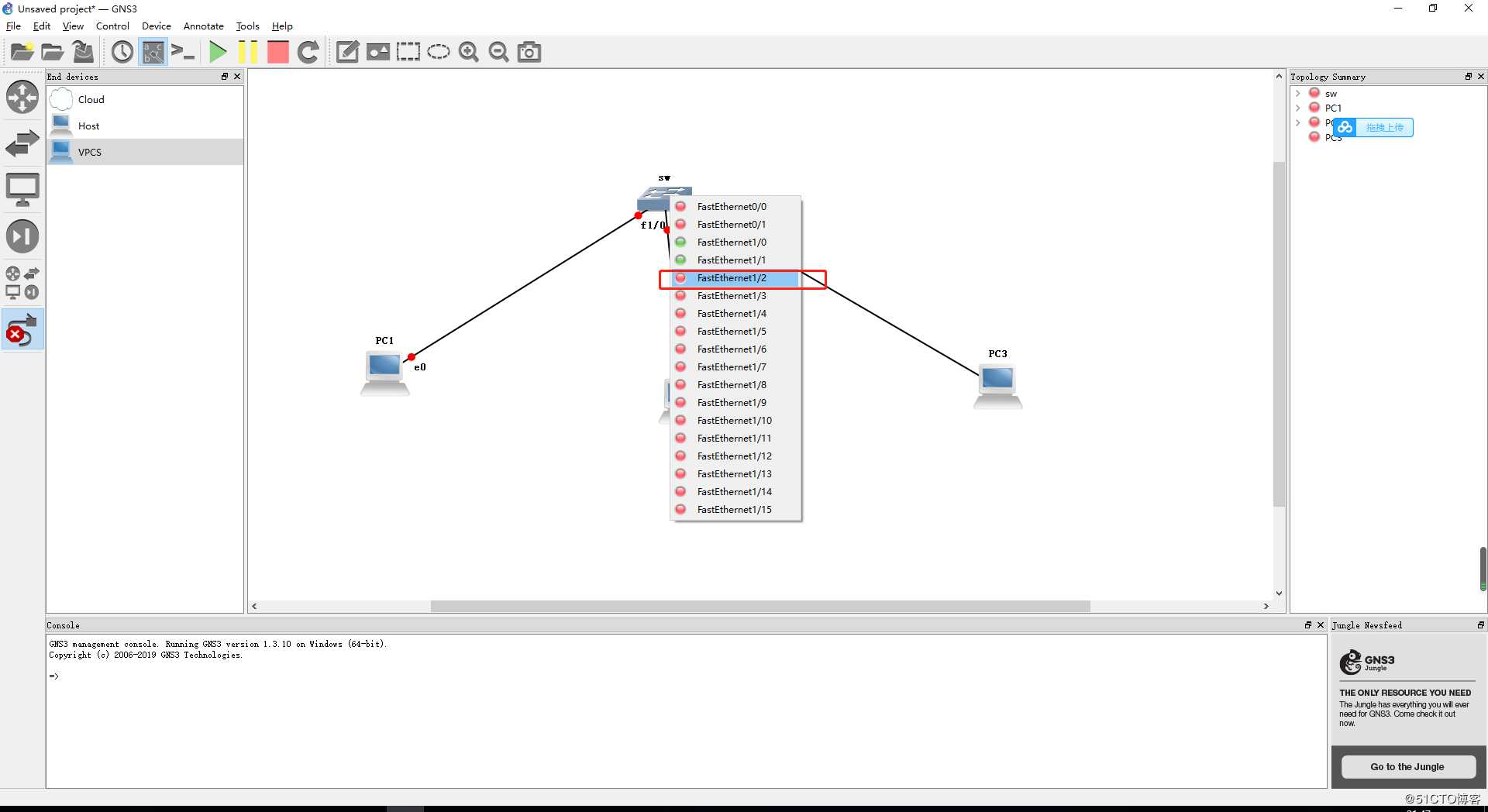

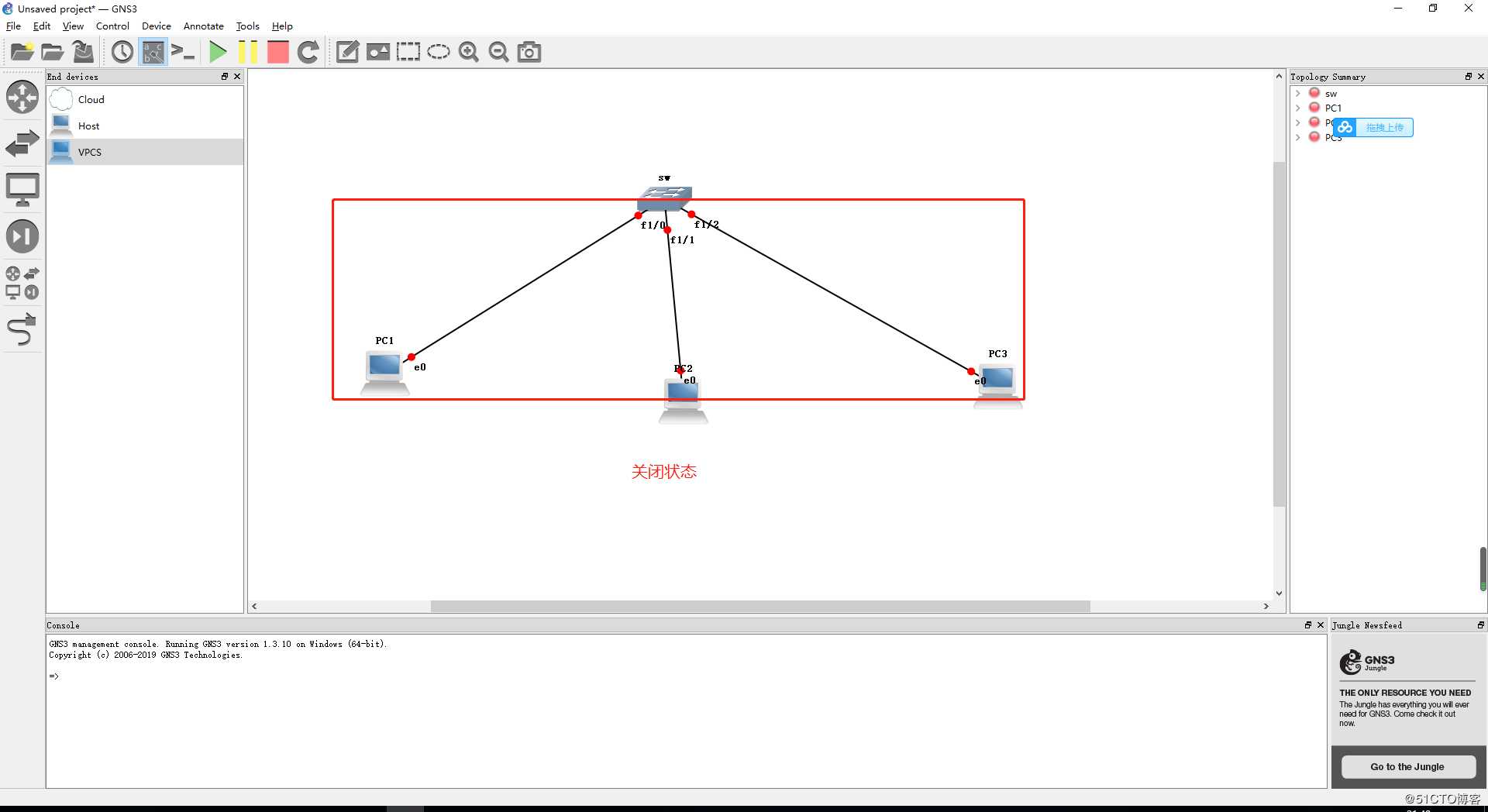

3：连接网线，并开启技术分享图片

技术分享图片

技术分享图片

技术分享图片

技术分享图片

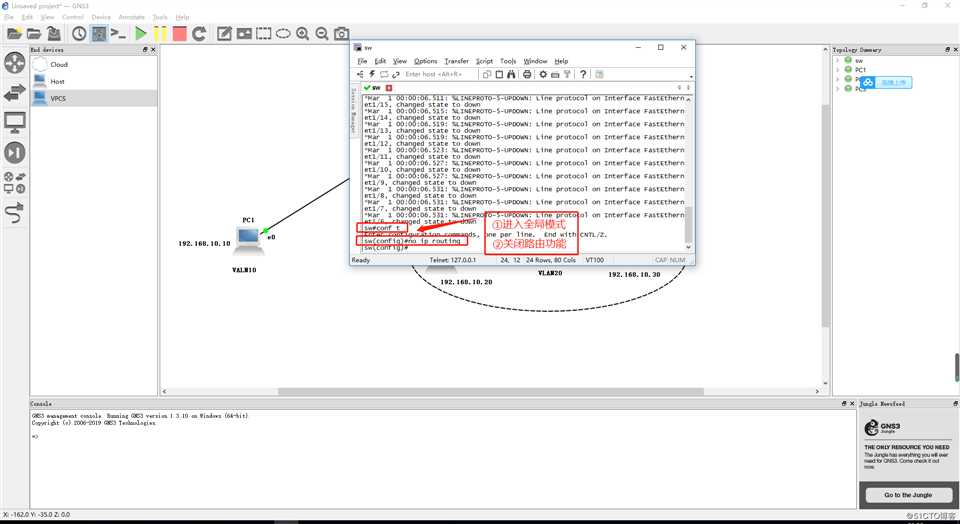

4：关闭路由器的路由功能技术分享图片

技术分享图片

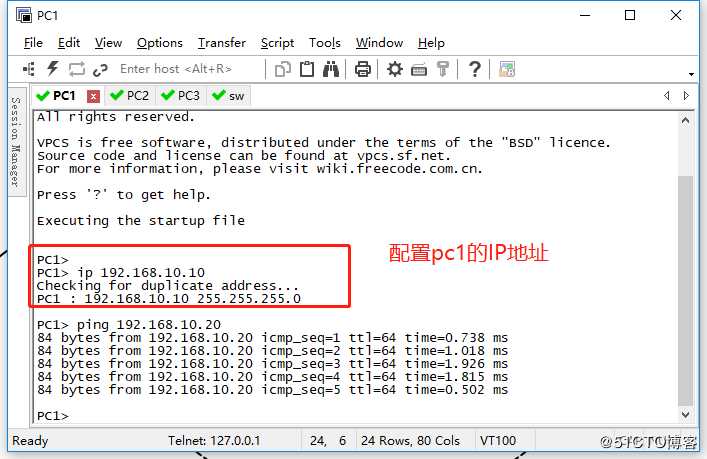

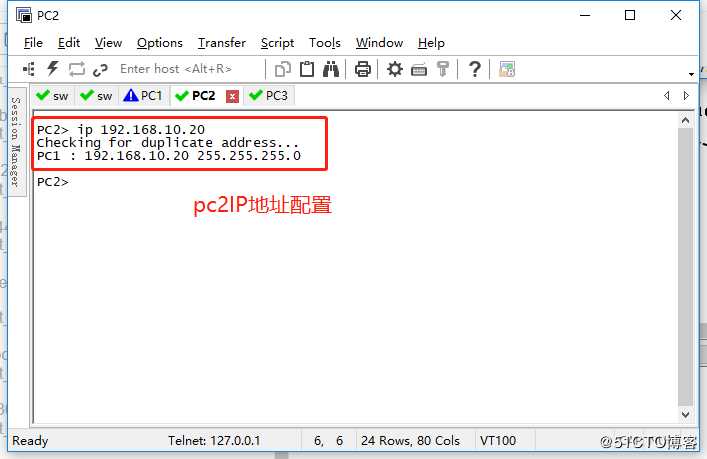

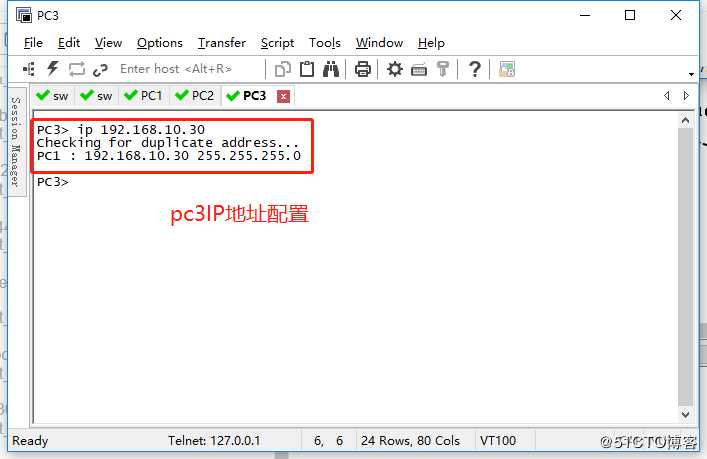

5：进行3台pc机的IP地址配置技术分享图片

技术分享图片

技术分享图片

技术分享图片

6：测试互联互通是否成功，成功进入下一步

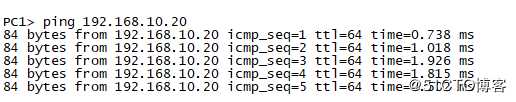

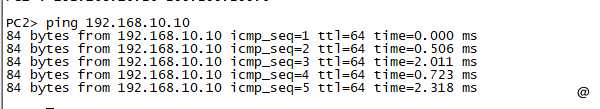

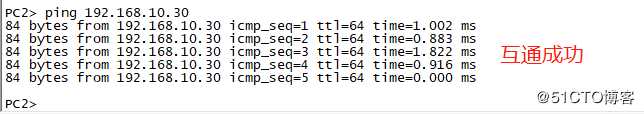

分别用pc1和pc2“ping”对方技术分享图片

技术分享图片

技术分享图片

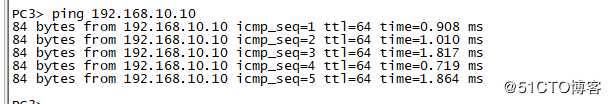

用pc3去“ping”pc1 技术分享图片

技术分享图片

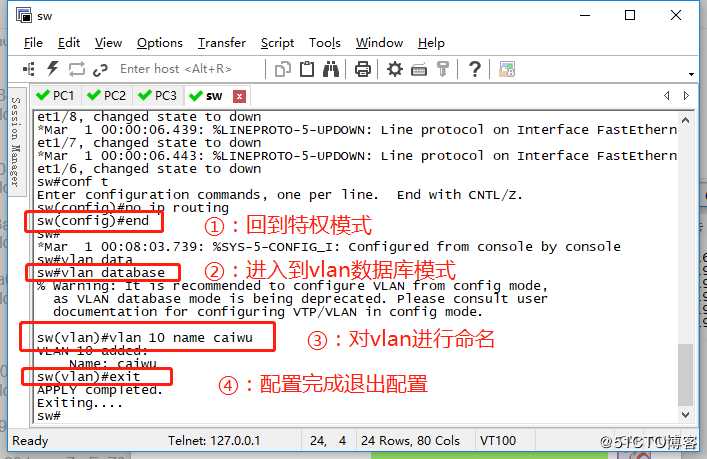

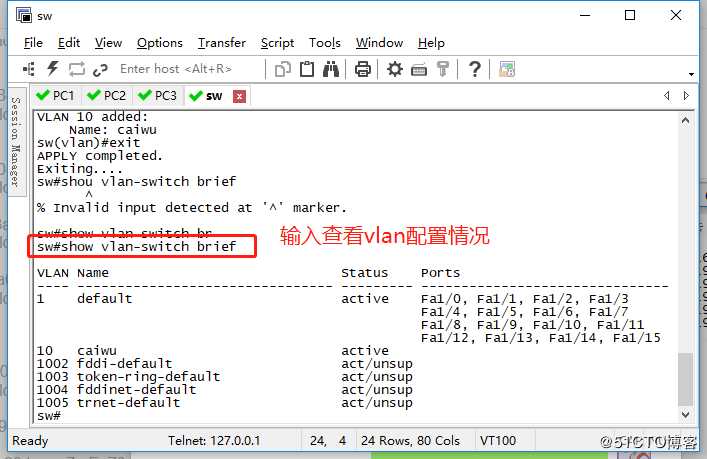

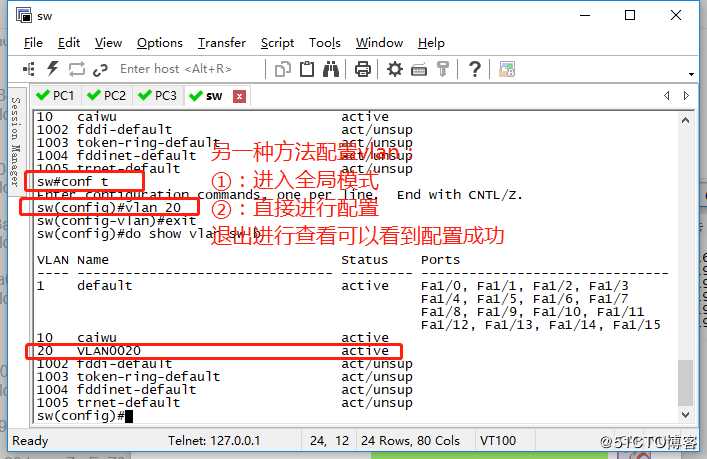

7：划分配置两个VLAN，两种方法：技术分享图片

技术分享图片

技术分享图片

技术分享图片

8：配置接口：

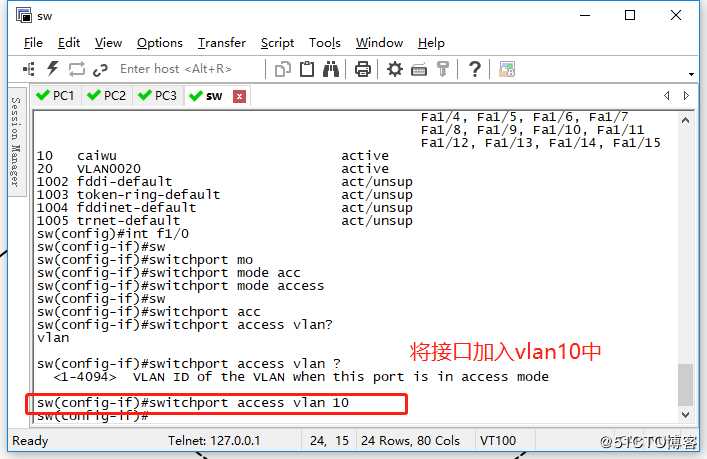

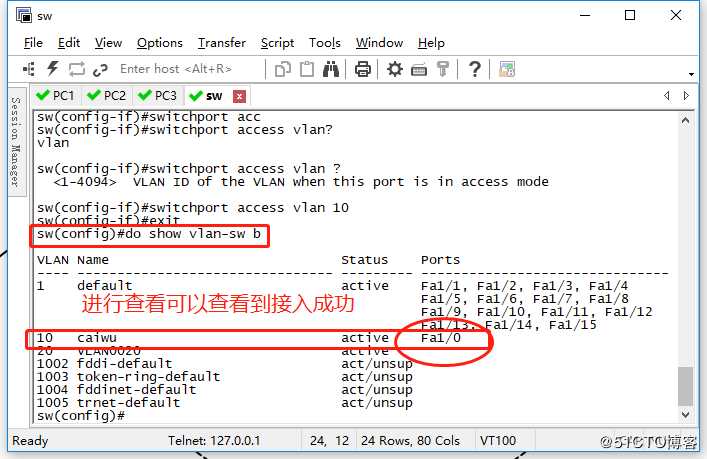

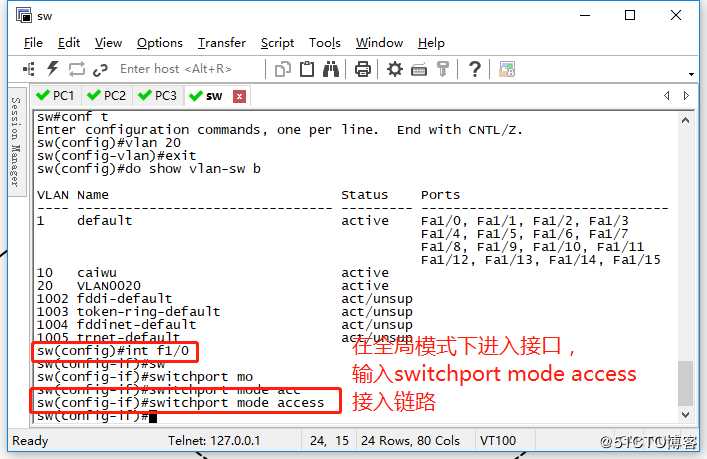

配置f1/0 技术分享图片

技术分享图片

技术分享图片

技术分享图片

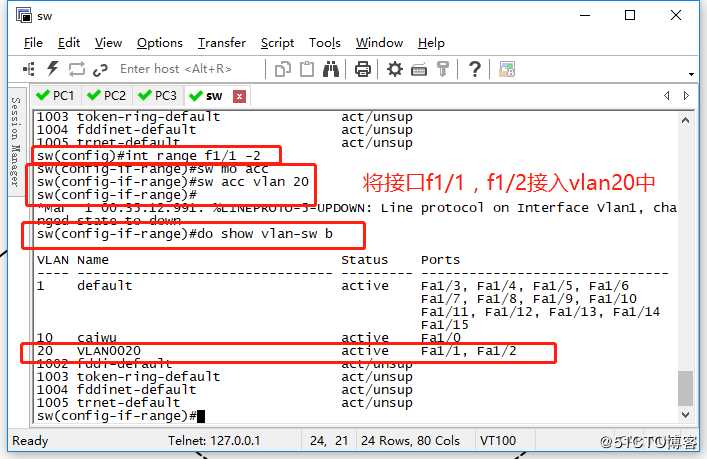

配置f1/1和f1/2同样的方法：技术分享图片

技术分享图片

配置结束。
五：查看实验作用：

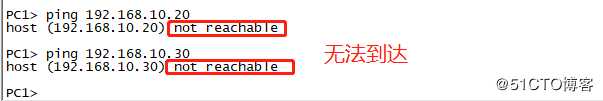

用pc1去“ping”pc2和pc3测试技术分享图片

技术分享图片

可以看到之前可以互通的实验场景现在无法达到。
我们在用pc2去“ping”pc3试一试
技术分享图片

技术分享图片

依旧可以做到互联互通。
六：实验结论：同一个vlan之间在同一网段是可以进行通讯的。在不同的vlan，即使地址在同一网段，也不可以相互通讯。
因为不在一个广播域中，无法使用ARP广播获取到对方的MAC地址，所以不能相互通讯。
