三层交换配置实验：
在GNS3中的操作区拉入两台交换机三台PC机。

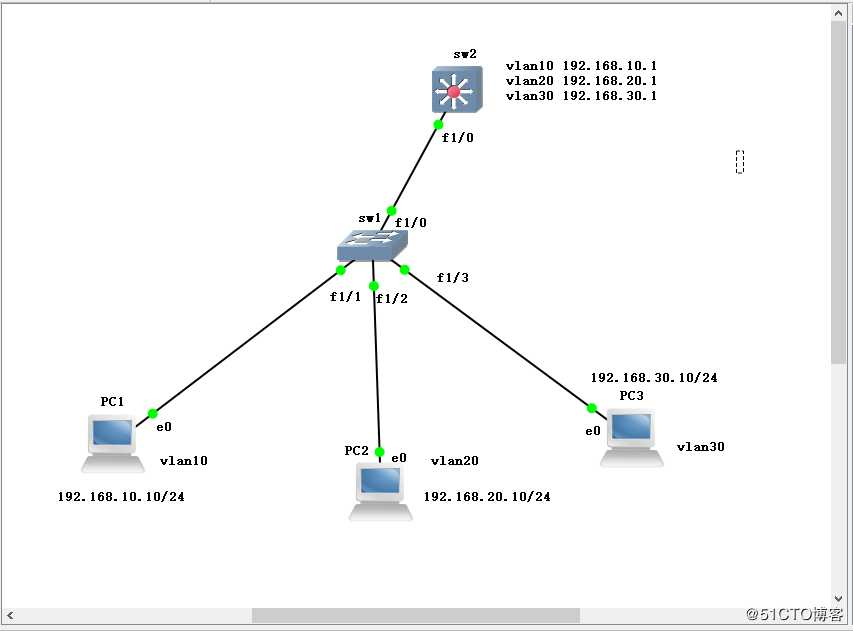

经过之前的两个实验这里我们就不对交换机的硬件设置进行介绍了。接下来就是对PC机以及交换机的接口和IP地址进行规划，

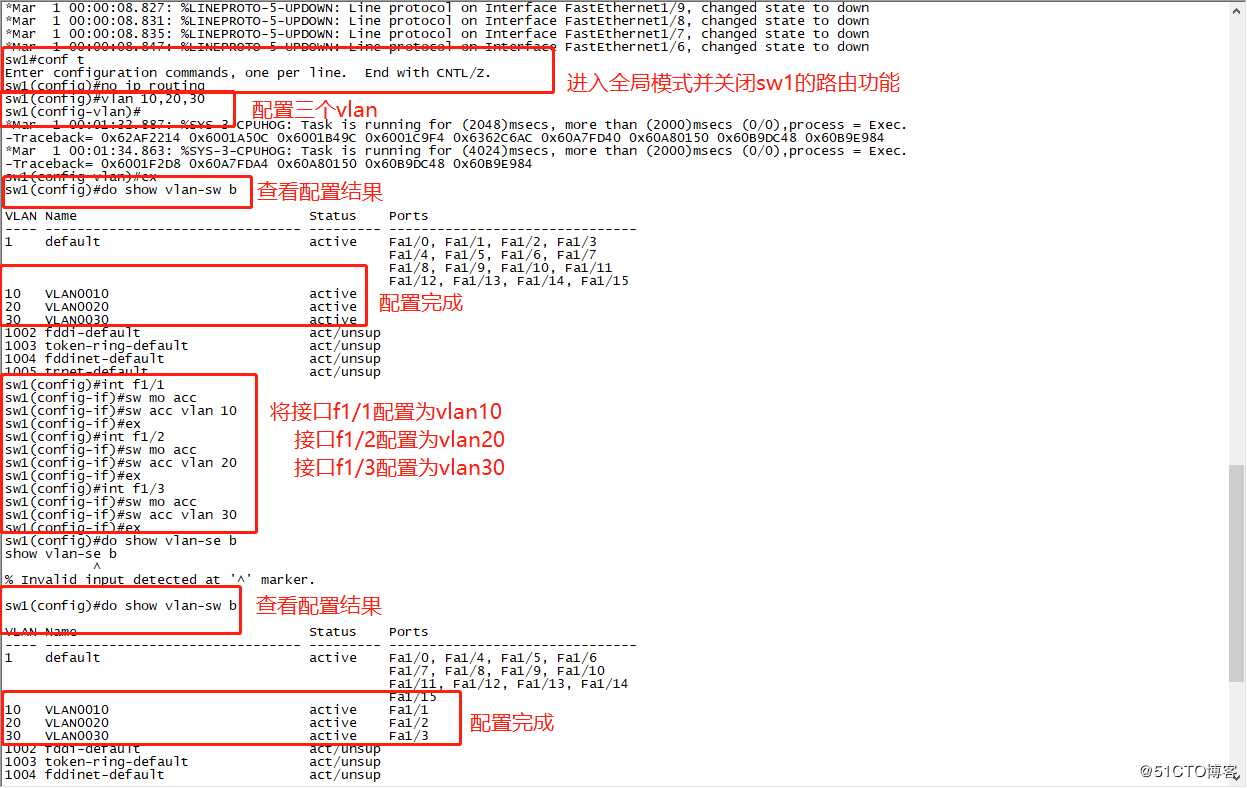

这一步我们对sw1的三个接口进行配置，首先我们进入全局模式并关闭sw1的路由功能，之后我们配置出三个vlan，然后对配置结果进行查看。之后我们将接口f1/1配置为vlan10，接口f1/2配置为vlan20，接口f1/3配置为vlan30，最后对配置结果进行查看。

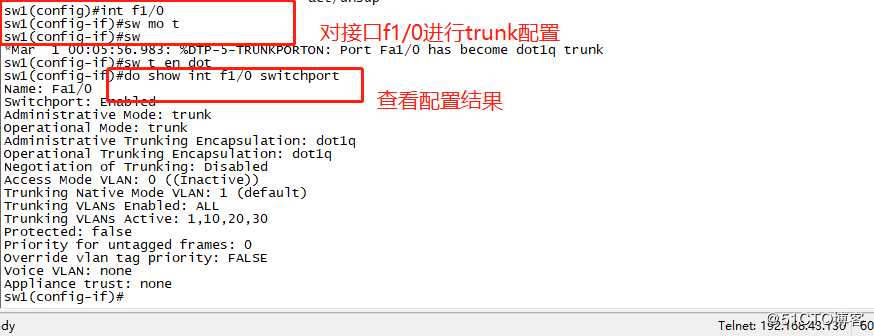

下面我们还要对sw1f1/0接口进行配置。我们对接口f1/0进行trunk配置，之后再查看一下配置结果。

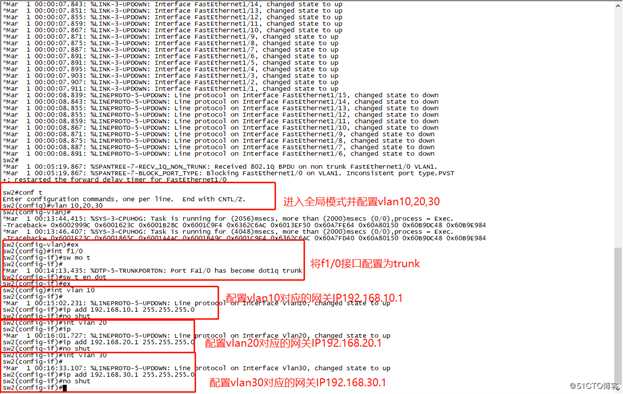

为了实验的正常进行，我们同样少不了对sw2的配置。首先我们进入全局模式，在配置出三个vlan，之后再对接口f1/0进行trunk配置。之后我们还要为vlan10,20,30配置对应的网关IP。

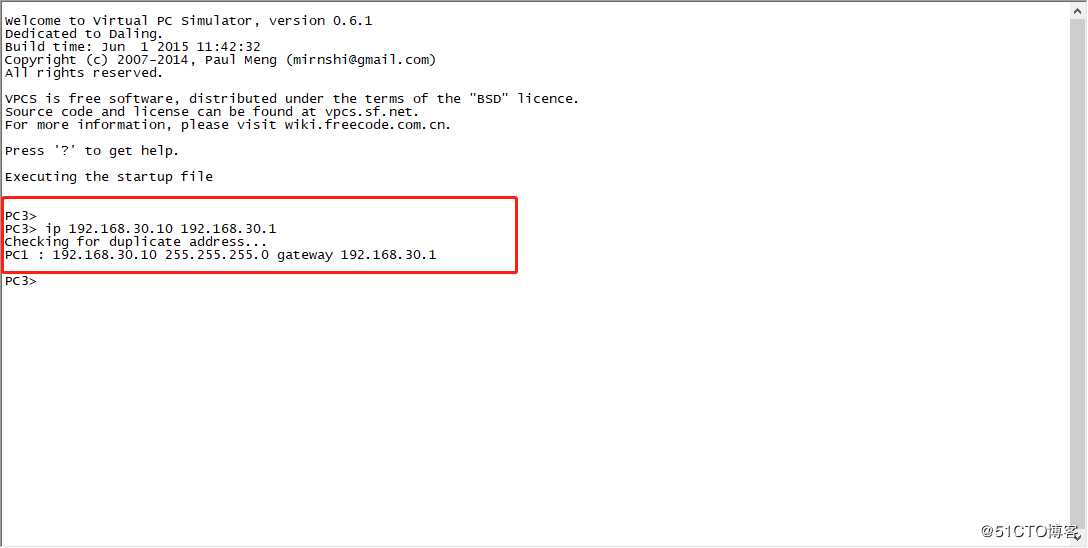

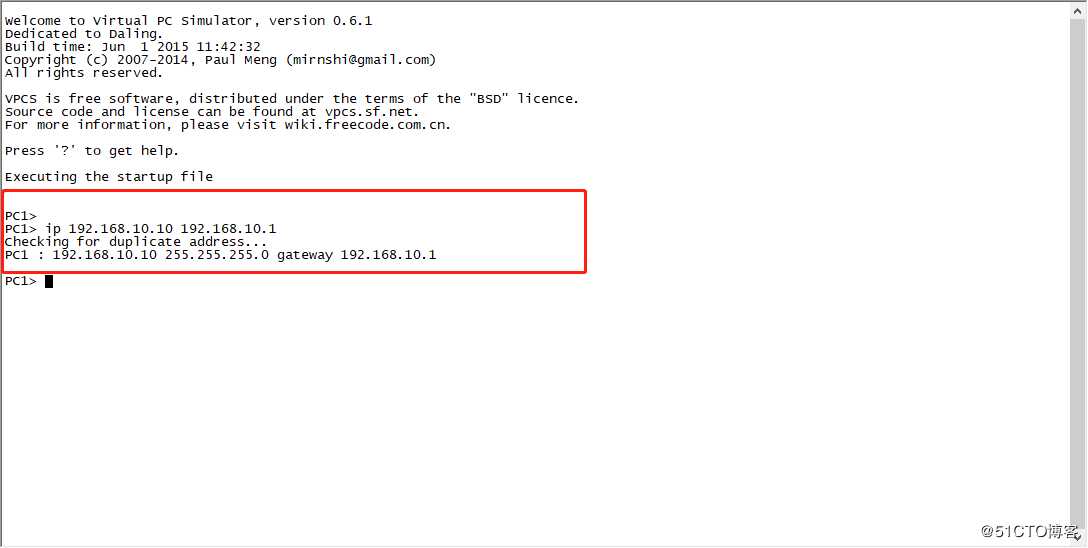

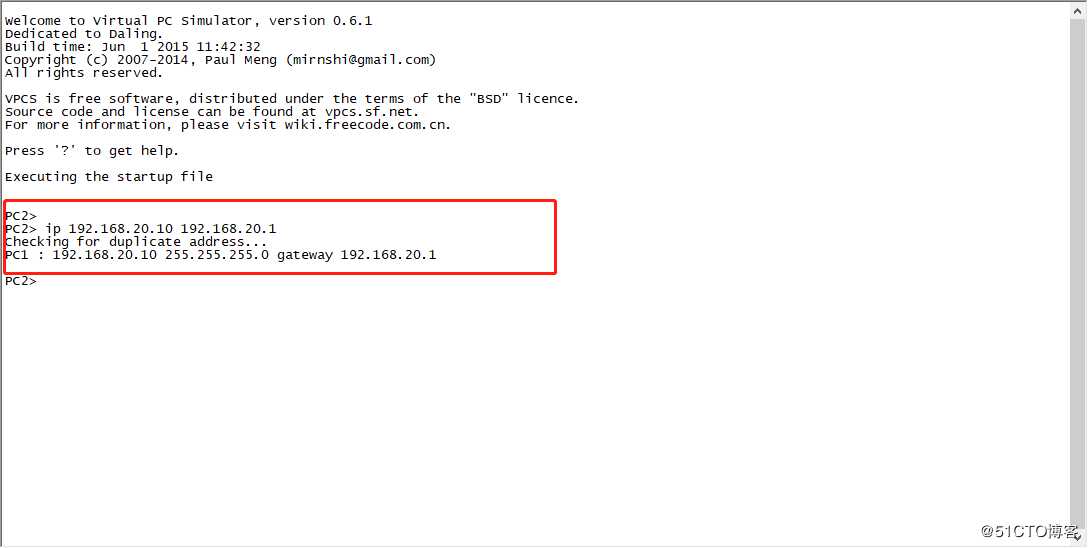

再之后的一步就是我们对三台PC机的IP地址的配置了。

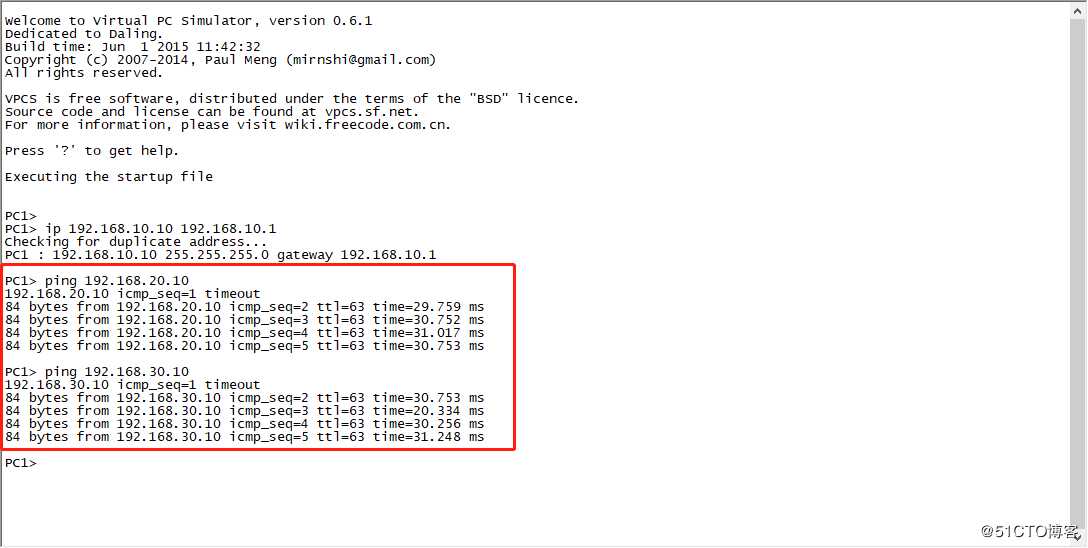

所有设备配置完成，我们就可以进行最后的拼接实验了。实验结果证明我们如此的配置是可以拼接成功的。
