UML类图（1.3）

UML：Unified modeling Language 统一建模语言

UML类图：用来描述系统所包含的类以及类之间的关系。

画图工具：https://www.processon.com

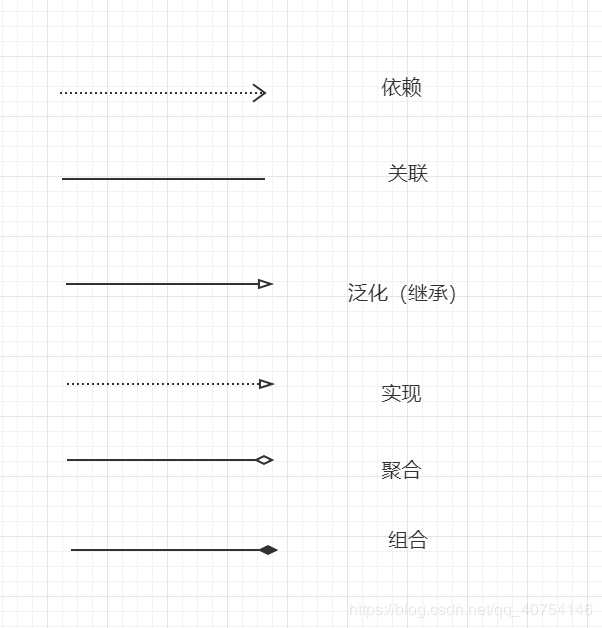

类之间的6种关系及表示方法：

6种关系都可称为依赖，而根据关系的类别又可细分5种。

代码与类图之间的转换方式

class Person
{
    private String name;
    private String Email;
    private  Integer age;
    public void setName(String name)
    {
        this.name=name;
    }
    public void setEmail(String email)
    {
        this.email=email;
    }
    public void setAge(String age)
    {
        this.age=age;
    }
}

依赖（dependence）

在A类中用到了B类，则A对B类依赖。（编译时缺少B类无法通过）

泛化（generalization）

泛化==继承。【依赖关系的特例】

实现（Implementation）

实现关系描述类与接口的关系。类实现接口构成实现关系。【依赖关系的特例】

关联（Association）

一个类知道另一个类的属性和方法。【依赖关系的特例】

聚合（Aggregation）

整体与部分的关系，整体可与部分分开。【关联关系特例】

组合（Composition）

整体与部分的关系，整体不可与部分分开。

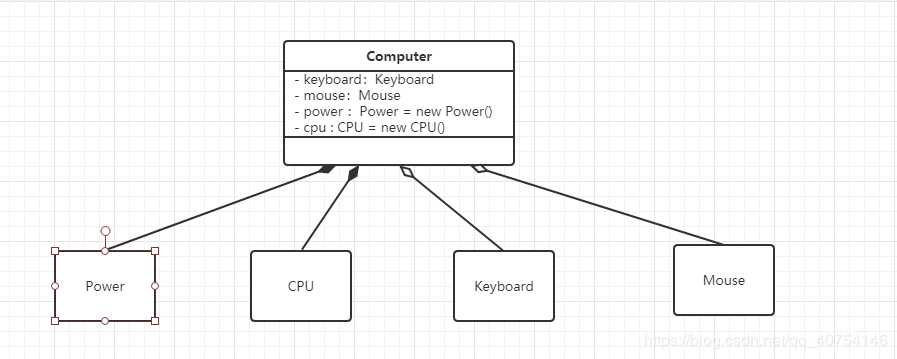

举个例子，计算机可以没有键盘没有鼠标，但是不能没有CPU，不能没有电源。那么键盘鼠标与计算机就是一个聚合关系，可分离，但电源，CPU是计算机必不可少的组成部分。

class Computer
{
    //聚合关系
    private Keyboard keyboard;
    private Mouse mouse;

    //组合关系
    private Power power = new Power();
    private CPU cpu = new CPU();;

}

class Keyboard
{

}
class Mouse
{

}

class Power
{

}

class CPU
{

}
