交换机划分VLAN配置

一、实验目标

1. 理解虚拟 LAN(VLAN)基本原理

2. 掌握一般交换机按端口划分 VLAN的配置方法

3. 掌握Tag VLAN配置方法

二、实验背景

某一公司内财务部、销售部的PC通过2台交换机实现通信；要求财务部和销售部内的PC可以互通，但为了数据安全起见，销售部和财务部需要进行隔离，现要在交换机上做适当配置来实现这一目的

三、技术原理

1. VLAN是指在一个物理网段内，进行逻辑的划分，划分成若干个虚拟局域网。VLAN最大的特性是不受物理位置的限制，可以进行灵活的划分。VLAN具备了一个物理网段所具备的特性。相同VLAN内的主机可以相互直接通信，不同VLAN间的主机之间互相访问必须经由路由设备进行转发。广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中

2. Port VLAN是实现VLAN的方式之一，它利用交换机的端口进行VLAN的划分，一个端口只能属于一个VLAN

3. Tag VLAN是基于交换机端口的另外一种类型，主要用于使交换机的相同VLAN内的主机之间可以直接访问，同时对于不同VLAN的主机进行隔离。Tag VLAN遵循IEEE802.1Q协议的标准。在使用配置了Tag VLAN的端口进行数据传输时，需要在数据帧内添加4个字节的802.1Q标签信息，用于标示该数据帧属于哪个VLAN，便于对端交换机收到数据帧后进行准确的过滤

四、实验步骤

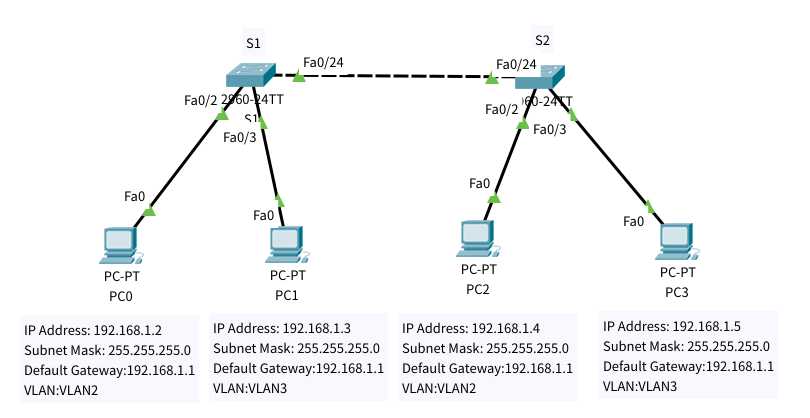

实验拓扑

实验步骤

1. 设置四台PC机IP地址

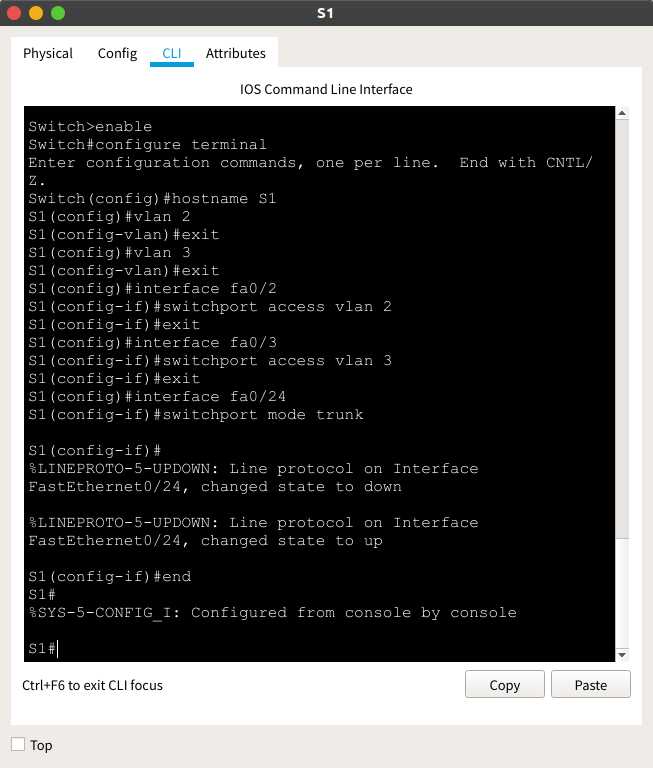

2. 对交换机S1进行设置

    Switch>enable
    Switch#configure terminal
    Switch(config)#hostname S1      //设置主机名
    S1(config)#vlan 2       //划分VLAN 2
    S1(config-vlan)#exit
    S1(config)#vlan 3       //划分VLAN 3
    S1(config-vlan)#exit
    S1(config)#interface fa0/2
    S1(config-if)#switchport access vlan 2  //将fa0/2划分到VLAN 2
    S1(config-if)#exit
    S1(config)#interface fa0/3
    S1(config-if)#switchport access vlan 3  //将fa0/3划分到VLAN 3
    S1(config-if)#exit
    S1(config)#interface fa0/24     //设置fa0/24端口模式为trunk
    S1(config-if)#switchport mode trunk
    S1(config-if)#end

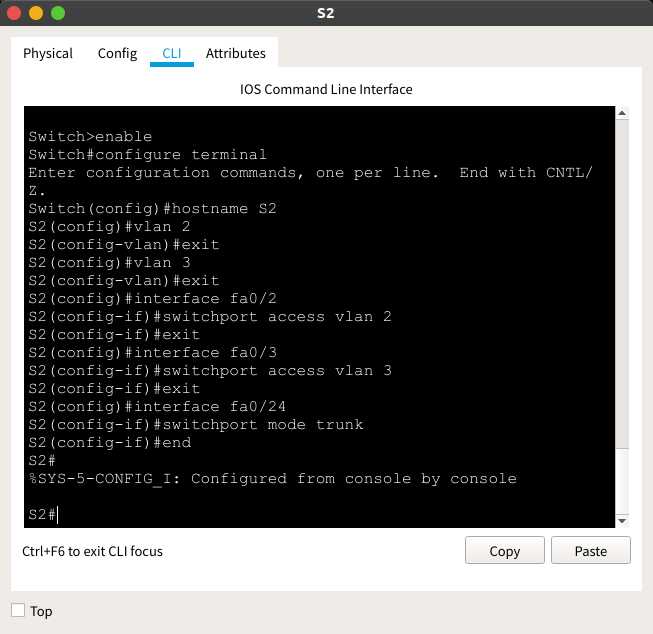

3. 对交换机S2进行设置

    Switch>enable
    Switch#configure terminal
    Switch(config)#hostname S2
    S2(config)#vlan 2
    S2(config-vlan)#exit
    S2(config)#vlan 3
    S2(config-vlan)#exit
    S2(config)#interface fa0/2
    S2(config-if)#switchport access vlan 2
    S2(config-if)#exit
    S2(config)#interface fa0/3
    S2(config-if)#switchport access vlan 3
    S2(config-if)#exit
    S2(config)#interface fa0/24
    S2(config-if)#switchport mode trunk
    S2(config-if)#end



五、验证

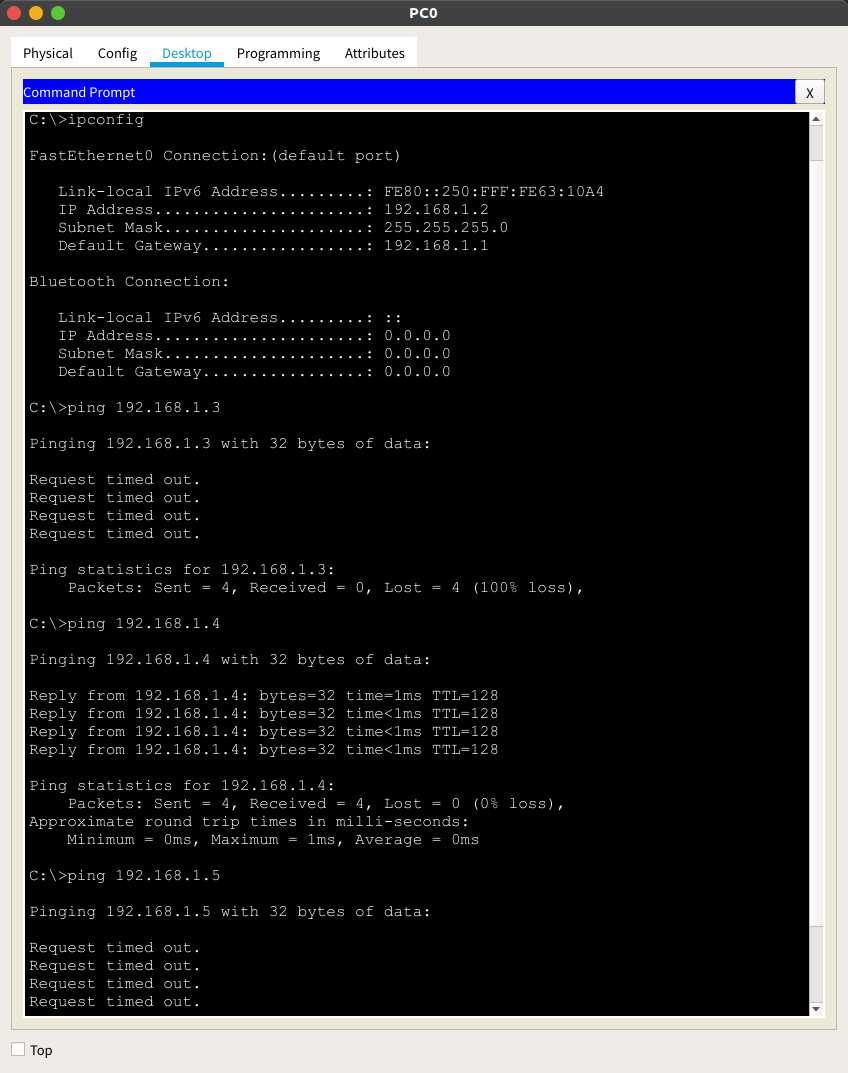

打开PC0的Command Prompt

    PC>ipconfig
    PC>ping 192.168.1.3
    PC>ping 192.168.1.4
    PC>ping 192.168.1.5

从结果可看出，PC0 和 PC2 在同一网段可以ping通，无法ping通 PC1 和 PC4
