来张效果图先：
var plane; function addpanel(){ var axesHelper = new THREE.AxesHelper( 400 ); scene.add( axesHelper ); var geometry = new THREE.PlaneBufferGeometry( 200,200,400, 400);1 var material = createMaterial("vertex-shader-2", "fragment-shader-2"); material.uniforms.texture_grass={ type:‘t‘, value:new THREE.TextureLoader().load("../texture/tile_aqua.png"), } material.uniforms.texture_grass.value.wrapS = THREE.RepeatWrapping;2 material.uniforms.texture_grass.value.wrapT = THREE.RepeatWrapping; var displacement = new Float32Array(200000);3 for(var i = 0; i < 200000; i++){ displacement[i]=0; } //丘陵 displacement = addmoutain(displacement,50,170,30,30); displacement = addmoutain(displacement,100,30,30,30); displacement = addmoutain(displacement,150,270,30,30); displacement = addmoutain(displacement,200,30,30,30); displacement = addmoutain(displacement,250,170,30,30); displacement = addmoutain(displacement,300,30,30,30); geometry.addAttribute(‘displacement‘, new THREE.BufferAttribute(displacement, 1));4 plane = new THREE.Mesh( geometry, material ); plane.rotation.x = -1; scene.add( plane ); }

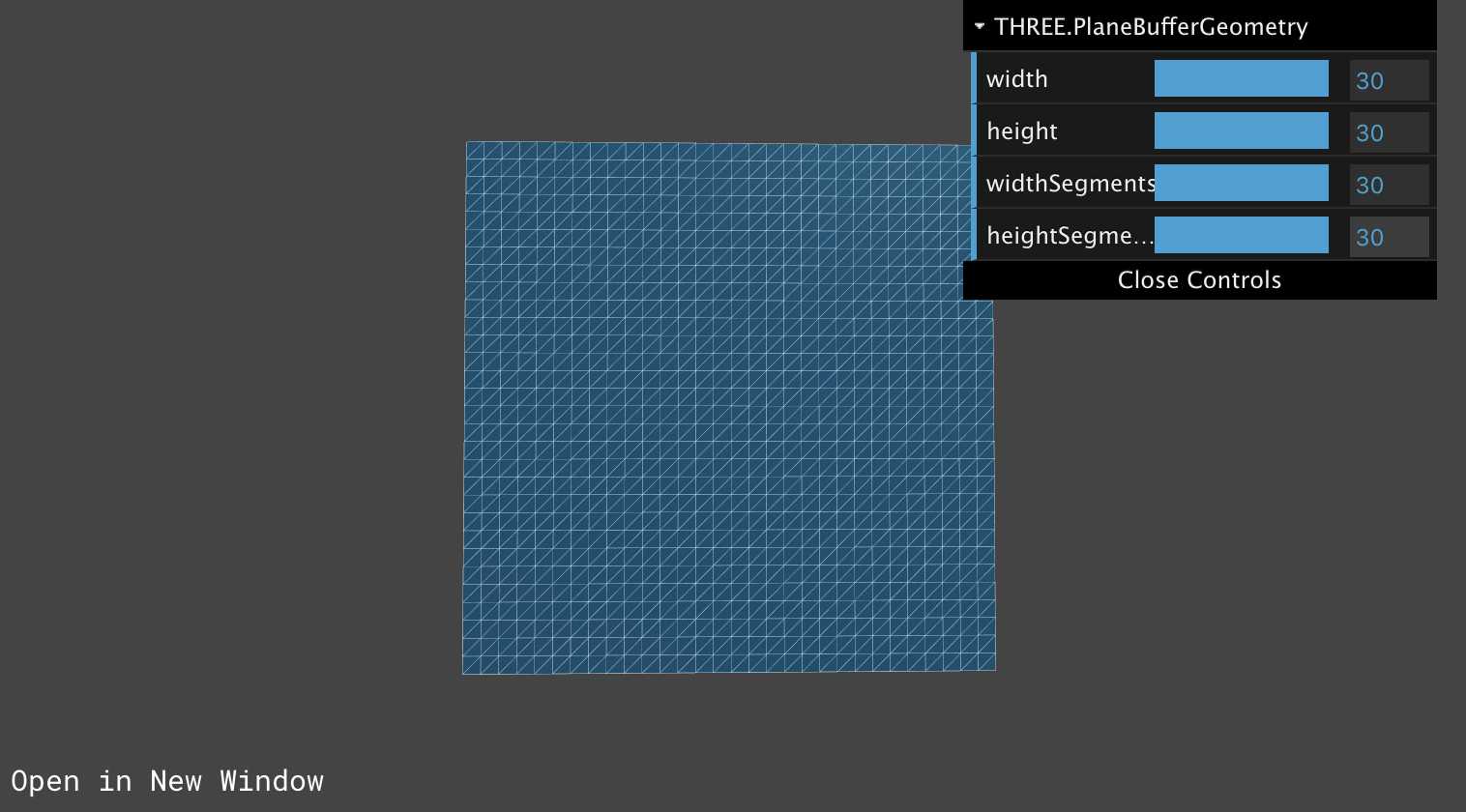

1.利用PlaneBufferGeometry起了一块尺寸200X200的面板，后面的400，400是x轴y轴细分的三角形个数
2.为着色器材质提供贴图纹理，并设置repeat（贴图尺寸必须为2的n次幂）
3.因为plane被细分了（400 x 400，实际可能不是160000个顶点，就像两个三角形4个顶点，4个三角形却只有6个顶点，因为共用的问题）产生n个顶点，所以我们要提供相对应数量的数据供顶点使用；
其实这些数据是后面要传给着色器，替换position.z的，addmoutain函数的作用是以第m个点为中心，周围radius半径内的点按一定规则升降（距离中心点越近，那么高度越高，即值越大）
该函数如下：
function addmoutain(arr,row,col,radius,height){ var colstart = (col-radius+1)>0?(col-radius+1):1; var colend = (col+radius)>400?400:(col+radius); var rowstart = (row -radius + 1)>0?(row -radius + 1):1; var rowend = (row+radius)>400?400:(row+radius); for(var i = rowstart;i<=rowend;i++){ for(var j = colstart;j<=colend;j++){ var distance = Math.sqrt(Math.pow((row-i),2) + Math.pow((col-j),2)); if(distance < radius){ var percent = (radius - distance)/radius; var h = Math.sin(percent * Math.PI/2) * height/2; arr[(i-1)*400+j-1] = h; } } } return arr; }
4.将写好的顶点z轴数据值传给geometry。
下面来看两个着色器：
vs：
<script id="vertex-shader-2" type="x-shader/x-vertex"> attribute float displacement; varying vec2 vUv; varying float pt; void main(){ vUv = uv * 4.0; pt = displacement; gl_Position = projectionMatrix * modelViewMatrix * vec4(position.xy,displacement, 1); } </script>
通过uv * 4.0 实现贴图repeat，position.z值用displacement代替，pt（varying类型）用于后续fs计算透明度的依据
fs：
<script id="fragment-shader-2" type="x-shader/x-fragment"> uniform sampler2D texture_grass; varying vec2 vUv; varying float pt; void main(){ vec4 color = texture2D(texture_grass, vUv); float percent = 1.0; if(pt > 0.5){ percent = pt / 15.0; } gl_FragColor = color * percent; } </script>
因为最高的高度为15.0；所以pt/15.0实现的山丘的颜色透明过渡。
这样，就写完了，后续考虑利用该种方法画一个围棋盘，敬请期待！
