LCD驱动程序之层次分析

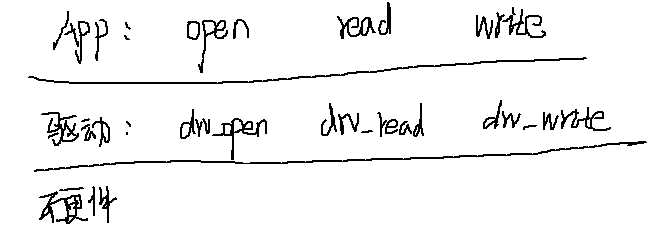

1、回顾字符设备驱动程序：

字符设备驱动编写的一般步骤：

1）主设备号

2）构造file_operations结构体体

　　.open = xxxx

　　.read = xxxxx

3）register_chrdev()

4）入口

5）出口

2、内核中是如何写字符设备驱动程序的呢？

内核中为lcd提供了一个核心文件fbmem.c，这个文件将一些通用的东西抽出来，最终还需要依赖底层提供的一个fb_info结构体。

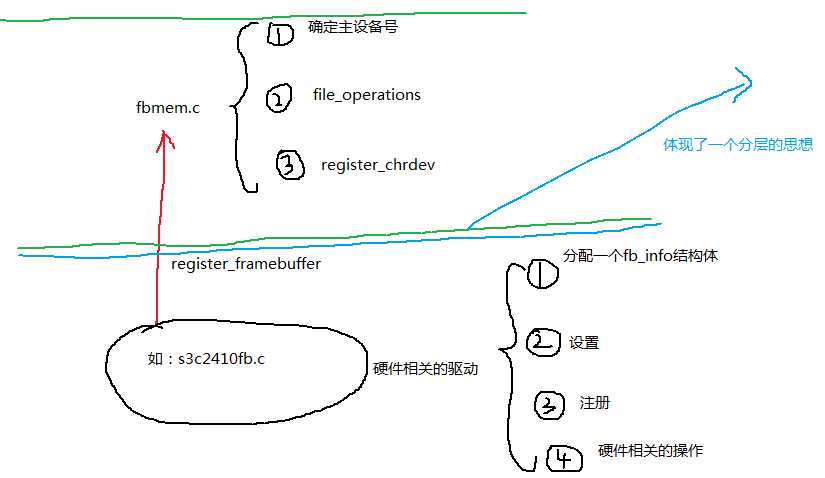

驱动框架：

分析：

app: open("dev/fb0",....)主设备号29，次设备号0
____________________________________________________
kernel: fb_open
　　　　int fbidx = iminor(inode);
　　　　struct fb_info *info = registered_fb[idx];//以次设备号为下标从数组中取出一项

app: read()
____________________________________________________
kernel: fb_read()
　　　　int fbidx = iminor(inode);
　　　　struct fb_info *info = registered_fb[fbidx];
　　　　if (info->fbops->fb_read)
　　　　　　return info->fbops->fb_read(info, buf, count, ppos);
　　　　else
　　　　　　src = (u8 __iomem *) (info->screen_base + p);
　　　　　　fb_memcpy_fromfb(dst, src, c);
　　　　　　dst = buffer;
　　　　　　dst += c;
　　　　　　src += c;
　　　　　　copy_to_user(buf, buffer, c)

问1、registered_fb[]在哪里被设置？
fbmem.c提供的是一些抽象出来的东西，它最终会依赖于registered_fb[]这个结构体。
register_framebuffer

问2、怎样写lcd的驱动程序？
1）分配一个fb_info结构体：framebuffer_alloc
2）设置
3）注册：register_framebuffer
4）硬件相关的操作
