Fat32文件系统分析二

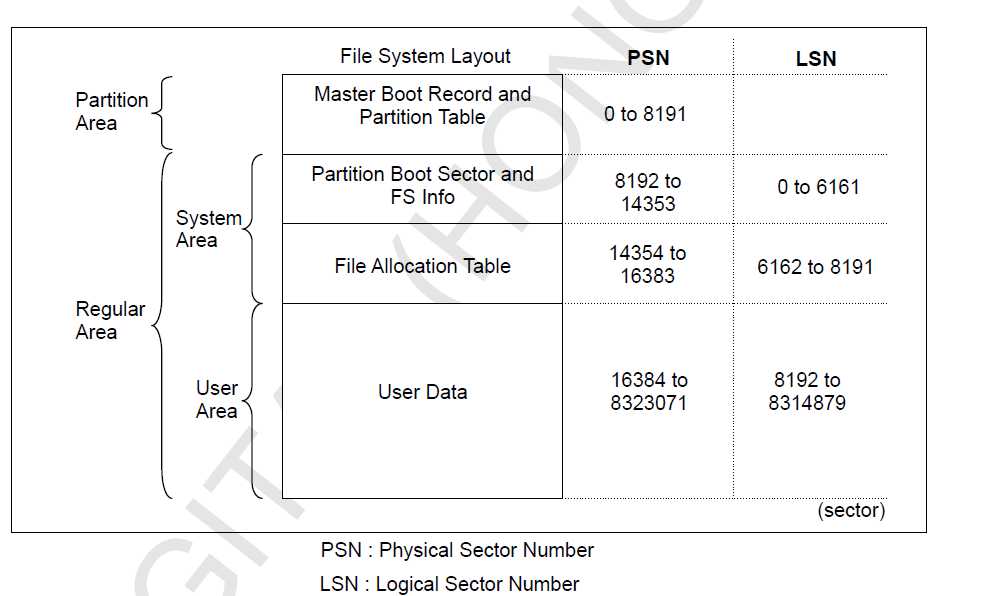

在SD卡文件系统中，主引导记录（Master Boot Record)和分区表存在于物理第一分区中。

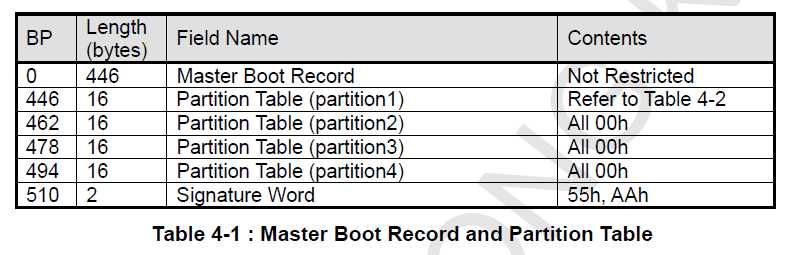

第一个数据区域有主引导记录，其中包含可执行代码和分区表如下：

BP0~BP445：主引导记录 该位置的内容没有说明

BP446~BP461：分区表1，在Table 4-2 中有详细说明

BP462~BP477：分区表2，全部为0

BP478~BP493:   分区表3，值为0

BP494~BP509：分区表4，值为0

BP510~BP511：0x55 0xAA 签名字

分区表1说明：

BP0：Boot Indicator 引导标志，如果为SD卡存储区引导，该值应该为0x80,否则应该为0x00

BP1: 该字节应该指定分区的起始字节，如果分区的起始位置超过8032.5MB，该值应该为0xFE

BP2~BP3:磁盘的启动扇区。

BP4：系统ID， 如果结束分区位置是8032.5MB 该位应该为0x0B,否则应该为0x0C

BP5: Ending Head, This filed shall specify the ending head of the ppartition.

BP6~BP7：结束扇区

BP8~BP11：Relative Sector 相关扇区，该字段指定了在开始前存在的扇区分区数。此处物理地址为主引导目录

BP12~BP15：Total Sector 该字段表示在分区上的扇区数

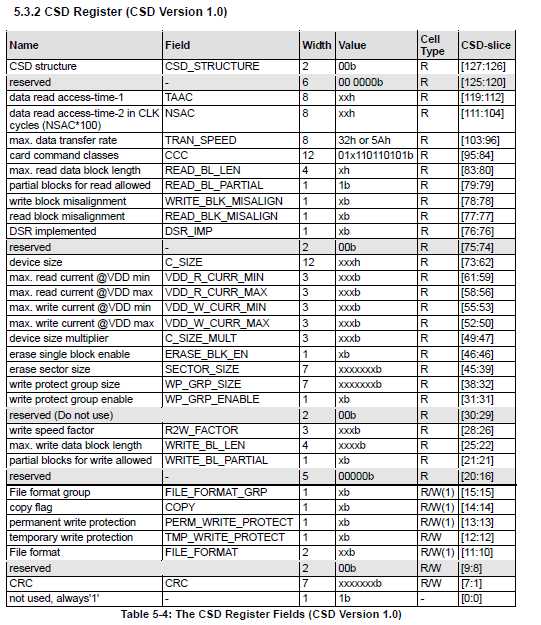

二：SD卡中CSR寄存器内容
