ensp单臂路由实验

时间：2019-08-20 12:14:17 阅读：113 评论：0 收藏：0 [点我收藏+]

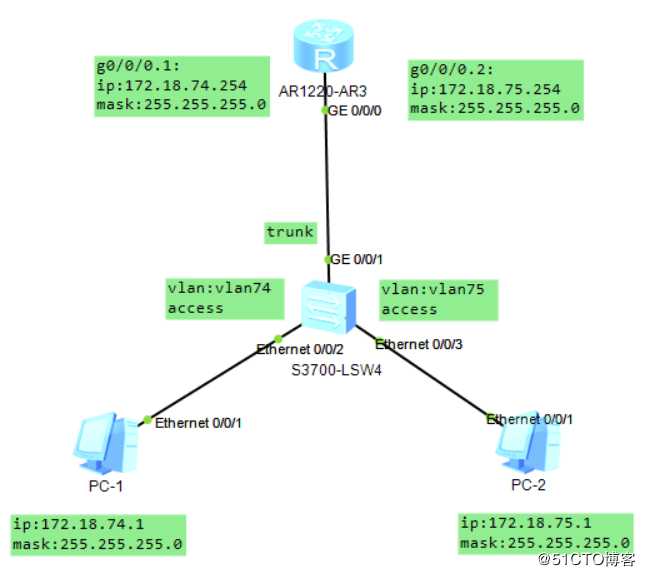

一、首先搭建拓扑

二、配置pc

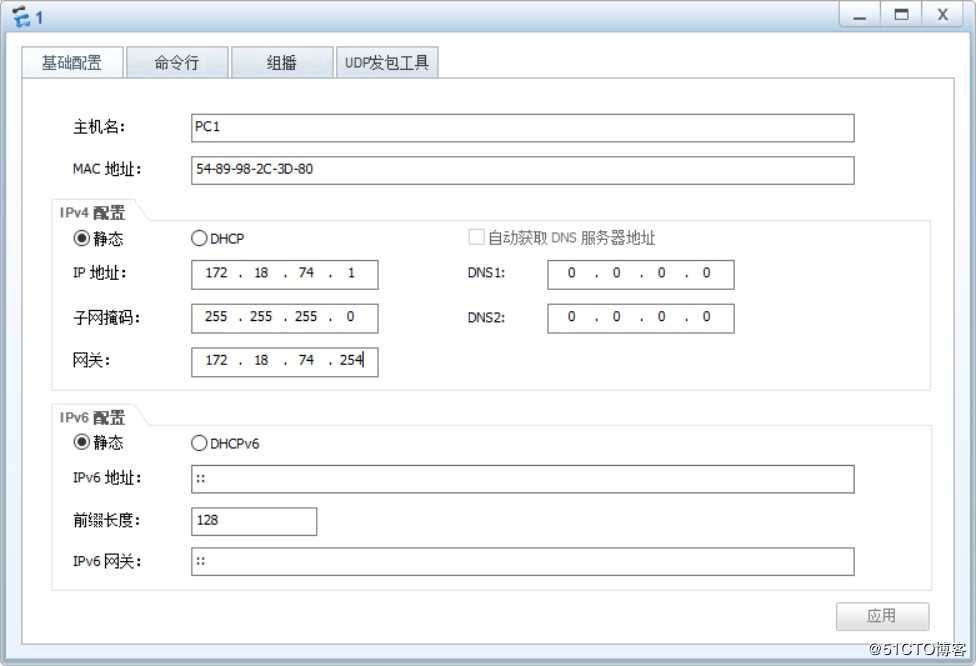

根据图示的ip配置pc的ip、掩码、网关
技术分享图片

技术分享图片

三、配置交换机

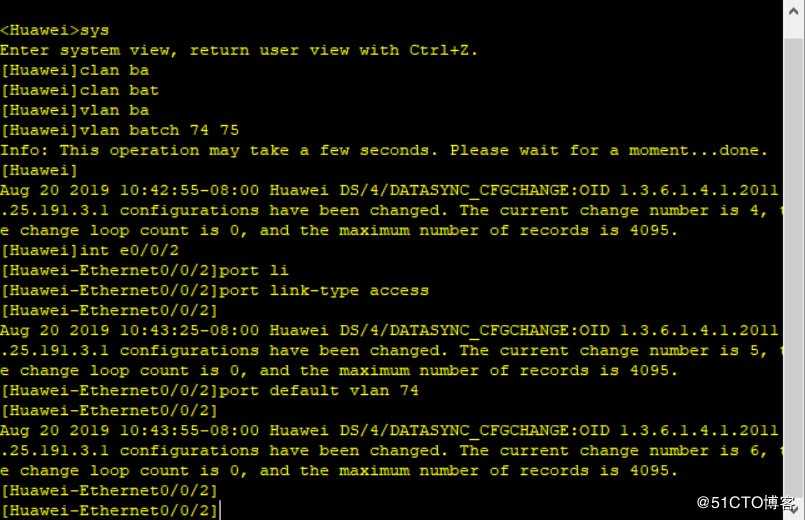

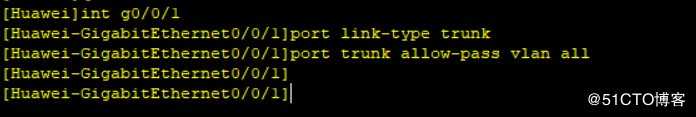

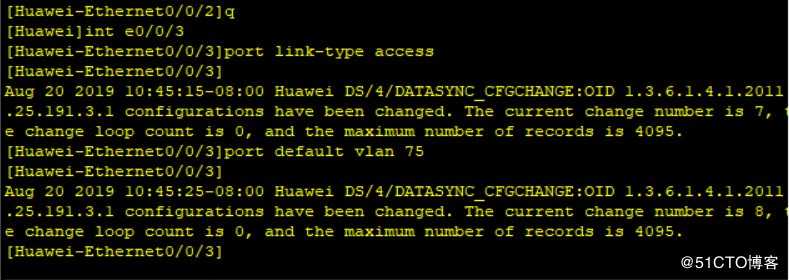

在交换机中创建vlan74 vlan75，并把交换机连接pc的接口加入对应的vlan中，并把GE0/0/1设置为trunk，允许所有vlan通过。
技术分享图片

技术分享图片

技术分享图片

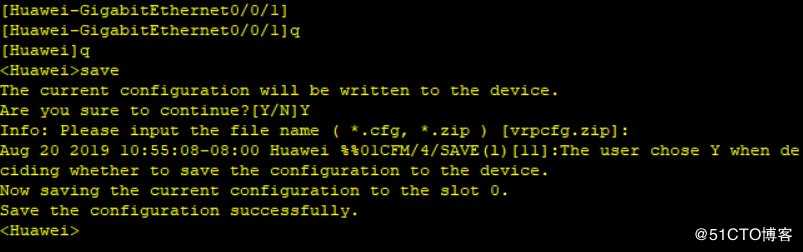

保存配置

四、配置路由器

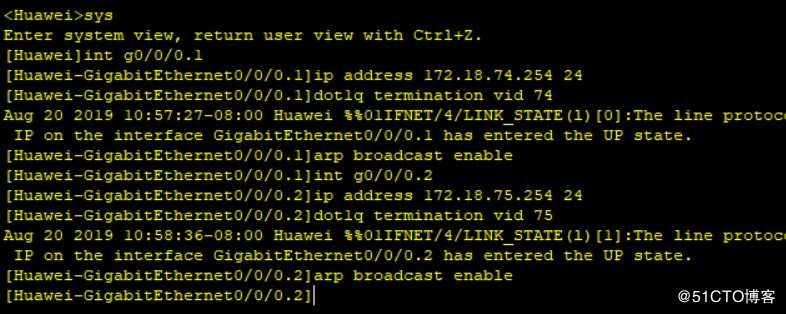

在g0/0/0端口上配置两个子接口g0/0/0.1 g0/0/0.2,并为其配置ip，此ip即为对应pc的网关。
技术分享图片

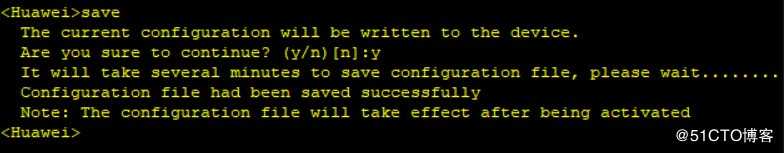

保存配置

技术分享图片

五、测试

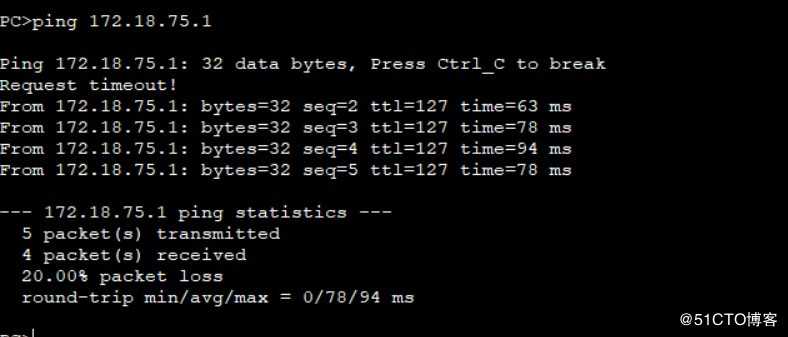

在pc1上ping pc2的地址
技术分享图片
