KEIL & IAR SWO管脚使用

调试中打印管脚可以用SWO管脚代替PB3脚

keil配置如下

1.在新建工程里面加入

#include <stdio.h>

#define ITM_Port8(n) (*((volatile unsigned char *)(0xE0000000+4*n)))
#define ITM_Port16(n) (*((volatile unsigned short*)(0xE0000000+4*n)))
#define ITM_Port32(n) (*((volatile unsigned long *)(0xE0000000+4*n)))

#define DEMCR (*((volatile unsigned long *)(0xE000EDFC)))
#define TRCENA 0x01000000

struct __FILE { int handle; /* Add whatever you need here */ };
FILE __stdout;
FILE __stdin;

int fputc(int ch, FILE *f) {
if (DEMCR & TRCENA) {
while (ITM_Port32(0) == 0);
ITM_Port8(0) = ch;
}
return(ch);
}

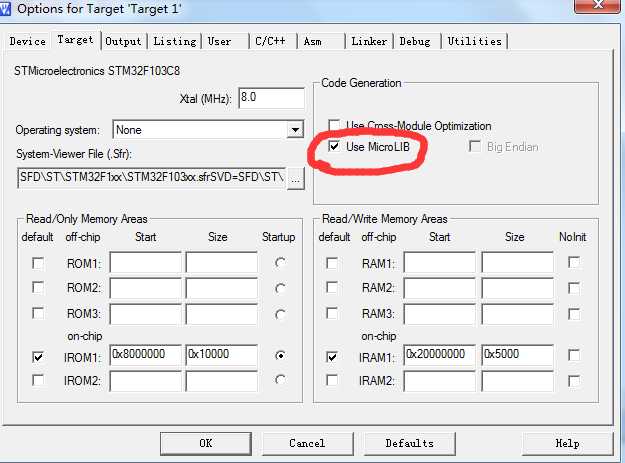

2.配置软件

其中core频率是根据单片机频率来设置，必须一样

如上设置完后，进入仿真

选择如上

在此窗口会显示打印数据，前提是必须连接SWO接口

另外打开STM32 ST-LINK Utility

如上一样可以显示数据

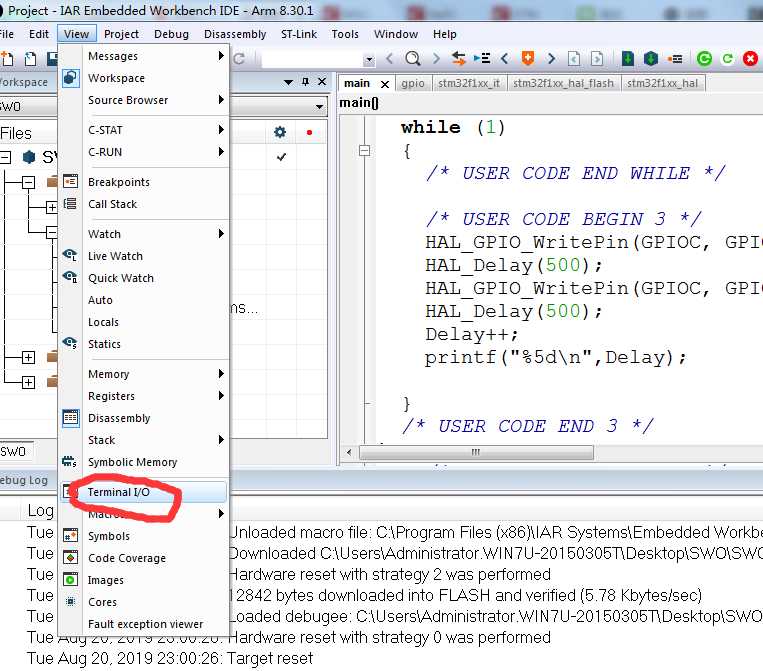

IAR配置如下

然后运行

 显示数据如上

以上就是SWO应用，keil是在keil4下实现，IAR是在8.0版本下实现
