simulink中定义结构体信号线

在simulink中，有需要用到Sfunction函数，Sfunction函数的输入为结构体，就需要外部跟Sfunction函数的连线也为结构体，这样就需要定义simulink中信号线也为结构体类型。

1.定义bus总线

    1.在simulink界面中，点击view->model explorer->base workspace

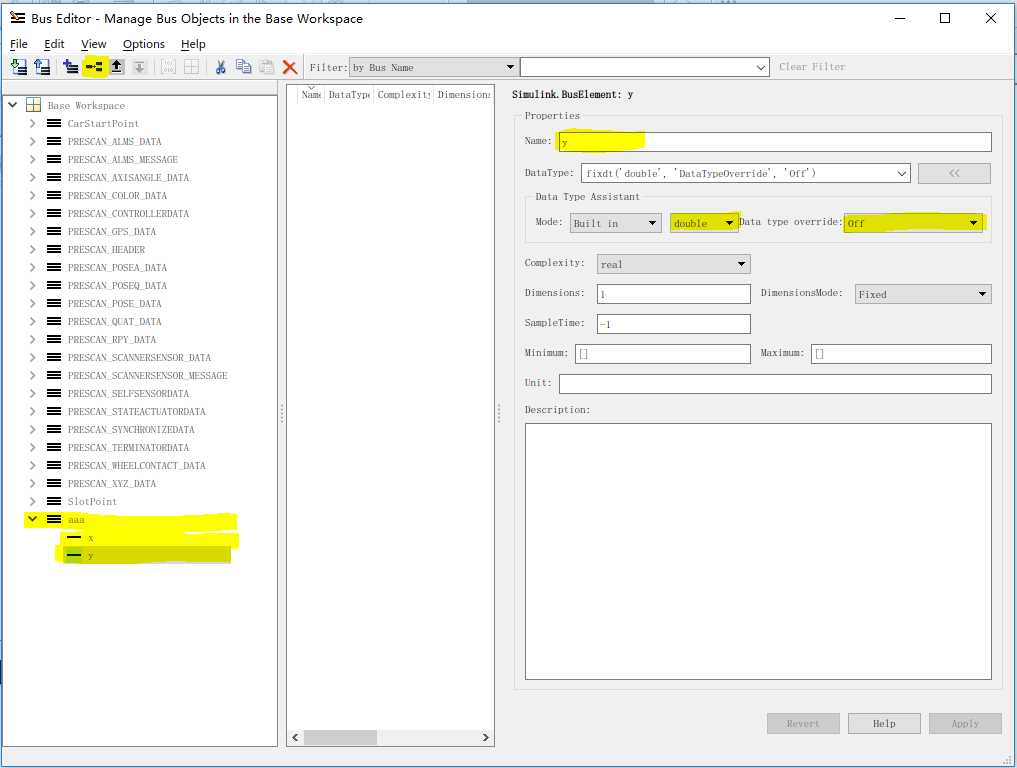

    2.在model Hierarchy窗口栏选中base Workspace.点击Add->simulink bus->Launch Bus Editor

3.选中BUS信号，在右侧修改信号名和类型。点击工具栏里面黄色图标，添加成员变量

4.在simulink中使用BUS Creater将信号线组合在一起

5.双击BusCreater,在output data type选中上面定义的结构体名字就可以了

至此就OK了
