静态VLAN的配置

时间：2019-08-23 14:29:13 阅读：91 评论：0 收藏：0 [点我收藏+]

在一台交换机上连接3台PC机，然后创建两个VLAN，分别为VLAN 10 和VLAN 20，把第一台PC机分配给VLAN 10，把其他两台分配给VLAN 20.然后测试他们的互通情况。

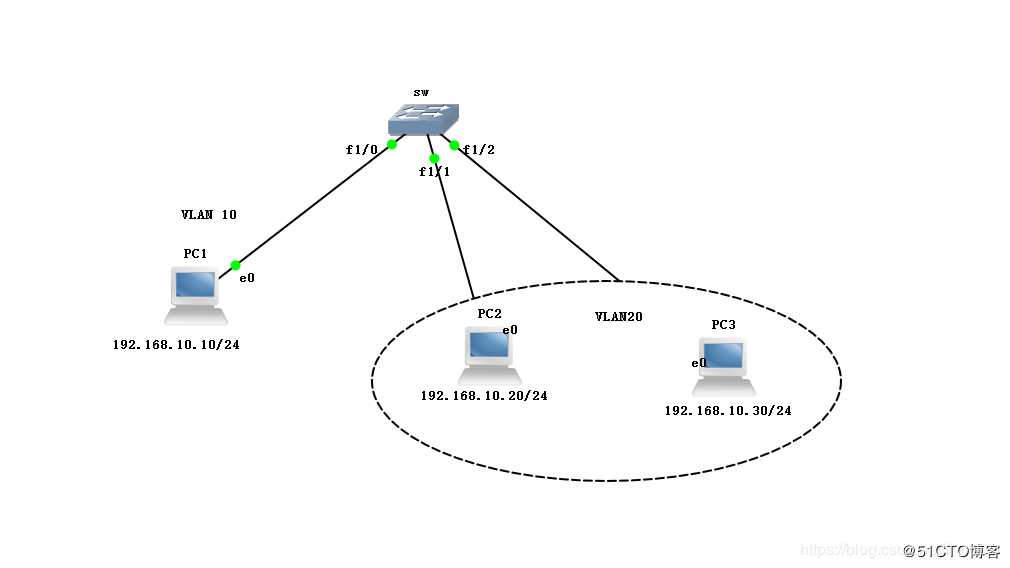

实验拓扑图如下
技术分享图片

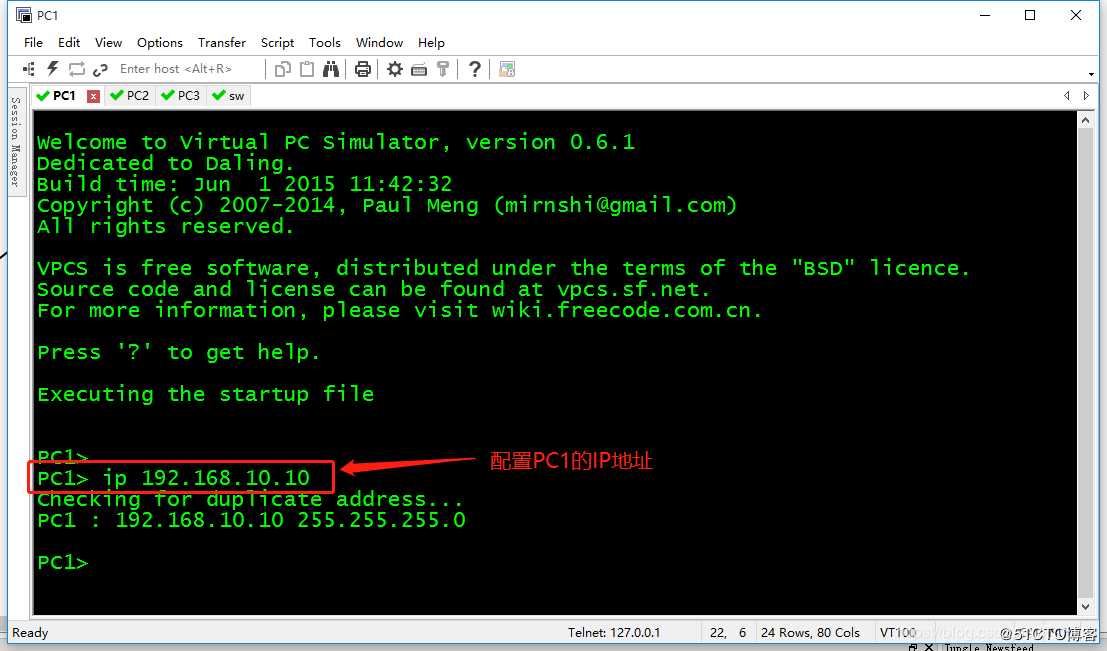

1、配置PC1的IP地址。
技术分享图片

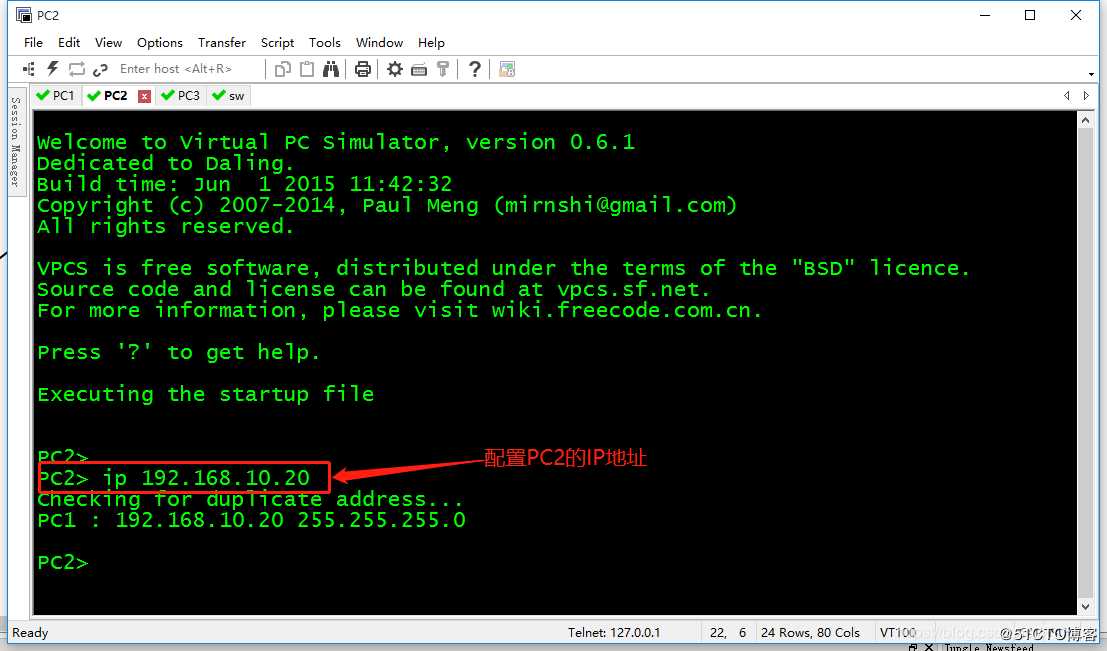

2、配置PC2的IP地址
技术分享图片

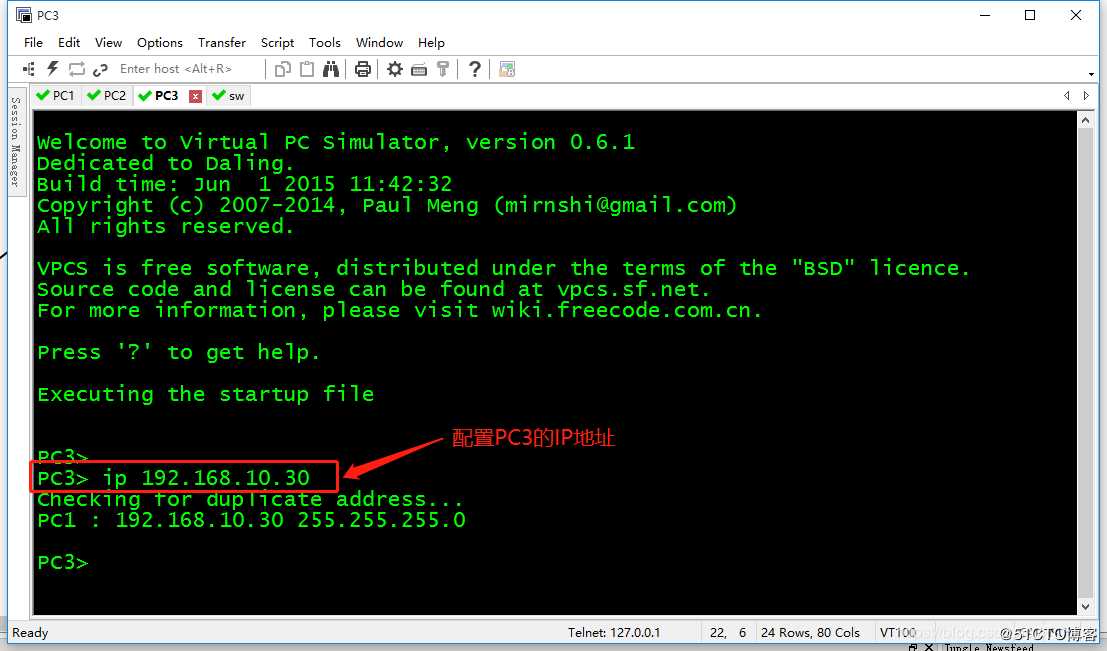

3、配置PC3的IP地址
技术分享图片

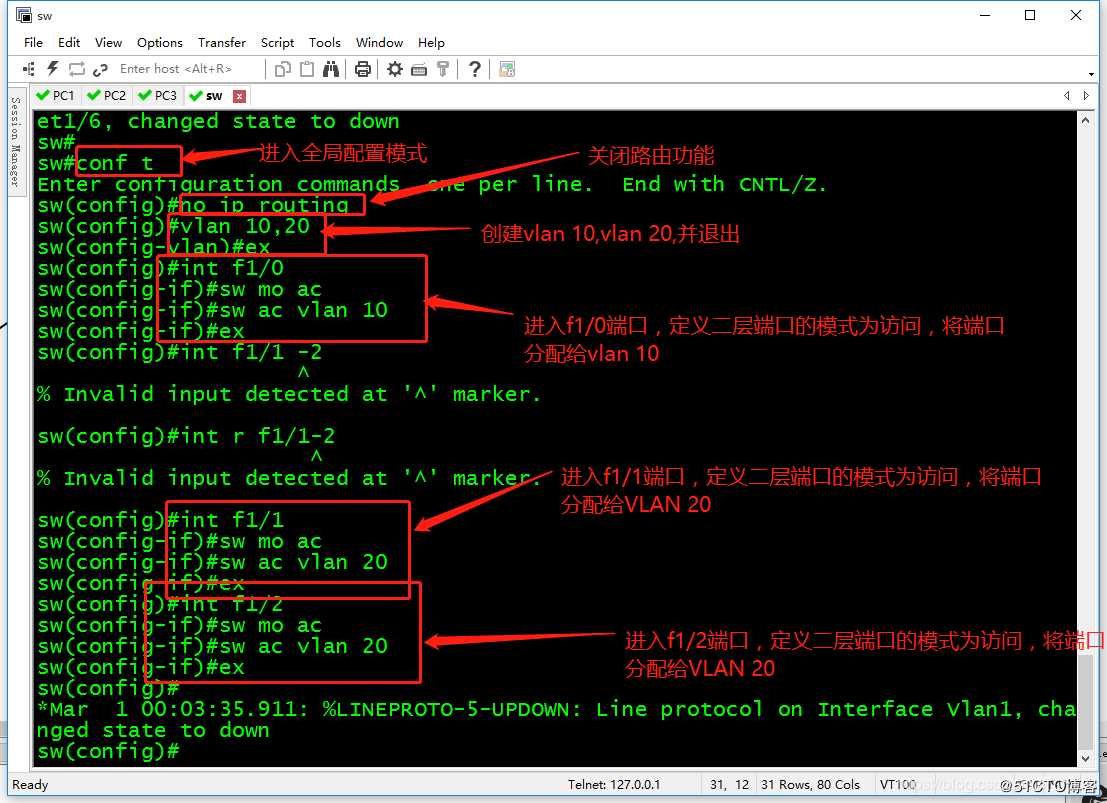

4、配置交换机sw
首先关闭路由功能
创建VLAN 10、VLAN 20
配置f1/0端口，将f1/0端口分配给VLAN 10
配置f1/1端口，将f1/1端口分配给VLAN 20
配置f1/2端口，将f1/2端口分配给VLAN 20
技术分享图片

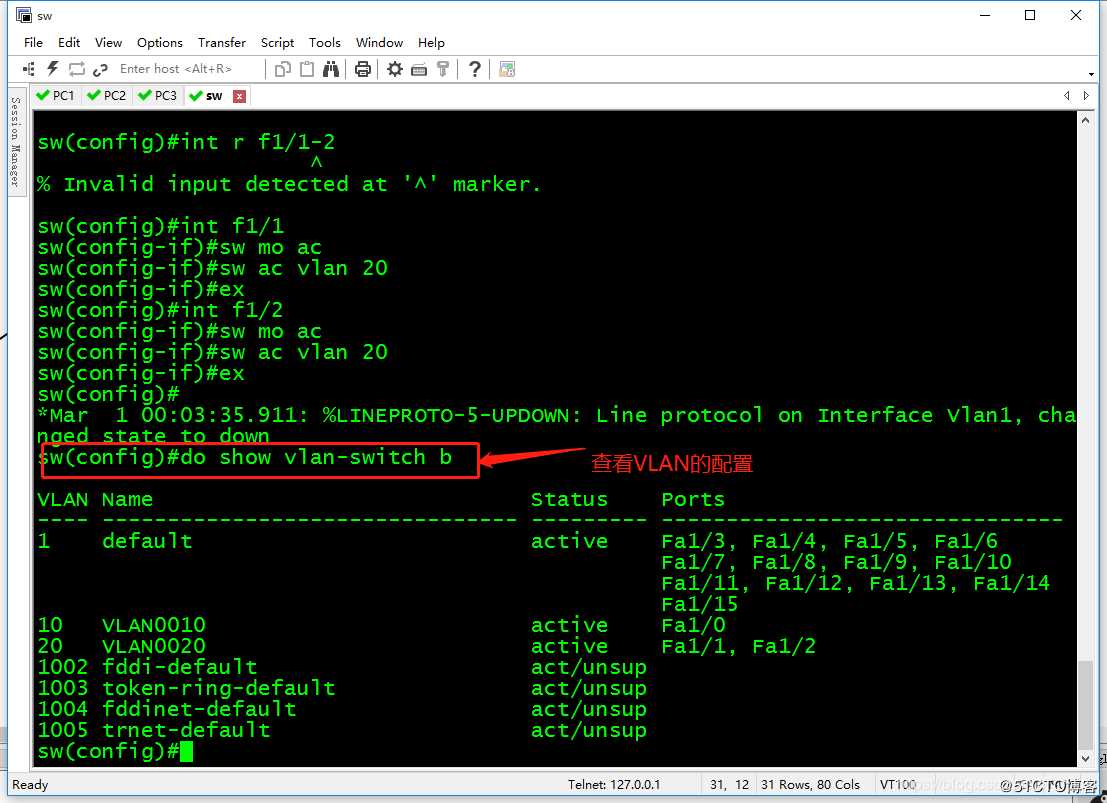

查看VLAN的配置

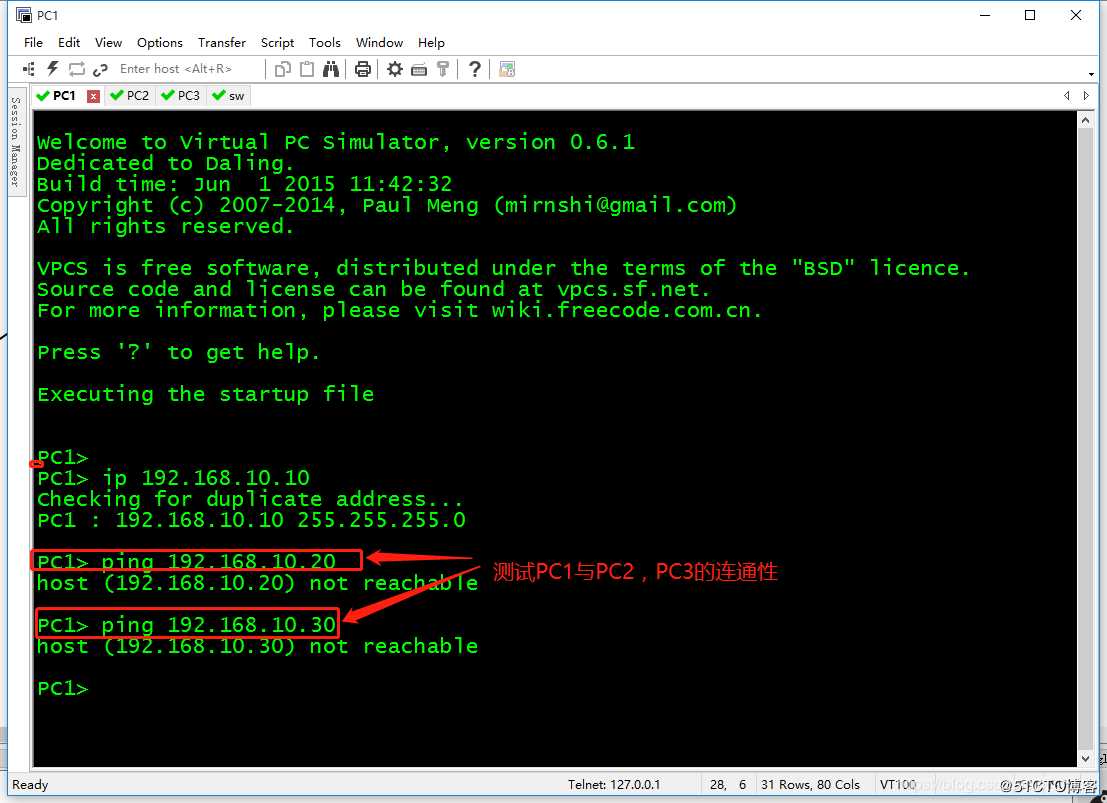

5、用PC1 ping PC2和PC3查看连通性。
技术分享图片

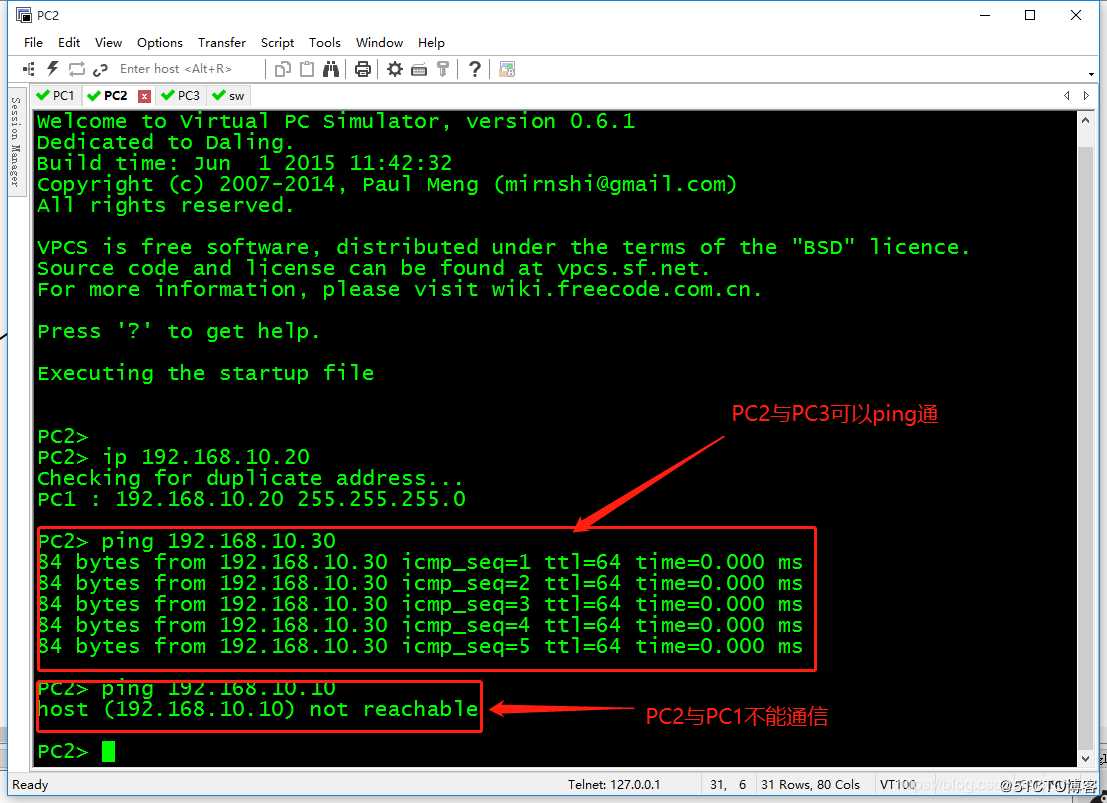

6、用PC2pingPC1和PC3测试连通性
技术分享图片

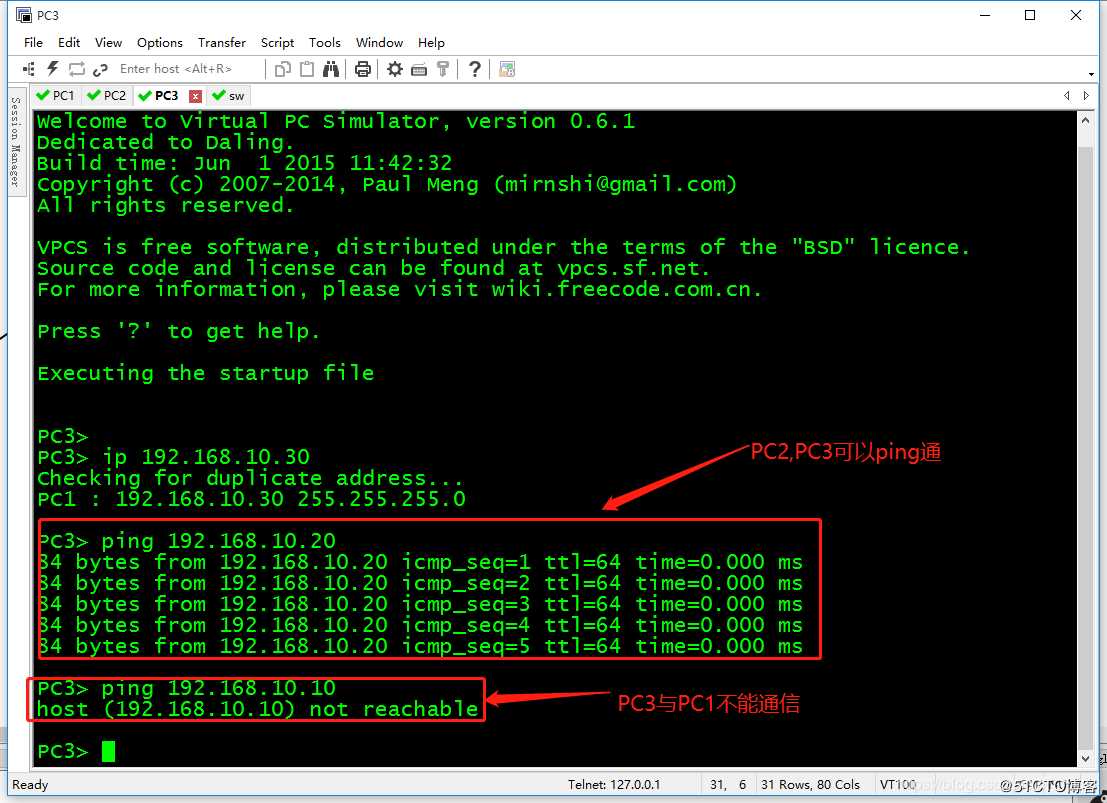

7、用PC3pingPC1和PC2测试连通性

技术分享图片
由以上可以的出同一VLAN之间可以访问，不同VLAN之间不能访问。
